Installation

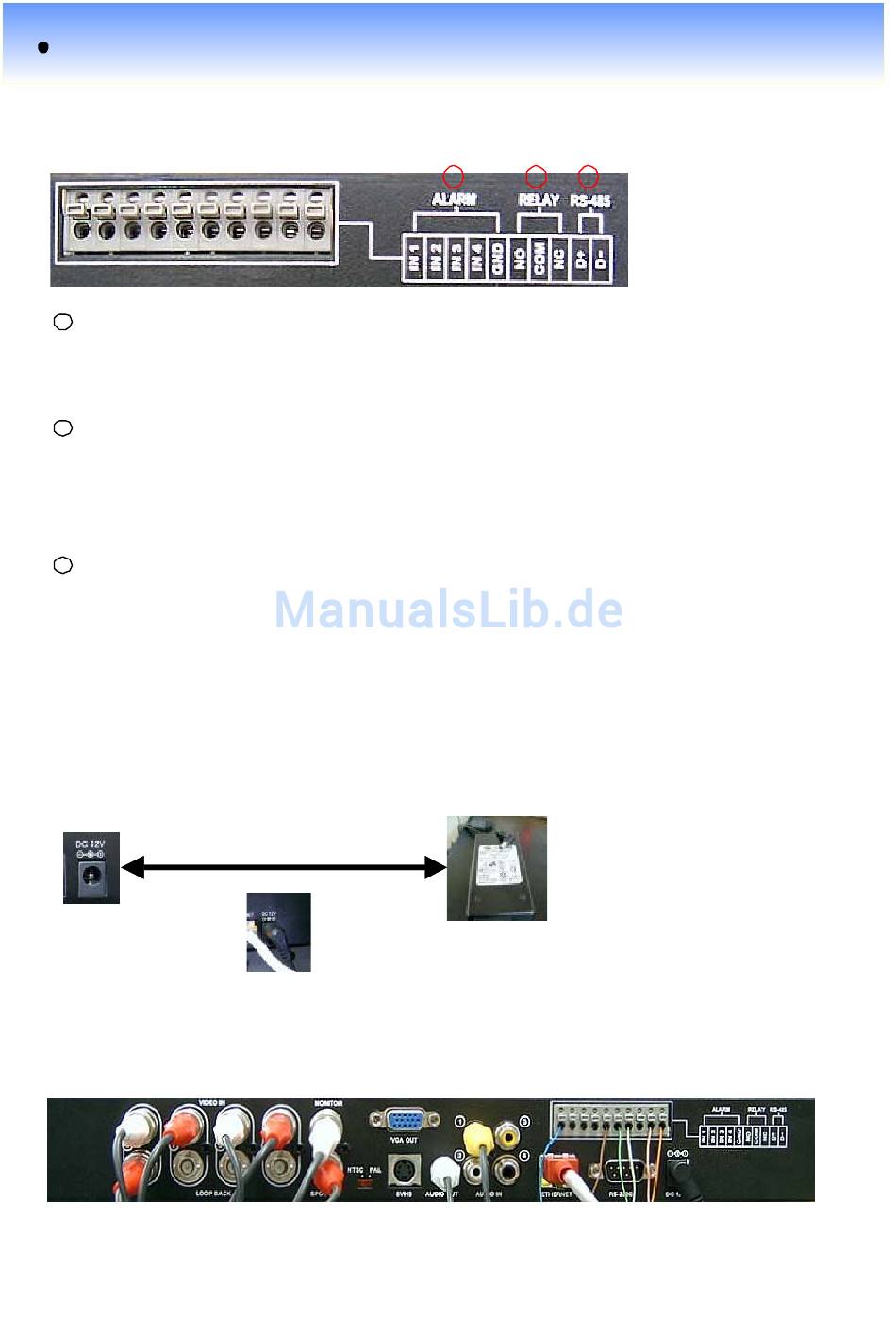

3.6 Alarm Ein- Ausgang / RS-485 Anschluss
Alarmeingänge
1
IN1 bis IN4 sind die Alarmeingänge 1 bis 4, die jeweils mit einem
potentialfreien Kon takt geg en Masse (GND) geschaltet w erd en
Alarmausgang (Relais)
2
Als Gemeinsamer wird der Anschluss COM an geschlossen. Sie haben die
Möglichkeit entweder den Kontakt NO = normal open (Schliesser bei
Alarm) oder den Ko ntakt NC = normal close (Öffner bei Alarm)
anzuschliessen.
RS-485 Anschluss
3
V e r b i n d e n S i e d i e K a b e l D + , D - d e r K a m e r a m i t d e m j e w e i l i g e n
A n s c h l u s s D + u n d D - d e s R e k o r d e r s , b e a c h t e n s i e d a s i n d e r K a m e r a
u n d i n d e m R e k o r d e r d a s g l e i c h e P r o t o k o l l s o w i e d i e g l e i c h e
Ü b e r t r a g u n g s g e s c h w i n d i g k e i t ( b p s ) e i n g e s t e l l t i s t .
3.7 Anschluss des Netzgerätes
3.8 Fertige Installation
Drücken Sie den (Power) Einschaltknopf an dem Rekorder nachdem Sie alle Kabel angeschlossen haben.
1
2
3
14
