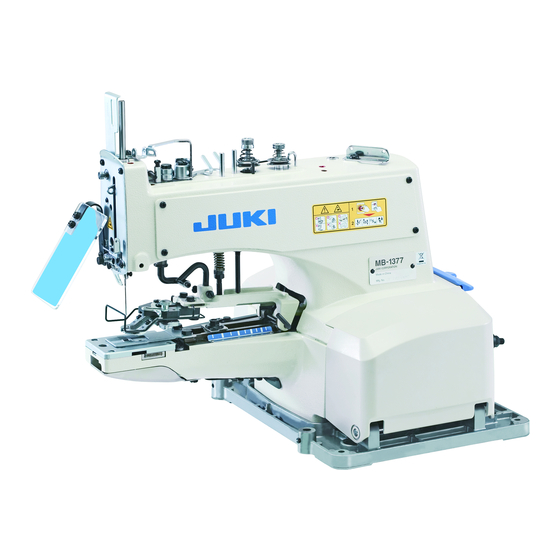

- Seite 1 DEUTSCH MB-1373,1377 BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. TECHNISCHE DATEN ....................1 2. VORBEREITUNG DER NÄHMASCHINE ................ 1 2-1. Installation ............................1 2-2. Schmierung ............................2 2-3. Anbringen der Nadel .......................... 2 2-4. Anbringen der nadelstangenabdeckung ..................3 2-5. Anbringen der knopftablett-einheit ....................3 2-6. Einfädeln der maschine ........................3 3. -
Seite 3: Technische Daten
1. TECHNISCHE DATEN MB-1373 MB-1377 Nähgeschwndgket Normal 1.300 st/mn (Max. 1.500 st/mn) Stchanzahl 8, 16 und 32 Stche Zuführungsbetrag Querzuführung: 2,5 – 6,5 mm Querzuführung: 2,5 – 6,5 mm Längszuführung: 0, 2,5 – 6,5 mm Längszuführung: 0, 2,5 – 4,5 mm Knopfgröße... -
Seite 4: Schmierung
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. 1) Die Seitenabdeckung öffnen, und JUKI New Defrix Oil No. 1 auf die mit den roten Markierungen 1 bis !3 ( 8 : nur MB-1377) ge- kennzeichneten Stellen auftragen. -
Seite 5: Anbringen Der Nadelstangenabdeckung
2-4. Anbringen der nadelstangenabdeckung WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. 1) Die Schraube 2 lösen, und die Fadenführung 3 entfernen. -
Seite 6: Einstellung Der Nähmaschine
3. EINSTELLUNG DER NÄHMASCHINE 3-1. Einstellung der fadenspannung Der Spannungsständer Nr. 1 1 wrd verwendet, um de Fadenspannung zum Annähen enes Knopfes enzustellen; für desen Zweck recht ene verhältns- mäßg gernge Spannung aus. Der Spannungsstän- der Nr. 2 2 wrd verwendet, um de Fadenspannung enzustellen, de auf de Wurzel der Knopfannähstche enwrkt. -
Seite 7: Einstellen Der Zange
3-4. Einstellen der zange WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. 1) En Abstand von 0,4 bs 0,6 mm sollte zwschen Zangenblock 2 und Zange 1 vorhanden sen, damt de Zange 1 den Faden während des Betrebs... -
Seite 8: Position Der Nadelführung
3-7. Position der nadelführung WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. De Schraube 2 lösen, und zwschen der Nadel- führung 1 und der Nadel enen Zwschenraum von 0,05 bs 0,1 mm schaffen, ndem de Nadelführung 1 nach lnks oder rechts bewegt wrd, wenn sch de... -
Seite 9: Zeitpunkt Der Fadenspannungslösung
Den Abstand zwschen zwe Löchern n enem Knopf messen, und de Querzu- führungs- und Längszuführungsregler für Knöpfe mt 4 Löchern glech enstellen. [Im Falle von MB-1377] [Im Falle von MB-1373] ★ Längstransport ★ Längstransport Den Längstransport-Enstellhebel 1 nederdrücken und je nach den Näh- Den Längszuführungs-En- methoden nach enem der folgenden Verfahren auf "0"... -
Seite 10: Einstellen Einer Anzahl Von Stichen
3-13. Einstellen einer anzahl von stichen WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. Um de Stchzahl zu ändern, de lnke Setenabdeckung öffnen, dann de Stchzahl-Enstellschraube 1 dre- hen und den Stchzahl-Enstellhebel 4 (optonal) verstellen. -
Seite 11: Einstellen Der Position Des Beweglichen Messers
3-15. Einstellen der Position des beweglichen Messers WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. Stellen Se de Poston des Schwngmessers mthlfe der Fadenabschnedelehre 1 en, de als Zubehör mt der Enhet gelefert wrd. -
Seite 12: Knüpfmechanismus
3-18. Knüpfmechanismus WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. (1) Einstellen der Knüpfverbindungsplatte Die Schrauben ❶... -
Seite 13: Umschaltung ZwSchen AktVErung/DeaktVErung Der KnüpffunktOn
(4) Umschaltung zwischen Aktivierung/Deaktivierung der Knüpffunktion Um de Knüpffunkton zu aktveren, den Knüpffunk- tons-Umschaltknopf 1 nach vorn zehen und n de n der Abbldung gezegte Poston brngen. Um de Knüpffunkton zu deaktveren, den Knüpf- funktons-Umschaltknopf 1 nach vorn zehen und n de n der Abbldung gezegte Poston brngen. -
Seite 14: Einstellen Des Fadenspannungsreglers Nr. 3
3-19. Einstellen des Fadenspannungsreglers Nr. 3 WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. Je nach dem zu nähenden Produkt kann die Nadel den Faden des vorhergehenden Stichs durchbohren, wenn sie während des Nähvorgangs zweimal in denselben Punkt... -
Seite 15: ENstellung
Sie darauf, dass die Seiten- abdeckung nicht mit dem Metallbeschlag des Riemens in Berührung kommt. 2. Beim Zusammenbau darauf achten, dass der Riemen nicht mit Öl verschmiert wird. 4-2. Unterklassenmodelle MB-1373 MB-1373-11 8, 16, 32 Stche 8, 16, 32 Stche – 13 –... -
Seite 16: Zusatzvorrichtungen
Das einzige Merkmal, das den Unterschied zwischen der Zusatzvorrichtung für MB- 373NS und MB-377NS ausmacht, ist der Knopfklammer-Hubhaken Ensatz Flachknopf Ösenknopf Druckknöpfe Groß Mttelgroß Allgemen MB-1373 Z201 Z202 Z033 Z037 MB-1377 Schematsche Darstellung Bemerkungen Knopfgröße Knopfgröße Knopfdurchmesser : Druckknopfgröße A : 3 –... -
Seite 17: ZusatzvorrChtung Für Ösenknöpfe (Perlenknöpfe) (Z003)
(1) Zusatzvorrichtung für Ösenknöpfe (Perlenknöpfe) (Z003) WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. (INSTALLATION) Bauen Se de Knopfklammerenhet und de Stck- platte aus der Maschne aus und nstalleren Se... -
Seite 18: ZusatzvorrChtung Für UmwCkelte Knöpfe Des ZweTen ArbeTsgangs (Z035)
(3) Zusatzvorrichtung für umwickelte Knöpfe des zweiten Arbeitsgangs (Z035) WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. (INSTALLATION) (Z035) Bauen Se de Knopfklammerenhet, Knopfklammer-... -
Seite 19: ZusatzvorrChtung Für Metallknöpfe (Z038)
(5) Zusatzvorrichtung für Metallknöpfe (Z038) WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. (INSTALLATION) Nehmen Se de Knopfklammerenrchtung und de Stckplatte aus der Maschne heraus und nstalleren Se de Zusatzvorrchtung 1 an hren Platz. -
Seite 20: Störungsursachen Und Abhilfemassnahmen
5. STÖRUNGSURSACHEN UND ABHILFEMASSNAHMEN Störung Ursache Abhlfemaßnahme 1. Fadenrss. 1 Das Sattelgletstück bewegt sch ncht auf de ™ De Bewegung des Sattelschebers n Vorwärts/ rchtge Wese. Rückwärts-Rchtung und n Lnks/Rechts-Rchtung enstellen. 2 Der Spannungshebel st falsch engestellt ™ Den Spannungshebel rchtg enstellen. worden.
