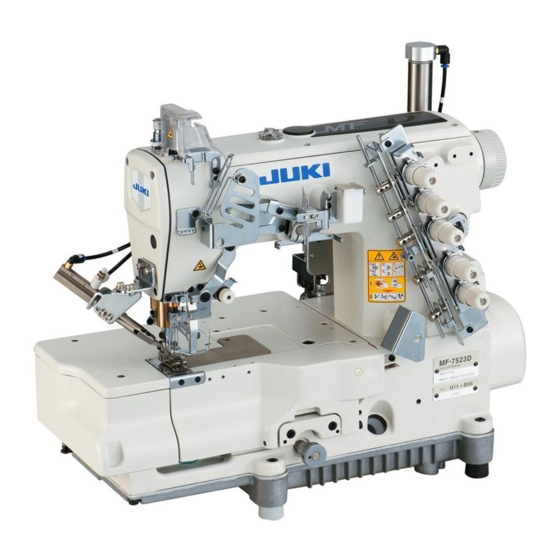

MF-7500
BETRIEBSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für JUKI MF-7500 series

  • Seite 1 DEUTSCH MF-7500 BETRIEBSANLEITUNG...
  • Seite 2: Inhaltsverzeichnis

    INHALT !. TECHNISCHE DATEN ....................1 @. KONFIGURATION DER MASCHINENTEILE ..............2 #. INSTALLATION ......................3 1. Installieren des Maschinenkopfes auf der Tischplatte ............3 2. Wahl der Motorriemenscheibe und des Keilriemens ............7 3. Installieren des Motors ......................7 4. Anbringen des Keilriemens ....................7 5.
  • Seite 3: Technische Daten

    Haupttransport ... Stichteilungs-Einstellmethode mit Einstellrad thode Differentialtransport ... Hebeleinstellmethode (Feineinstellmechanismus ist vorhanden.) Greifermechanismus Kugelstangen-Antriebsmethode Schmiersystem Druckschmierung durch Zahnradpumpe Schmieröl JUKI GENUINE OIL 18 Ölbehälterkapazität Untere Ölstandanzeigerlinie: 600 cm bis obere Linie : 900 cm Installation Halbversenkter Typ Lärmpegel - Entsprechender kontinuierlicher Emissions-Schalldruckpegel (L ) am Arbeitsplatz: A-bewerteter Wert von 76,5 dB;...
  • Seite 4: Konfiguration Der Maschinenteile

    Ⅱ . KONFIGURATION DER MASCHINENTEILE ❺ ❸ ❹ ❼ ❻ ❷ ❶ ❽ ❾ ❶ Nähfußfederregler Stichplattenhalter ❷ Nadelstangen-Fadenhebelabdeckung Stichplatte ❸ Ölumlauf-Kontrollfenster Nadelspitzen-Silikonöl-Schmiereinheit ❹ Öleinfülldeckel Differential-Sicherungsmutter ❺ Mikrolifter Feineinstellknopf ❻ Nadelfaden-Silikonöl-Schmiereinheit Fingerschutz ❼ Fadenführung Nr. 1 Pendelfadenhebel ❽ Obere Riemenscheibe Frontabdeckung ❾...
  • Seite 5: Installation

    Ⅲ . INSTALLATION WARNUNG : Schließen Sie den Netzstecker des Motors erst an die Steckdose an, nachdem alle Arbeiten abgeschlos- sen sind. Es besteht sonst die Gefahr, von der Maschine erfasst zu werden. 1. Installieren des Maschinenkopfes auf der Tischplatte WARNUNG : Die Nähmaschine wiegt mehr als 46 kg.
  • Seite 6 ■ Anbringen des Gummidämpfers Den grauen Staubschutzgummi nur an Abschnitt A anbrin- gen. [Für Keilriementyp] Teile-Nr. Teile-Bezeichnung Menge ❶ 40072505 Staubschutzgummi (Grau) ❷ 13155403 Staubschutzgummi (Schwarz) ❷ ❶ ❷ [Für Direktantriebstyp] Teile-Nr. Teile-Bezeichnung Menge ❶ 40072505 Staubschutzgummi (Grau) ❷ 13155403 Staubschutzgummi (Schwarz) ❶...
  • Seite 7 MASSZEICHNUNG DES TISCHES (TISCHFIXIERTER TYP) KEILRIEMENTYP – 5 – – 5 – – 5 –...
  • Seite 8 ZEICHNUNG DES TISCHES (TISCHFIXIERTER TYP) DIRECTANTRIEBSTYP – 6 – – 6 – – 6 –...
  • Seite 9: Wahl Der Motorriemenscheibe Und Des Keilriemens

    2. Wahl der Motorriemenscheibe und des Keilriemens Motorriemenscheibe und Keilriemen * Die in der Tabelle angegebenen Werte gelten für 50Hz 60Hz einen 3-Phasen-2-Pol-400-W-Kupplungsmotor (1/2 Nähgeschwin- Außendurch- Außendurch- Keilrie- Keilrie- PS). digkeit messer der messer der men-größe men-größe (sti/min) Riemenscheibe Riemenscheibe * Da im Handel nur Motorriemenscheiben mit Au- ø...
  • Seite 10: Installieren Der Riemenabdeckung

    5. Installieren der Riemenabdeckung WARNUNG : Die Riemenabdeckung muss unbedingt installiert werden. Wird sie nicht installiert, besteht Verlet- zungsgefahr durch Hängenbleiben von Händen oder Kleidungsstücken in der Maschine, oder die Ge- fahr einer Beschädigung der Maschine durch Hängenbleiben von Nähprodukten in der Maschine. Die Riemenabdeckung ❸...
  • Seite 11: Montieren Der Nadelstangen-Fadenhebelabdeckung

    Das Schmieröl ist vor der Auslieferung abgelassen ❸ worden. Füllen Sie unbedingt Schmieröl ein, bevor Sie die Nähmaschine zum ersten Mal in Betrieb nehmen. • Verwendetes Öl : JUKI GENUINE OIL 18 Verwenden Sie keine Ölzusätze, weil dadurch eine Verschlechterung des Schmieröls oder Maschinenstörungen verursacht werden.
  • Seite 12: Ölen

    Wenn Sie die Nähmaschine zum ersten Mal oder nach längerer Nichtbenutzung in Betrieb nehmen, geben Sie unbedingt 2 bis 3 Tropfen Schmieröl auf die Nadelstan- ge ❹. Verwenden Sie als Schmieröl JUKI GENUINE OIL 18. ❹ 3. Silikonöl-Schmiereinheit Diese Nähmaschine ist serienmäßig mit einer Si- ❷...
  • Seite 13: Betrieb

    Ⅴ . BETRIEB 1. Aiguille Die für diese Nähmaschine verwendete Nadel ist UY- Japanische Nr. 128GAS. Deutsche Nr. Wählen Sie je nach den Nähbedingungen eine Nadel mit geeigneter Feinheitsnummer. 2. Anbringen der Nadel WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß...
  • Seite 14: Einfädein Des Maschinenkopfes

    3. EinfädeIn des Maschinenkopfes WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversor- gung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen. Falsches Einfädeln kann Stichauslassen, Fadenbruch, Nadelbruch oder unregelmäßige Stiche zur Folge haben.
  • Seite 15: Einstellen Der Stichlänge

    4. Einstellen der Stichlänge WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. Die Stichlänge kann zwischen 1,2 mm und 3,6 mm stufenlos eingestellt werden.
  • Seite 16: Einstellen Des Nähfußdrucks

    6. Einstellen des Nähfußdrucks Verringern Sie den Nähfußdruck so weit wie möglich, ohne dass sich die Stabilität der Stiche verschlechtert. ❶ Zum Einstellen des Drucks die Sicherungsmutter ❷ des Nähfußfederreglers ❶ lösen, und den Nähfußfe- ❷ derregler ❶ drehen. Nach der Einstellung die Siche- rungsmutter ❷...
  • Seite 17: Einstellen Der Nähmaschine

    Ⅵ . EINSTELLEN DER NÄHMASCHINE 1. Einstellen der Silikonölbehälter-Fadenführung WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. 29 mm ❶...
  • Seite 18: Einstellen Des Pendelfadenhebels

    3. Einstellen des Pendelfadenhebels WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. 1) Die Befestigungsschrauben ❶ lösen. Den Pendel- ❷...
  • Seite 19: Einstellen Der Greiferfadennockenöse

    6. Einstellen der Greiferfadennockenöse WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. Wenn der Fadenzugbetrag im Falle einer 2-Nadel-Ma- schine oder dergleichen verringert werden soll, die Schrauben ❸...
  • Seite 20: Einstellen Der Nadelhöhe

    8. Einstellen der Nadelhöhe WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. ❹ ❶ ❸ ❷...
  • Seite 21: Beziehung Zwischen Dem Timing Des Pendelfadenhebels Und Der- Nadelfadenschleife

    10. Beziehung zwischen dem Timing des Pendelfadenhebels und der- Nadelfadenschleife WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. Falls Stichauslassen oder Fadenbruch auftritt, weil die Nadelfadenschleife zu groß...
  • Seite 22: Einstellen Der Höhe Des Transporteurs

    11. Einstellen der Höhe des Transporteurs WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. Die Höhe von der Oberseite der Stichplatte ❶ bis zur Hinterkante des Haupttransporteurs ❷...
  • Seite 23: Einstellen Der Spreizerfadenführung Und Der Nadelklemmen-Fadenführung

    13. Einstellen der Spreizerfadenführung und der Nadelklemmen-Fadenführung WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. [Spreizerfadenführung] ❸...
  • Seite 24: Einstellen Des Nähfußhubs

    15. Einstellen des Nähfußhubs WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. Um die Höhe des Nähfußes einzustellen, muss die Höhe der Schraube ❶...
  • Seite 25: Einstellen Der Transport-Ortskurve

    17. Einstellen der Transport-Ortskurve WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. (1) Ändern der Transportantriebsbewegung Der Zeitpunkt des Transportantriebsexzenternockens kann ❶...
  • Seite 26: Ändern Der Transportpendelbewegung

    (2) Ändern der Transportpendelbewegung Der Zeitpunkt des Transportpendelexzenternockens ❶ kann gegenüber der Standard-Einstellung um 10° verzögert werden. ❶ 1) Die Schrauben ❷ und ❸ des Transportpendelex- zenternockens ❶ auf die Löcher in der Stange ❷ ❺ ausrichten. 2) Die zwei Schrauben ❷ und ❸ lösen. 3) Den Transportpendelexzenternocken ❶...
  • Seite 27: Einstellwert Des Ballons

    18. Einstellwert des Ballons WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. Zur Durchführung von Ballonstich die Einstellung unter Bezugnahme auf die unten angegebenen Einstellwerte ausführen.
  • Seite 28 ③ Transportbetrag des Greiferfadennockens Tiefste Position der Schraube im Schlitz der Fadenfüh- rung Die Fadenwege (Standard: Die obere Markierungslinie fluchtet mit der der rechten und linken unteren Endfläche der Fadenführung.) Fadenführung haben die gleiche Höhe. Die untere Tiefste Position der Schraube im Schlitz der Fadenführung Die untere...
  • Seite 29: Einstellung Des Transporteurs In Längsrichtung

    19. Einstellung des Transporteurs in Längsrichtung WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. (1) Längsposition des Transporteurs 1) Position des Haupttransporteurs Die Standardposition ist gegeben, wenn der Abstand von der Kante des Schlitzes in der Stichplatte bis zur...
  • Seite 30: Für C11

    (2) Für C11 Vordere und hintere Position des Transporteurs (1) Wenn der Haupttransporteur einen Abstand von 3,6 mm hat, sollte das Spiel zwischen der vordersten Position des Transports (Arbeiterseite) und der Stichplatte 0,6 ± 0,2 mm betragen. (2) Wenn der Differentialtransporteur einen Abstand von 2,5 mm hat und das Differentialtransportver- hältnis zu diesem Zeitpunkt 1:1 beträgt, sollte das 0,6±0,2mm...
  • Seite 31: Wartung

    Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. Im Falle einer neuen Nähmaschine ist das Schmier- öl (JUKI GENUINE OIL 18) nach etwa einem Monat durch frisches Öl zu ersetzen. Danach sollte das Schmieröl alle sechs Monate gewechselt werden.
