DEFA WarmUp Montageanleitung Seite 3

HONDA STREAM 2.0, CIVIC TYPE R 2.0, CR-V 2.0
02>, ACCORD 2.0, FR-V 2.0
HONDA JAZZ 1.4
N

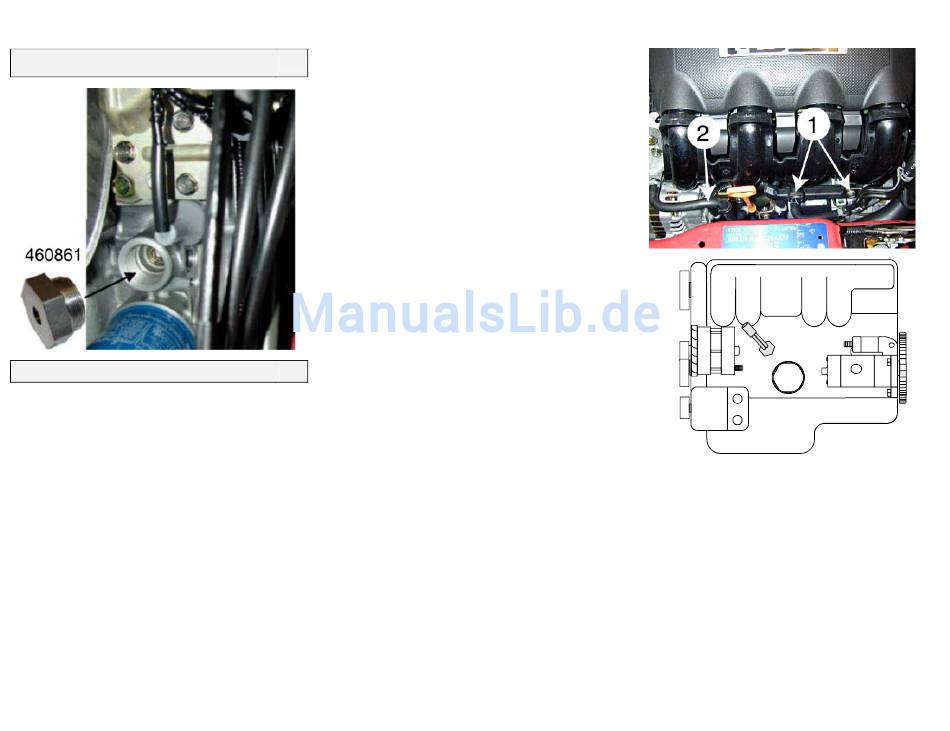

Varmeren monteres fra oversiden. For lettere montering:
Demonter oljepeilepinnerøret. NB! Dekk til hullet så det ikke
kommer kjølevæske i oljen når pluggen fjernes. Skru løs
kabelskinnen (1) som er festet til innsugsmanifolden og løsne
kabelen (2) fra festet på dynamoen. Demonter låseringen på
varmeren og ta ut elementet. Demonter pluggen og monter
varmerens flens. Monter tilbake elementet. NB! Smør O ringen
med frostvæske, og påse at den ikke blir beskadiget ved
montering. Benytt en låseringtang med 45 graders vinkel ved
montering av låseringen. NB! Påse at låseringen sitter korrekt i
sporet ved å prøve å trekke ut elementet.
S
Värmaren monteras från ovansidan. För att underlätta
monteringen: Demontera oljesticksröret. OBS! Täck för hålet så
att det inte kommer kylvätska i oljan då frostpluggen avlägsnas.
Skruva loss kabelskenan (1) som sitter på insugsröret och lossa
kabeln (2) från fästet på generatorn. Demontera låsringen på
värmaren och ta ut elementet. Demontera frostpluggen och
montera värmarkroppen. Montera tillbaka värmarelementet i
värmarkroppen. OBS! Smörj O ringen med kylvätska, och se till
att den inte skadas vid monteringen. Använd en låsringstång med
45 graders vinkel vid monteringen av låsringen. OBS! Se till att
låsringen sitter korrekt i spåret genom att försöka dra ut elementet.
Kontrollera att det inte läcker.
411241
3/9
FIN Irrota öljyn mittatikun putki. HUOM! Suojaa putken reikä

3
moottorissa niin ettei pakkasnestettä pääse valumaan moottorin
öljytilaan kun putki on irrotettu. Irrota kaapelikisko (1) imusarjasta
ja irrota kaapeli (2) laturin kiinnikkeestä. Irrota lämmittimestä
lukkorengas ja ota vastusosa
kierretulppa moottorista ja kierrä lämmittimen runko paikalleen.
Asenna vastus lämmittimeen
lämmittimen O-rengas pakkasnesteellä ennen kuin asennat
vastuksen paikalleen, ja ole huolellinen asennuksessa niin ettei O-
rengas vaurioidu. Asenna lukkorengas takaisin paikoilleen
käyttäen 45 asteen lukkorengaspihtejä. Varmistu siitä että
lukkorengas asettuu asianmukaisesti paikalleen lämmittimen
rungossa olevaan uraan.
autonvalmistajan suosittelemalla nesteellä ja ilmaa se ohjeiden
mukaan. Tarkista mahdolliset vuodot.
GB Install the heater from the upper side on the engine. To ease
the installation: Remove the oil dip stick. NOTE! Cover up the hole
in such a way that coolant does not come into the oil when the
plug is removed. Unscrew the cable bar (1) which is attached to
the inlet manifold and loosen the cable (2) from the fastening on
the dynamo. Remove the locking ring from the heater and remove
the element. Remove the plug and fit the heater's flange. Replace
the element. NOTE! Put coolant onto the O-ring and see to that it
is not damaged during installation. Use a lock ring nippers with a
45 degrees angle when installing the lock ring. NOTE! See to that
the lock ring is placed correctly in the slot by trying to pull out the
 element.
4
D
Der Wärmer wird von oben montiert. Zur Erleichterung der
Montage: Das Rohr des Ölpeilstabes ausbauen. !! Das Loch
abdecken, so das kein Wasser in den Ölkreislauf gelangen kann
wenn der Froststopfen
Leitungsbefestigungsschiene (1) vom Ansaugkrümmer lösen und
die Leitung (2) von der Befestigung an der Lichtmaschine lösen.
Den Sicherungsring am Wärmer entfernen und das Heizelement
herausnehmen. Den Froststopfen entfernen und das Gehäuse
des Wärmers montieren. Das Heizelement einsetzen. !! Den O-
Ring mit Frostschutzmittel schmieren. Darauf achten, das er nicht
beim einsetzen des Elementes beschädigt wird. Eine 45Grad
Klemmringzange zum einsetzen des Klemmringes verwenden. !!
Auf korrekten sitz des Klemmringes in der Nut achten, das
Element etwas herausziehen um dieses zu Prüfen.
irti lämmittimestä. Poista
takaisin. HUOM! Kostuta
Täytä jäähdytysjärjestelmä
entfernt wird. Die
CE 150311
