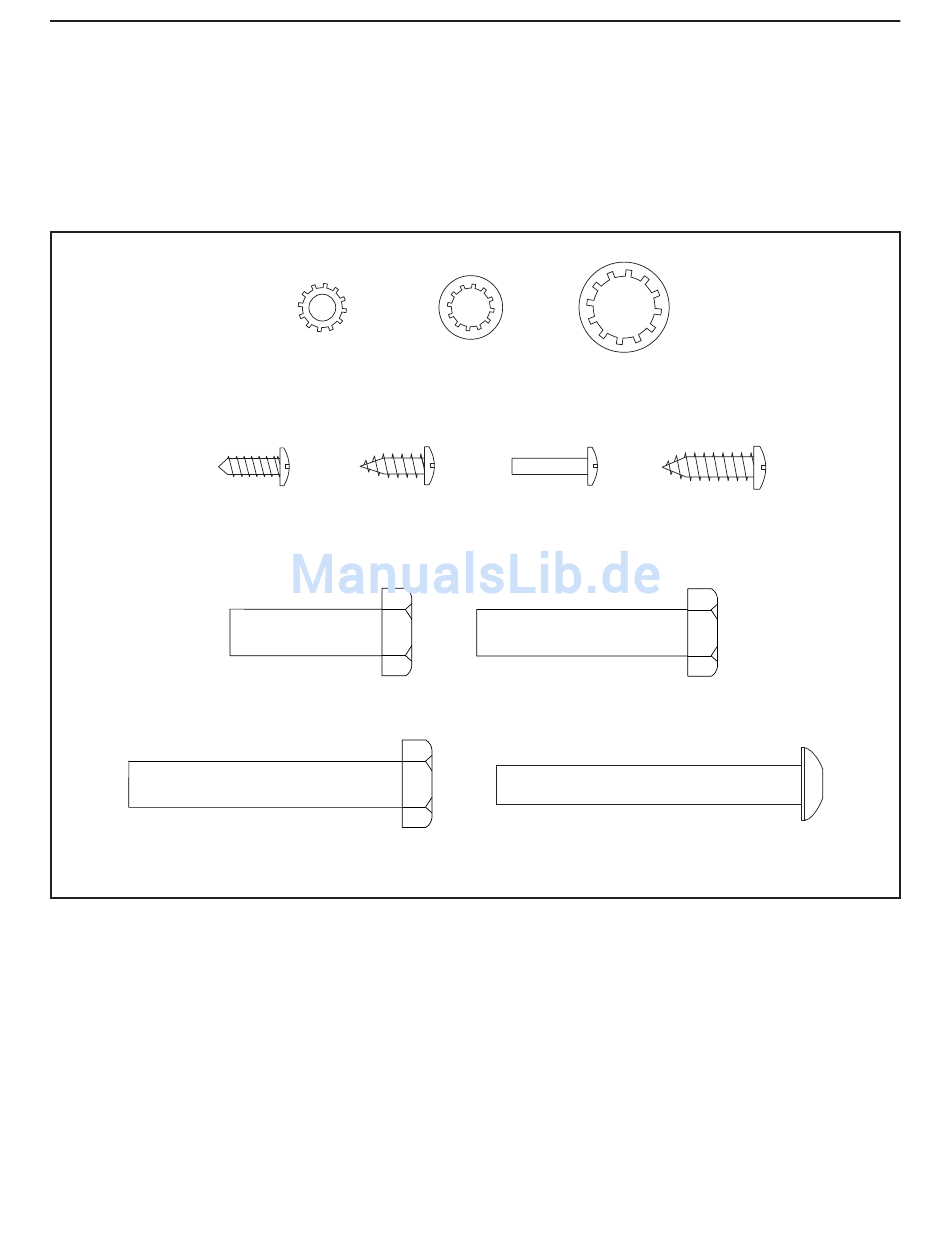

DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE

Die Abbildung unten hilft Ihnen bei der Identifizierung der kleinen Teile, die Sie zur Montage brauchen werden. Die
Zahl in den Klammern unter der Abbildung ist die Kennziffer des Teils, welche mit der TEILELISTE am Ende die-
ser Bedienungsanleitung übereinstimmt. Die Zahl nach der Kennziffer bezieht sich auf die Stückzahl, die für die
Montage gebraucht wird. Anmerkung: Sollte sich ein Teil nicht im Montagesatz befinden, überprüfen Sie,
ob es nicht schon vormontiert wurde. Es könnten zusätzliche Teile, die nicht gebraucht werden, beigefügt
sein.
#10
5/16"
Zahnscheibe
3/8"
Zahnscheibe
(5)–4
Zahnscheibe
(11)–14
(13)–8
#8 x 1/2" #8 x 1/2" #8 x 5/8"
#10 x 3/4"
Maschinenschraube
Erdungsschraube Schraube
Schraube
(10)–1 (1)–10 (115)–4
(9)–4
3/8" x 1 3/4" Schraube
3/8" x 1 1/4" Schraube
(62)–2
(63)–2
5/16" x 2 1/2" Schraube
3/8" x 2 1/4" Schraube
(28)–4
(7)–4
6
