5.2

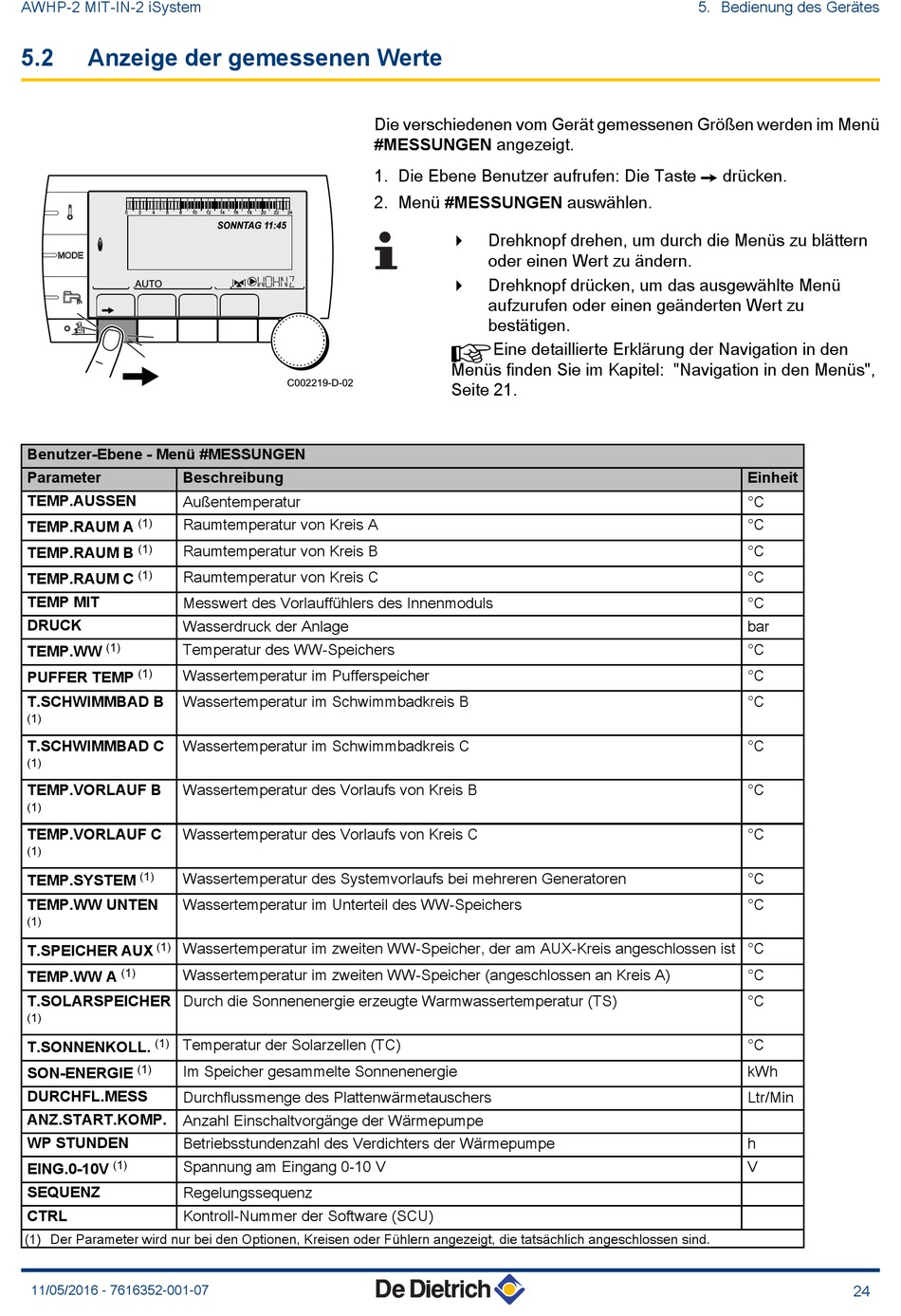

Anzeige der gemessenen Werte

0 2 4 6 8
E 1
2
1
D
2
bar
F
#
AUTO % $
J I
STD
Benutzer-Ebene - Menü #MESSUNGEN
Parameter Beschreibung
Außentemperatur
TEMP.AUSSEN
(1) Raumtemperatur von Kreis A
TEMP.RAUM A
Raumtemperatur von Kreis B
(1)
TEMP.RAUM B
Raumtemperatur von Kreis C
(1)
TEMP.RAUM C
Messwert des Vorlauffühlers des Innenmoduls
TEMP MIT
Wasserdruck der Anlage
DRUCK
(1) Temperatur des WW-Speichers
TEMP.WW
Wassertemperatur im Pufferspeicher
(1)
PUFFER TEMP
Wassertemperatur im Schwimmbadkreis B
T.SCHWIMMBAD B
(1)
Wassertemperatur im Schwimmbadkreis C
T.SCHWIMMBAD C
(1)
Wassertemperatur des Vorlaufs von Kreis B
TEMP.VORLAUF B
(1)
Wassertemperatur des Vorlaufs von Kreis C
TEMP.VORLAUF C
(1)
Wassertemperatur des Systemvorlaufs bei mehreren Generatoren
(1)
TEMP.SYSTEM
Wassertemperatur im Unterteil des WW-Speichers
TEMP.WW UNTEN
(1)
Wassertemperatur im zweiten WW-Speicher, der am AUX-Kreis angeschlossen ist °C
(1)
T.SPEICHER AUX
Wassertemperatur im zweiten WW-Speicher (angeschlossen an Kreis A)
(1)
TEMP.WW A
Durch die Sonnenenergie erzeugte Warmwassertemperatur (TS)
T.SOLARSPEICHER
(1)
(1) Temperatur der Solarzellen (TC)
T.SONNENKOLL.
Im Speicher gesammelte Sonnenenergie
(1)
SON-ENERGIE
Durchflussmenge des Plattenwärmetauschers
DURCHFL.MESS
Anzahl Einschaltvorgänge der Wärmepumpe
ANZ.START.KOMP.
Betriebsstundenzahl des Verdichters der Wärmepumpe
WP STUNDEN
(1) Spannung am Eingang 0-10 V
EING.0-10V
Regelungssequenz
SEQUENZ
Kontroll-Nummer der Software (SCU)
CTRL
(1) Der Parameter wird nur bei den Optionen, Kreisen oder Fühlern angezeigt, die tatsächlich angeschlossen sind.
11/05/2016 - 7616352-001-07
10 12 14 16 18 20 22 24
SONNTAG 11:45
!
< :
C002219-D-02
Die verschiedenen vom Gerät gemessenen Größen werden im Menü
#MESSUNGEN angezeigt.
1. Die Ebene Benutzer aufrufen: Die Taste > drücken.
2. Menü #MESSUNGEN auswählen.
Drehknopf drehen, um durch die Menüs zu blättern
4
oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü
4
aufzurufen oder einen geänderten Wert zu
bestätigen.
¼ Eine detaillierte Erklärung der Navigation in den
Menüs finden Sie im Kapitel: "Navigation in den Menüs",
Seite 21.
