- Seite 1 VIADRUS G 50 Bedienungsanleitung und Installation des Kessels DE_2015_4...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Seite Hergestellte Kesselvarianten ........................3 Bestellung ............................. 3 Verwendung und Vorteile des Kessels ....................3 Technische Angaben des Kessels ......................4 Beschreibung ............................5 Kesselbauart ............................5 Steuer-, Sicherheits- und Regelelemente .................... 7 Elektroschaltbild des Kessels ....................... 8 Unterbringung und Aufstellung ......................12 Vorschriften und Richtlinien ........................ -
Seite 3: Hergestellte Kesselvarianten

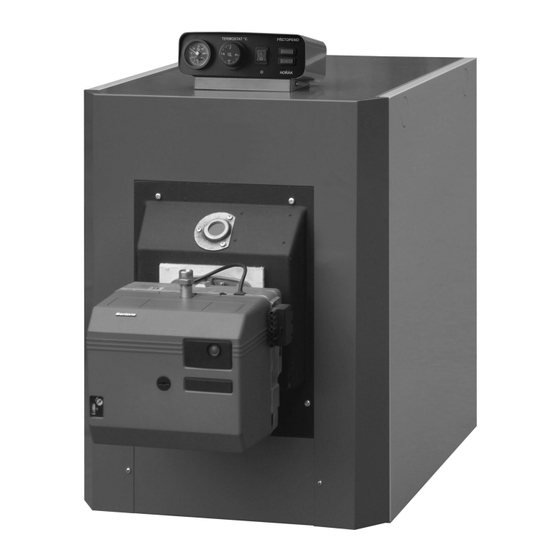

Sehr geehrter Kunde Wir danken Ihnen für den Einkauf des Kessels VIADRUS G 50 und für das damit geäußerte Vertrauen zur Firma VIADRUS a.s.. Die Kesselausführung, die Sie erhalten haben, ist für das Verbrennen von extraleichtem Heizöl (TOEL) sowie für das Verbrennen von Erdgas durch zentrale Druckbrenner bestimmt und sie trägt die Handelsbezeichnung VIADRUS G 50. -
Seite 4: Technische Angaben Des Kessels
Technische Angaben des Kessels Tabelle. Nr. 1 Abmessungen, technische Parameter des Kessels Brennstoffheizwert: Erdgas 33,99 MJ.m Extraleichtheizöl 42,7 MJ/kg Anzahl von Gliedern Stück Gewicht des Kessels ohne Brenner Wasserrauminhalt Rauchstutzendurchmesser D Kesselabmessungen: 785 x 600 • Höhe (ohne Steuerungspaneel) x Breite •... -
Seite 5: Beschreibung
Qualität 200 (früher ČSN 42 2420). Die Kesseldruckteile entsprechen den Festigkeitsanforderungen lt. EN 303-1, EN 303-2, EN 297. Der Kessel VIADRUS G 50 hat eine geschlossene Überdruck-Gussverbrennungskammer. Es handelt sich um einen Dreizugkessel. Die Kesselleistung ist durch die Anzahl von Gliedern gegeben. Einzelne Glieder sind mit Hilfe von eingepressten Nippeln verbunden und durch Ankerschrauben zusammengezogen, womit sie den Verbrennungsraum, die Konvektionsfläche sowie innerhalb der Glieder das Wasservolumen des Kessels... - Seite 6 Wirkungsgrad des Kessels. Zur Erhöhung des Überdrucks in der Verbrennungskammer und zur Erhöhung der Temperatur der Abgase die Turbulatoren herausnehmen. Der ganze Kesselkörper ist durch eine gesundheitlich unschädliche Isolation isoliert, die die Verluste durch die Wärmeabgabe in die Umgebung reduziert. Der stählerne Kesselmantel ist farblich oberflächlich durch einen qualitätsmäßigen Komaxit-Anstrich behandelt.
-
Seite 7: Steuer-, Sicherheits- Und Regelelemente
Abb. Nr. 4 Kesselkörper Oberturb ulator Führun gsplatt Unterturbul ator Abb. Nr. 5 Rauchgasströmung im Kesselkörper Steuer-, Sicherheits- und Regelelemente Standardmäßig wird der Kessel ohne die übergeordnete Regelung geliefert. Auf Wunsch: mit Steuerungspaneel OS 03 – bei Betrieb 1° Brenner mit Steuerungspaneel OS 04 –... -
Seite 8: Elektroschaltbild Des Kessels
Elektroschaltbild des Kessels ϑ ϑ ϑ LEGENDE: HAUPTSCHALTER SIGNALISATION EINGESCHALTET ENTSTÖRUNGSGLIED SICHERHEITSTHERMOSTAT SIGNALISATION BT1 BETRIEBSTHERMOSTAT ZIMMERTHERMOSTAT (KESSEL AUSSENSTEUERUNG) SIGNALISATION BRENNERSTÖRUNG KLEMMLEISTE - KESSEL BRENNERKONNEKTOR Abb. Nr. 6 Kreisschema des Kessels VIADRUS G 50 mit Steuerungspaneel OS 03... - Seite 9 PANEEL (SCHRANK) LEGENDE: HAUPTSCHALTER SIGNALISATION EINGESCHALTET ENTSTÖRUNGSGLIED SICHERHEITSTHERMOSTAT SIGNALISATION BT1 BETRIEBSTHERMOSTAT ZIMMERTHERMOSTAT (KESSEL AUSSENSTEUERUNG) SIGNALISATION BRENNERSTÖRUNG KLEMMLEISTE - KESSEL BRENNERKONNEKTOR Abb. Nr. 7 Elektroschaltbild des Kessels VIADRUS G 50 mit Steuerungspaneel OS 03...
- Seite 10 SIGNALISATION 2. STUFE IN GANG BETRIEBSTHERMOSTAT THERMOSTAT DER 2. BRENNERSTUFE MPH1 BETRIEBSSTUNDENZÄHLER 1. BRENNERSTUFE MPH2 BETRIEBSSTUNDENZÄHLER 2. BRENNERSTUFE KLEMMLEISTE - KESSEL SPEISUNGKONNEKTOR UND 1. BRENNERSTUFE KONNEKTOR 2. BRENNERSTUFE Abb. Nr. 8 Kreisschema des Kessels VIADRUS G 50 mit Steuerungspaneel OS 04...
- Seite 11 THERMOSTAT DER GNYE grüngelb 2. BRENNERSTUFE schwarz MPH1 BETRIEBSSTUNDENZÄHLER 1. BRENNERSTUFE Abb. Nr. 9 Elektroschaltbild des Kessels VIADRUS G 50 mit Steuerungspaneel OS 04 - nicht geschaltet - rot - braun - schwarz - blau - grüngelb - braun Abb. Nr. 10...
-
Seite 12: Unterbringung Und Aufstellung
Unterbringung und Aufstellung Vorschriften und Richtlinien Der Kessel darf durch ein Unternehmen installiert werden, das zur Durchführung der Installation und Instandhaltung von Gasverbrauchern eine gültige Berechtigung besitzt. Für die Installation muss ein Projekt nach den gültigen Vorschriften erarbeitet werden. Das Heizsystem muss mit Wasser gefüllt werden, das die Anforderungen nach ČSN 07 7401 erfüllt und insbesondere seine Härte darf die geforderten Parameter nicht überschreiten. -
Seite 13: Unterbringungsmöglichkeiten
Kessel mit der Nennwärmeleistung bis 50 kW. Kessel mit der Nennwärmeleistung von 50 kW und mehr, Kesselanlage der III. Kategorie, es handelt sich um den Kessel VIADRUS G 50 in der Fünf- und Sechsgliederausführung. ČSN 07 0703 Kesselanlagen mit Anlagen für gasförmige Brennstoffe... - Seite 14 Unterbringung des Kessels mit Rücksicht auf Brandschutzvorschriften: 1. Unterbringung auf dem Fußboden aus einem unbrennbaren Material. Der Kessel ist auf eine unbrennbare wärmeisolierende Unterlage aufzustellen, die den Grundriss des Kessels an den Seiten um 20 mm und nur auf die Tiefe des Kesselkörpers überschreitet. Ist der Kessel im Keller untergebracht, empfehlen wir ihn auf einen mindestens 50 mm hohen Kesselsockel unterzubringen.
-
Seite 15: Lieferung Und Montage
11. Das obere Mantelhinterteil (7) mit 3 Stck. Blechschrauben (9) an das Manteloberteil (10) anschrauben. 12. Nach der Beendigung der Brennerinstallation auf die Schraubenköpfe, die im vorderen Teil der Mantelseitenteile angeordnet sind (2), das Mantelvorderteil (12) mit dem Aufkleber VIADRUS (20) aufsetzen. Vor dem Aufsetzen 2 Stck. Griffe anbringen. (19). - Seite 16 Isolation des oberen Mantelhinterteils 1 St. 18. Leiste KZL + 2 St. Muttern M 5 1 St. Blechschraube 4,2x9 13 St. 19. Mantelgriffe 2 St. 10. Manteloberteil 1 St. 20. Aufkleber VIADRUS 1 St. Abb. Nr. 12 Zusammenstellung des Kesselmantels...
-
Seite 17: Inbetriebnahme
Inbetriebnahme Die Inbetriebnahme des Kessels, die Einstellung der Wärmeleistung sowie jeder beliebige Eingriff in den Elektroteil des Kessels oder in die Schaltung von weiteren Betätigungselementen dürfen nur durch eine vertraglich Serviceorganisation durchgeführt werden, die zum Durchführen von Servicearbeiten eine Berechtigung besitzt. Kontrolltätigkeiten vor der Ingangsetzung Vor der Inbetriebnahme des Kessels ist folgendes zu kontrollieren: Anfüllung des Beheizungssystems mit Wasser (Kontrolle des Thermomanometers) sowie die Dichtheit... -
Seite 18: Einstellung Der Regelelemente
Einstellung der Regelelemente Steuerungspaneel OS 03 Steuerungspaneel OS 03 Thermomanometer Thermostat Sicherheitsthermostat Hauptschalter Signallampe - überhitzt Signallampe-Brennerstörung Abb. Nr. 13 Steuerungspaneel OS 03 Steuerungspaneel OS 04 Steuerungspaneel OS 04 Kontrolllampe„Störung“ – Kopplung des Sicherheitsthermostats Signallampe- Brennerstörung Kontrolllampe Betrieb II. Brennerstufe Hauptschalter Kapillar-thermometer Kapillar-druckmesser... -
Seite 19: Wichtige Hinweise
Fehlerbeseitigung nur einem vom Kesselhersteller VIADRUS a.s. akkreditierten vertraglichen Fachservice anzuvertrauen, sonst gilt keine Garantie auf eine ordnungsgemäße Funktion des Kessels. Die “Bescheinigung über die Qualität und Vollständigkeit des Kessels VIADRUS G 50“ dient nach Ausfüllung durch die vertragliche Serviceorganisation als “Garantieschein“. -
Seite 20: Instandhaltung
Hinweise zur Entsorgung des Produktes nach seiner Lebensdauerfrist VIADRUS a.s. ist Vertragspartner der Firma EKO–KOM a.s. mit der Kundennummer F00120649. Die Verpackungen erfüllen die Anforderungen der Norm EN 13427. In Hinblick darauf, dass das Erzeugnis aus üblichen Metallmaterialien konstruiert ist, empfehlen wir die... -
Seite 21: Fehler Und Ihre Beseitigung
Fehler und ihre Beseitigung Die Beseitigung von Fehlern darf nur durch eine geschulte vertragliche Serviceorganisation durchgeführt werden und sie nimmt eine Eintragung in die Anlage zum Garantieschein vor. Falls es zu einer Wiederholungsblockierung des Sicherheitsthermostates kommt, ist es ebenfalls notwendig, den vertraglichen Servicearbeiter zu bestellen. FEHLER URSACHE BESEITIGUNG... -
Seite 22: Garantieleistung Und Fehlerverantwortung
Kontrolle des Gasbrennstoffkessels (Erdgas) er des Flüssigbrennstoffkessels (Extraleichtheizöl TOEL) durchzuführen. Die Kontrollen dürfen durch eine vom Hersteller VIADRUS a.s. akkreditierte berechtigte Organisation (Vertragsservice) durchgeführt werden. Bei den Kesseln in der 5-Glieder-Ausführung ist es notwendig, die durch die Gesetzsammlung Nr. -
Seite 23: Anlage Zum Garantieschein Für Den Kunden/Anwender
Anlage zum Garantieschein für den Kunden/Anwender Eintragung über die durchgeführten Garantie- und Nachgarantiereparaturen sowie über die Durchführung von regelmäßigen Jahreskontrollen des Produktes Vertragliche Eintragungsdatu Unterschrift Durchgeführte Tätigkeit Serviceorganisation des Kunden (Unterschrift, Stempel) - Seite 24 VIADRUS G 50 VIADRUS a.s. Bezručova 300 | 735 81 Bohumín telefon: +420 596 083 050 | fax: +420 596 082 822 e-mail : info@viadrus.cz | www.viadrus.cz...
