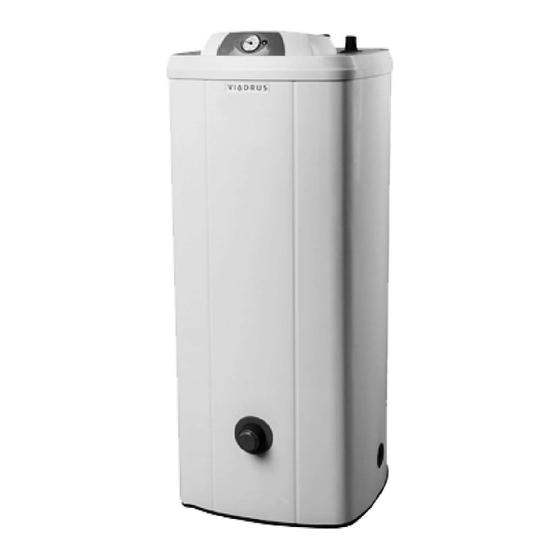

- Seite 1 VIADRUS OV - H 100 Bedienungsanleitung und Installation DE_2015_48 DE_2016_3...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Seite Kesselkonstruktion und Kesselbetrieb – Beschreibung ..................3 Erhitzerinstallation ..............................4 Typische Störungen, deren Ursachen und Behebung ..................4 WICHTIGE HINWEISE ............................5 Technische Parameter ............................7 Erhitzer Schaltschemabeschreibung ........................8 Erhitzer Schaltschemaansicht ..........................8 Hinweise zur Produktentsorgung nach dem Ablauf seiner Standzeit ..............10 Gewährleistung .............................. -
Seite 3: Kesselkonstruktion Und Kesselbetrieb - Beschreibung
Kesselkonstruktion und Kesselbetrieb – Beschreibung Der Wassererhitzer VIADRUS OV – H 100 ist eine Druckanlage, die zum Betrieb mit maximalen Wasserdruck von 0,6 MPa (6 bar) angepasst ist. Der Nutzwassererhitzer ist zur Wasseraufwärmung und Warmwasseraufbewahrung vorgesehen. Er kann im Haushalt, in Verpflegungseinrichtungen, Sozialräumen auf Arbeitsplätzen etc. eingesetzt werden. -
Seite 4: Erhitzerinstallation
Erhitzerinstallation Die Schaltung des Erhitzer darf nur eine Person mit entsprechender Qualifikation und Befugnis vornehmen. Die Montage ist im Garantieschein zu bestätigen. In Bezug auf die Konstruktion ist es notwendig, den Erhitzer nur in einer senkrechten Position zu installieren. Der Erhitzer wird direkt an die Wasserleitung mit einem Druck bis zu 0,6 MPa angeschlossen (eine Abschaltung für Wartungs- oder Reparaturzwecke muss möglich sein), wobei der Mindestdruck 0,1 MPa –... -
Seite 5: Wichtige Hinweise
WICHTIGE HINWEISE Wechseln Sie mindestens alle 18 Monate die Magnesiumanode (den Kaufbeleg zur Magnesiumanode aufbewahren). Ein regelmäßiger Wechsel der Magnesiumanode ist eine Bedingung für die Bewahrung der Gewährleistung für den Behälter (dies betrifft nicht den Behälter mit Emaillack). Der Erhitzer darf nicht ohne ein Sicherheitsventil mit einwandfreier Funktion installiert werden. Das Sicherheitsventil muss direkt vor dem Erhitzer an der Kaltwasserzufuhr installiert sein. - Seite 6 VIADRUS OV H 100 – ANODENSCHUTZ ABLASS Abb. Nr. 1...
-
Seite 7: Technische Parameter
Technische Parameter Technische Parameter Bez. VIADRUS OV – H 100 Rauminhalt Zulässige Höchsttemperatur °C Zulässiger Höchstdruck Wärmetauscherfläche Wärmetauschervolumen ZH-Heizwasserverbrauch Dauerwirkungsgrad (70/10/45 Leistung Abmaße Höhe des Gerätes Behältermaße (ohne Isolation) Ø Behältermaße mit Isolation 455x455 Isolation aus PU-Softschaum Außenummantelung Metallmantel Anschlüsse Kaltwasser/Warmwasser 3/4”... -
Seite 8: Erhitzer Schaltschemabeschreibung
Absperrventil an der Kaltwasserzufuhr Absperrventil am Kaltwasseraustritt V3, 4 Absperrventil an der Wasserzufuhr vom ZH-System in die Spirale Pumpe Absperrventil am Austritt aus der ZH-Spirale Fühlerdeckel Wasserablass Zirkulation Heizkörperanschluss Kessel Abb. Nr. 2 Hydraulisches Schaltschema Erhitzer VIADRUS OV H 100... - Seite 9 2 – Wassererhitzer OV H 100 3 – Sicherheitsventil 4 – Ausdehnungsgefäß 5 – Rückschlagklappe 6 – Absperrventil 7 – Umlaufpumpe 8 – Ablassventil 9 – Warmwasseraustritt Abb. Nr. 4 Hydraulisches Schaltschema Erhitzer VIADRUS OV H 100 mit Kessel VIADRUS K4...
-
Seite 10: Hinweise Zur Produktentsorgung Nach Dem Ablauf Seiner Standzeit
Abfall gemäß den Bestimmungen der gültigen Rechtssprechung des jeweiligen Landes umgegangen. Gewährleistung Die VIADRUS a.s. gewährt eine Grundgewährleistungsfrist für die Kessel für die Dauer von 24 Monaten ab Verkaufstag an den Endnutzer. Zur Gültigkeit der Gewährleistung verlangt der Hersteller Folgendes: Regelmäßig 1x pro Jahr eine Prüfung des Erhitzers durchzuführen. -
Seite 11: Anlage Zum Garantieschein Für Den Kunden - Den Benutzer
Anlage zum Garantieschein für den Kunden - den Benutzer Protokoll über durchgeführte Reparaturen während und nach der Gewährleistungsfrist und über durchgeführte regelmäßige jährliche Produktkontrollen Service- Tag der Kunden- Vorgenommene Tätigkeit Vertragsunternehmen Eintragung unterschrift (Unterschrift, Stempel) - Seite 12 VIADRUS OV - H 100 VIADRUS a.s. Bezručova 300 | CZ - 735 81 | Bohumín E-mail : info@viadrus.cz | www.viadrus.cz...
