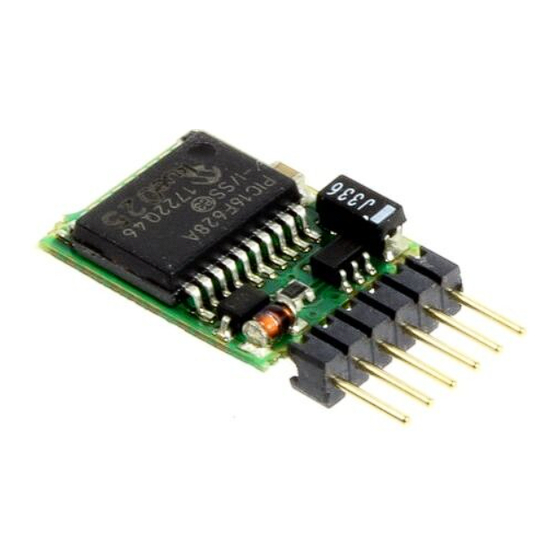

Anleitung N025
1. Einleitung
Der Decoder N025 ist kompatibel zum NMRA-DCC-Standard und verwendbar mit
Zentralen der Firmen Lenz, Roco, Uhlenbrock (Intellibox), Arnold, Digitrax, Fleisch-
mann (TwinCenter), Zimo (MX1/N), u.v.a.. Weiterhin kann der Decoder N025 mit dem
Märklin-Motorola-Format angesteuert werden.
Verwendbar mit Gleichstrom- und Glockenankermotoren (z.B. von Faulhaber)
Diese Anleitung gilt für folgende Decodertypen :
Decoder
ausgänge (inkl. Licht)
N025
N025-P
N025-P8
Technische Daten und Merkmale :
• kurze und erweiterte (4stellige) Adressen sowie 14, 28 und 128 Fahrstufen (DCC)
• im Motorola-Format 255 Adressen und 14 oder 28 Fahrstufen
• parametrierbare Lastregelung
• hochfrequente (ca. 16kHz) und niederfrequente Motoransteuerung
• schaltbarer Rangiergang, einstellbare Mindest-, Mitten- und Höchstgeschwindigkeit
• Programmierung während der Fahrt möglich
• Funktionsausgänge mit programmierbaren Lichteffekten und Dimmfunktion
• maximale Fahrspannung (Eingangsspannung)
• maximaler Motorstrom
• maximaler Strom pro Lichtausgang
• Gesamtbelastbarkeit (Analogbetrieb/Digitalbetrieb)
• Betriebstemperatur
• Abmessungen N025 (in mm)
• Abmessungen N025-P inkl. 6-pol. Stecker (in mm)
Der Decoder besitzt Schutzvorrichtungen gegen Überströme an den Motor- und Licht-
ausgängen. Damit sind jedoch Beschädigungen z.B. durch Kurzschlüsse zwischen
Stromaufnehmer und Motor, Kurzschluss zwischen Motorausgang und Lokfahrgestell
und Überlastung des Decoders nicht ausgeschlossen. Der Einsatz des Decoders darf nur
in Modellbahnen erfolgen.
Ein Betrieb des Decoders auf analogen Wechselstromanlagen mit Umschaltimpuls
ist nicht zulässig! Der Umschaltimpuls führt zur Zerstörung des Decoders.
Anzahl Funktions-
2
2
2
NMRA-DCC/Motorola
Lok-Decoder N025
mit Lastregelung
Schnittstellen-Stecker
nach NEM652
nein
ja, 6-polig (NEM651)
ja, 8-polig (NEM652)
1
Artikel-Nr.
81310
81330
81320
24 V
0,7 A
0,15 A
0,7 A
0 bis 60°C
ca. 11,4 x 8,8 x 3,3
ca. 13,4 x 8,8 x 3,3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kuehn N025
Inhaltszusammenfassung für Kuehn N025
- Seite 1 Der Decoder N025 ist kompatibel zum NMRA-DCC-Standard und verwendbar mit Zentralen der Firmen Lenz, Roco, Uhlenbrock (Intellibox), Arnold, Digitrax, Fleisch- mann (TwinCenter), Zimo (MX1/N), u.v.a.. Weiterhin kann der Decoder N025 mit dem Märklin-Motorola-Format angesteuert werden. Verwendbar mit Gleichstrom- und Glockenankermotoren (z.B. von Faulhaber) Diese Anleitung gilt für folgende Decodertypen :...
-
Seite 2: Sicherheitshinweise
Neben den gewünschten Funktionen und dem verfügbaren Einbauraum ist die Stromauf- nahme des Motors unter Vollast wesentlich bei der Auswahl des richtigen Decoders. Der Decoder N025 (-P) kann einen Motorstrom von 0,7 A liefern. Angaben über die Stromaufnahme beziehen sich in der Regel auf eine Spannung von 12 oder 14Volt. - Seite 3 Beachten Sie die maximale Belastbarkeit des Decoders und seiner einzelnen Ausgänge. Bei Überlastung kann der Decoder zerstört werden! 3.3. Einbau des Decoders N025-P (Decoder mit Schnitt- stellenstecker) Nach dem Öffnen der Lok entfernen Sie die Brückenstecker aus der Schnittstellen- buchse auf der Schaltplatine der Lok. An diese Markierung für Pin 1...
- Seite 4 Sind die Lampenfassungen der Lokomotive gegen das Fahrgestell isoliert, verwenden Sie am besten den in Abb. 3 gezeigten Anschluß. Die Lampe für Licht vorne wird über den weißen Draht mit dem N025 verbunden. Der andere Pol wird mit dem roten Radschleiferdraht verbunden (Licht hinten an schwarzen Radschleiferdraht).
-
Seite 5: Überprüfung Des Korrekten Einbaus
Anleitung N025 der weiße Anschlußdraht mit dem in Fahrtrichtung vorderen und der gelbe An- schlußdraht mit dem hinteren Birnchen verbunden. Den noch freien Pol der Birnchen schließen Sie an den blauen Anschlußdraht an. Bei der Verwendung von LEDs verbinden Sie die Anoden mit dem blauen Anschlußdraht. Die Kath- oden werden über einen Vorwiderstand (ca. -
Seite 6: Programmierung Des Decoders
Anleitung N025 Der Decoder N025 zeigt einen Kurzschluss durch Blinken der Stirnlampen an. Schalten Sie in diesem Fall sofort die Spannung ab! Achtung: Auf dem Pro- grammiergleis kann trotz Motorkurzschluss eine Rückmeldung an die Zentrale erfolgen. Überprüfen Sie deshalb sorgfältig die korrekte Verdrahtung des... - Seite 7 Anleitung N025 der obenstehenden Tabelle. Die Lokadresse und alle Register, die einen Wert von 0 enthalten, können programmiert aber nicht ausgelesen werden. Der Wertebereich dieser Zentrale geht nur von 1 bis 99, sie ist daher für die Programmierung des Decoders nur eingeschränkt nutzbar.
- Seite 8 CV#106 User-Daten 2 0 ... 255 Beschreibung der Konfigurationsregister des Decoders N025 : • CV#1 (Basisadresse) ,CV#17,18 (erweiterte Adresse) : Die Basisadresse kann Werte von 1 bis 127 haben. Benötigen Sie mehr Adressen, dann verwenden Sie den er- weiterten Adressmodus (CV#17 und 18). Es kann immer nur eine Adressierart (Basis- oder erweiterte Adressierung) aktiv sein.
- Seite 9 Anleitung N025 Die Startspannung ist die Spannung, die bei Fahrstufe 1 an den Motor ausgegeben wird. Die Mittelspannung ist die Spannung, die bei der mittleren Fahrstufe (je nach Mode Stufe 7,14 oder 64) und die Maximalspannung ist die Spannung, die bei der höchsten Fahrstufe an den Motor ausgegeben wird.
- Seite 10 Anleitung N025 Werte für CV#9 entnehmen Sie bitte nachfolgender Tabelle: Bit-Nr. Bedeutung Bit-Wert CV-Wert hochfrequente Ansteuerung (15,6kHz) für moderne DC- und Glockenankermotoren (z.B. Escap,Faulhaber) niederfrequente Ansteuerung (120Hz) für ältere DC- Motoren und Wechselstrommotoren (siehe Kap. 3.4) • CV#17,18 (erweiterte Adresse) : siehe dazu unter CV#1 (Basisadresse) •...
- Seite 11 Anleitung N025 Der Zahlenwert (1,2,4,8 oder 16) für den gewünschten Lichteffekt wird zu den Ein- schaltbedingungen addiert und die Summe in das entsprechende Effektregister pro- grammiert. Ein Wert von 0 schaltet alle Effekte des Ausgangs aus, es gibt dann nur die Zustände EIN und AUS.
-
Seite 12: Problembehebung
Anleitung N025 der Rangiergang eingeschaltet, wird die Höchstgeschwindigkeit der Lok reduziert und die Anfahr- und Bremsverzögerung ausgeschaltet. Bit-Nr. Bedeutung Bit-Wert CV-Wert Richtungsabhängige Beleuchtung (FL/F0 steuert weißen und gelben Anschlussdraht) Richtungsunabhängige Beleuchtung (CV#58 steuert gelben Anschlussdraht) Lastregelung aus Lastregelung eingeschaltet Rangiergang ausgeschaltet... - Seite 13 Anleitung N025 14/27 Stufen. Die Betriebsarten zwischen Decoder und Zentrale müssen immer übereinstimmen. Den Decoder stellen Sie auf 28 Fahrstufen ein, indem Sie CV#29 (bzw. R5) z.B. mit dem Wert 2 oder 6 programmieren. Licht lässt sich nicht Ein- bzw. Ausschalten : Die Betriebsart der Lokomotive und der Zentraleinheit sind nicht gleich, d.h.
-
Seite 14: Anwendungshinweise Für Decoder N025
Anleitung N025 7. Anwendungshinweise für Decoder N025 7.1. Anschluss einer Zusatzfunktion an N025 Um bei dem Decoder N025 eine Zusatz- Licht vorne+hinten Zusatzfunktion funktion (z.B. Dampfgenerator anzuschließen, müssen die Funktionsausgänge auf richtungs- weiß gelb unabhängigen Betrieb programmiert werden. Die Einstellung wird im User-Konfigurations- grau register 1 vorgenommen (CV#56). - Seite 15 Die Funktionsausgänge werden auf richtungs- Licht vorne+hinten Innenbeleuchtung abhängigen Betrieb programmiert. Diese Ein- stellung entspricht dem Auslieferungszustand gelb des Decoders N025. Die Einstellung wird im weiß User-Konfigurationsregister 1 (CV#56) vorge- grau nommen. Dazu ist in diesem Register Bit 0 zu löschen.
-
Seite 16: Garantiebestimmungen
Anleitung N025 Intellibox den Decoder automatisch auf die Nutzung der erweiterten Adresse (CV#29, Bit 5=1). Der Decoder fährt demzufolge nicht mehr unter seiner kurzen Adresse. Sie müssen die Nutzung der kurzen Adresse durch das Löschen von Bit 5 in CV#29 wieder aktivieren.
