ShrinkPad 11
Setup / Einrichtung
2

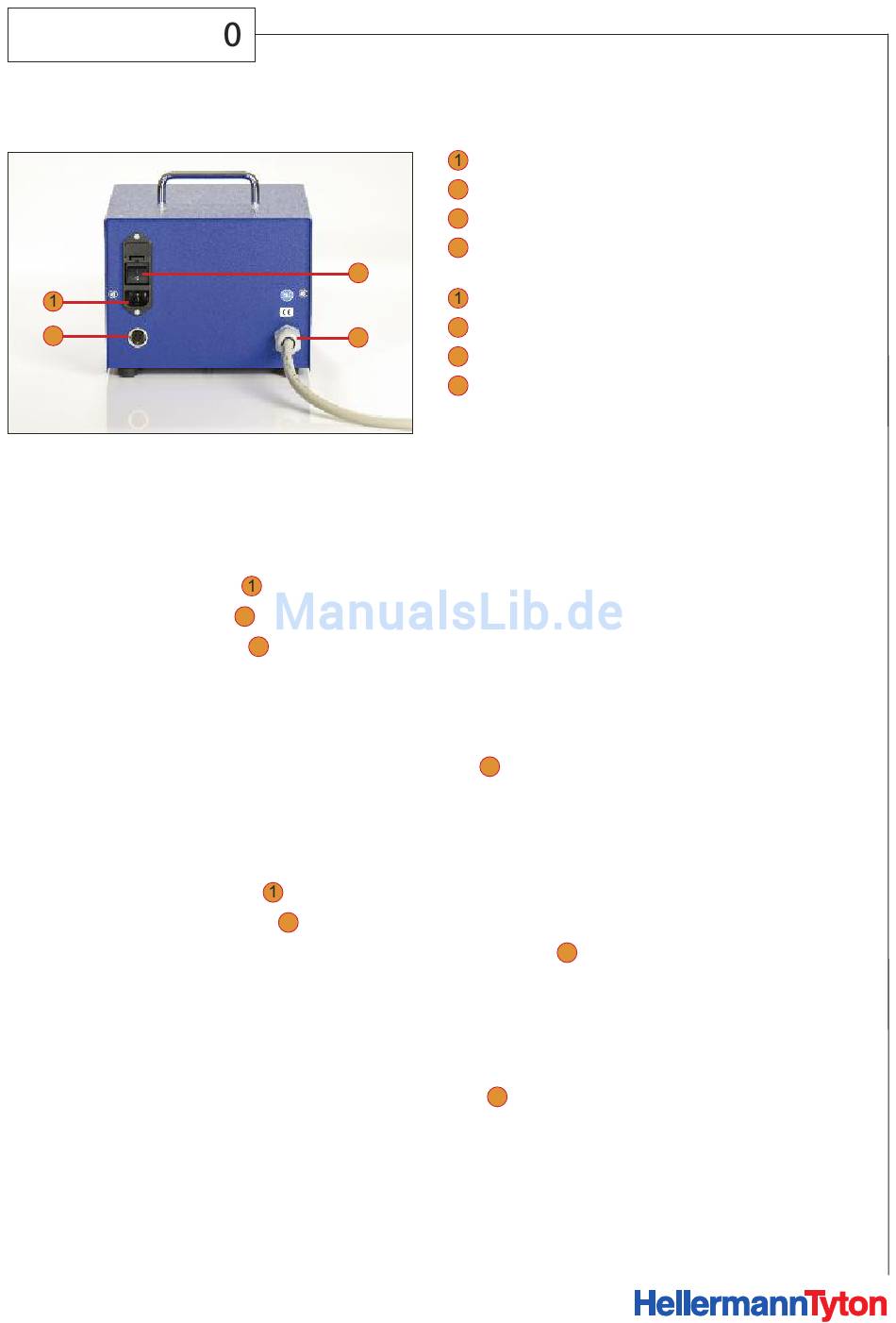

Rear view Control unit
Rückansicht Bedieneinheit
1. First, place the control and shrink press unit on a stable, slip-resistant surface with a suitable
working height.
2. Connect the power cable
3. Connect the foot switch
4. Connect the control cable
5. Connect the pneumatic hose to the shrink press unit.
6. Connect the pneumatic hose to an air pressure supply.
7. Connect the power cable from the control unit to a 230V AC electrical socket.
8. Switch on the power cable switch on the control unit.
1. Stellen Sie die Bedieneinheit und die Schrumpfpresseneinheit auf einen stabilen Untergrund mit
geeigneter Arbeitshöhe und rutschhemmender Unterlage.
2. Schließen Sie das Netzkabel
3. Schließen Sie den Fußschalter
4. Schließen Sie das von der Bedieneinheit kommende Steuerkabel
5. Schließen Sie den Druckluftschlauch an der Schrumpfpresseinheit an.
6. Verbinden Sie den Druckluftschlauch mit einem Druckluftanschluß.
Der Eingangsluftdruck muss 6 bar betragen.
7. Verbinden Sie das Netzkabel der Bedieneinheit mit einer 230V AC Steckdose.
8. Schalten Sie den Netzschalter an der Bedieneinheit ein.
3
4
to the control unit.
2
to the control unit.
4
, coming from the operating unit, to the shrink press unit.
an der Bedieneinheit an.
an der Bedieneinheit an.
2
Power cable connection
2
Foot switch connection
3
Power switch
4
Control cable
Anschluss Netzkabel
Anschluss Fußschalter
2
Netzschalter
3
Steuerkabel
4
3
an der Schrumpfpresseinheit an.
4
3
