202 Optionale E/A- Erweiterungsmodule
pannungsversorgung nicht benötigen, müssen Sie sie nicht anschließen, da das Modul
standardmäßig von der Regelungseinheit des Frequenzumrichters gespeist wird.
Hinweis: Bei den Baugrößen R5...R9, benötigen Sie zur Verwendung der externen
24 V AC/DC-Versorgung kein Modul CMOD-01. Die externe Spannungsversorgung
wird direkt an die Klemmen 40 und 41 der Regelungseinheit angeschlossen.

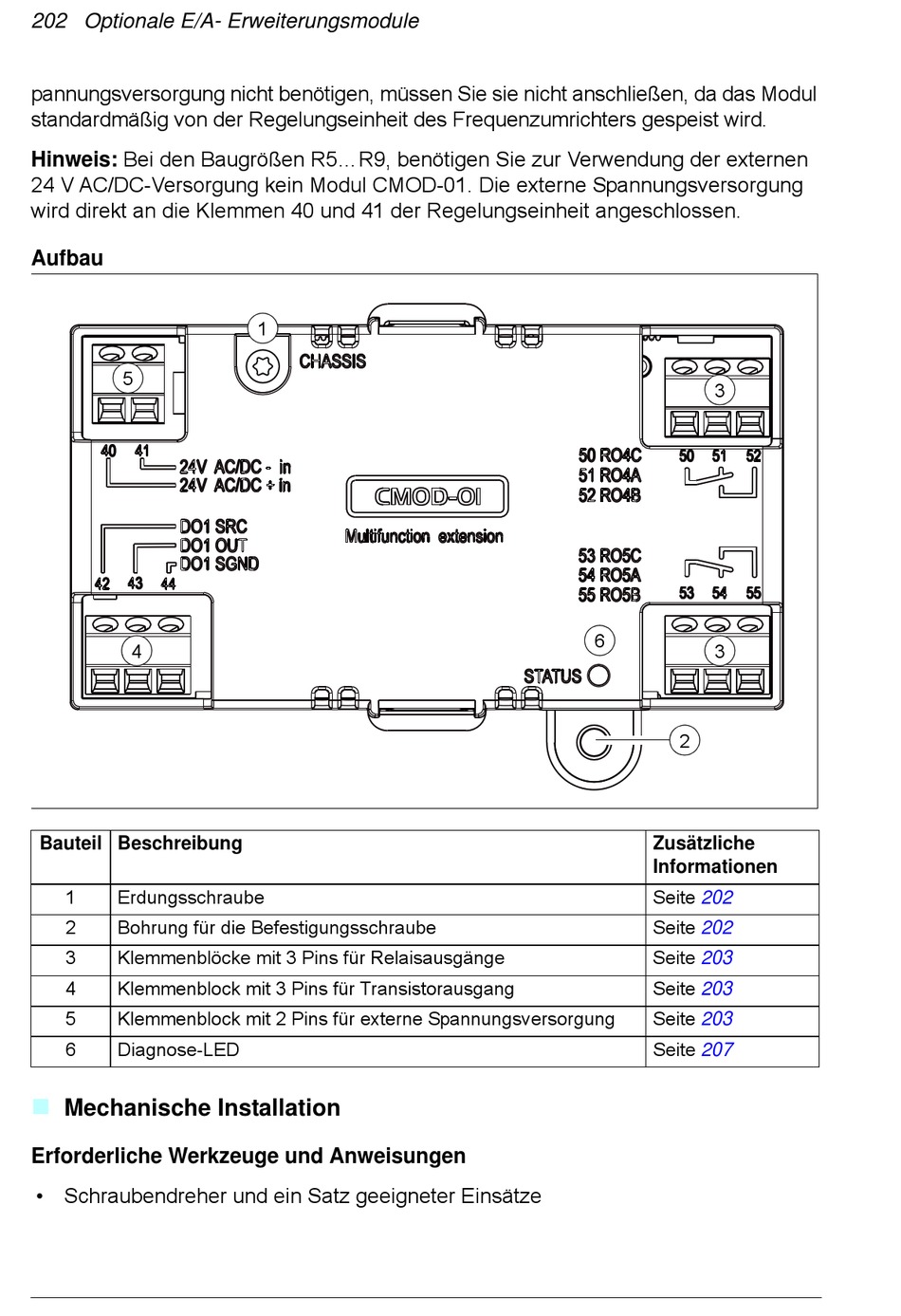

Aufbau
5
4
Bauteil Beschreibung
1 Erdungsschraube
2 Bohrung für die Befestigungsschraube
3 Klemmenblöcke mit 3 Pins für Relaisausgänge
4 Klemmenblock mit 3 Pins für Transistorausgang
5 Klemmenblock mit 2 Pins für externe Spannungsversorgung
6 Diagnose-LED


Mechanische Installation

Erforderliche Werkzeuge und Anweisungen
• Schraubendreher und ein Satz geeigneter Einsätze
1
3
6
3
2
Zusätzliche
Informationen
Seite
202
Seite
202
Seite
203
Seite
203
Seite
203
Seite
207
