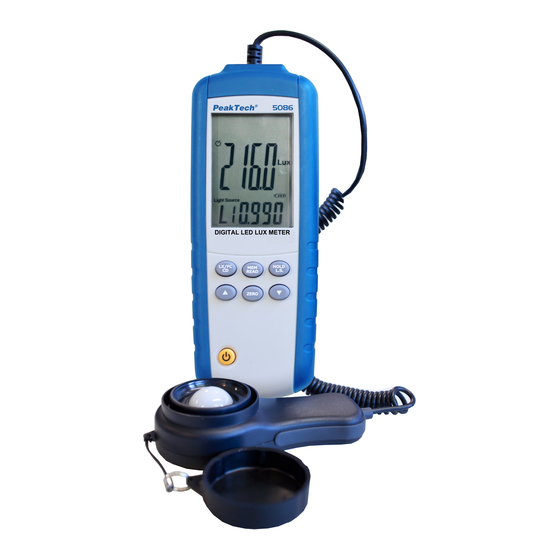

- Seite 1 PeakTech 5086 ® Bedienungsanleitung / Operation manual Digital LED LUX-Messgerät / Digital LED LUX Meter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend Festlegung Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Vor Inbetriebnahme des Gerätes Bedienungsanleitung sorgfältig lesen. Nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes sind unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise... -
Seite 3: Technische Merkmale
Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel. Vermeiden jegliche Nähe explosiven entflammbaren Stoffen. Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen qualifizierten Service-Technikern durchgeführt werden keine technischen Veränderungen am Gerät vornehmen Messgeräte gehören nicht in Kinderhände ! Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. -
Seite 4: Technische Daten
3. Technische Daten Anzeige: LCD-Anzeige 4-stellig < 10000 Lux 5-stellig > 10000 Lux 6-stellig > 100000 Lux „OL“ Überbereichsanzeige: Batteriezustandsanzeige: Batteriesymbol leuchtet ungenügender Batteriespannung Messfolge: Sekunde, typisch Messbereiche: 40, 400, 4000, 40000, 400000 Lux 40, 400, 4000, 40000 fc 3% (kalibriert mit Standard Genauigkeit: 2856k Glühlampe) ... -
Seite 5: Bedienelemente Und Anschlüsse Am Gerät
4. Bedienelemente und Anschlüsse am Gerät Mehrzeilige LCD-Anzeige Batteriefach (Rückseite) MEM/READ-Taste LX/FC/CD-Taste zur Einheitenwahl ▲-Taste zur Wertveränderung Zero-Taste zur Nullstellung Ein-/Ausschalter Licht-Sensor HOLD / L.S. Taste ▼-Taste zur Wertveränderung 10.) - Seite 6 5. Anzeigesymbole Anzeige [R] für Lesen und [M] für Speichern Anzeige des Speicherplatzes (1 – 99) Symbol Auto-Power-Off (aktiv) LX/FC/CD- Messwert Aktive Lichtquelle (1 – 9) Symbol HOLD, MAX/MIN oder AVG Ausgewählte Messeinheit Zusatzstellen für größere Messwerte Batterieanzeige 10.) Korrekturfaktor der Lichtquelle...
- Seite 7 6. Messbetrieb 6.1. Lux / Footcandle- Messung 1.) Schutzkappe vom Fotosensor entfernen 2.) Gerät über den Ein/Ausschalter (7) einschalten 3.) Messeinheit durch kurzen Tastendruck der LX/FC/CD- Taste (4) auf Lux oder Footcandle ändern. 4.) Fotosensor möglichst senkrecht unter die zu messende Lichtquelle legen, bzw.
- Seite 8 7.) Candela- Messwert in der LCD-Anzeige ablesen. 8.) Nach Abschluss der Messung, Schutzkappe wieder auf dem Sensor platzieren und Gerät ausschalten (7). 6.3. Messwerthaltefunktion Zum besseren Ablesen der Messwerte an schwer erreichbaren Stellen, kann es sinnvoll sein den aktuellen Messwert in der Anzeige „einzufrieren“.
- Seite 9 Messwerthaltefunktion HOLD deaktiviert und umgekehrt. 6.5. Nullstellung Selbstkalibrierung kann PeakTech 5086 einen automatischen Nullabgleich durchführen. 1.) Schalten Sie das Gerät ein (7), entfernen Sie aber nicht die Abdeckkappe vom Sensor. 2.) Drücken Sie die ZERO-Taste (6) und es erscheint „Adj“ in der Anzeige, während der Messwert auf null gesetzt wird.
- Seite 10 7. Interner Messwertspeicher 7.1. Speichern von Messwerten Das PeakTech 5086 verfügt über einen internen Speicher für 99 Messwerte in Lux oder Fc, nicht aber für Candela. Dieser Speicher ist nicht „flüchtig“ und hält die Messwerte auch nach dem Ausschalten des Gerätes.
-
Seite 11: Lichtquellen Und Korrekturfaktor
Messwerte der Beleuchtungsstärke erzielen zu können. Um dies umgehen, können beim PeakTech 5086 neun verschiedene Korrekturfaktoren für Lichtquellen einstellen und abspeichern, welche bei der jeweils aktuellen Lichtquelle ausgewählt werden können. Hierdurch wird der Wert, welcher sich an einer herkömmlichen Glühlampe mit 2856K orientiert, um den eingestellten Faktor korrigiert. - Seite 12 8.2. Auswahl der Lichtquelle Das PeakTech 5086 hat neun Speicherplätze (L1 bis L9) für Korrekturfaktoren. Der Standardfaktor für die 2856K Leuchte ist 1.000. 1.) Halten Sie die HOLD/L.S.-Taste (9) gedrückt und die Nummer der aktiven Lichtquelle (L1 bis L9) fängt an zu blinken.
-
Seite 13: Empfohlene Beleuchtungsstärken
Wenn die gemessene Lichtquelle sich von der CIE Standard Lichtquelle A mit 2856K unterscheidet, auf welche das PeakTech 5086 kalibriert ist, tritt ein Messfehler aufgrund des spektralen Versatzes auf. Dieser Fehler wird durch einen Farbkorrekturfaktor (CCF) korrigiert, der wie folgt errechnet wird: 9. - Seite 14 Zudem gibt es eine Vielzahl von Vorschriften nach verschiedenen Gewerben oder der Berufsgenossenschaften, welche andere Werte für genau spezifizierte Tätigkeiten festhalten. Diese können Sie bei Ihrem Sicherheitsverantwortlichen oder direkt von den vorschriftsgebenden Institutionen erfahren. 9.2. Empfehlungen Umgebung / Arbeitsplatz Lux - Wert Büros 200 –...
-
Seite 15: Spektrale Empfindlichkeit
10. Spektrale Empfindlichkeit Spektral-Empfindlichkeitskenndaten: nachfolgender Abbildung ersichtlich, entspricht die Spektral-Empfindlichkeits- kurve in etwa den C.I.E.-Kenndaten für Leuchtstärke. (C.I.E. – International Commission on Illumination). Relative Spektralempfindlichkeit nach JIS C1609-1993 Standard: (Spitzenempfindlichkeit: 550nm) Korrigiertes Tageslicht-LED Spektrum : -14-... -
Seite 16: Wartung
11. Wartung Vor dem Austauschen der Batterie Gerät ausschalten. 11.1 Batterie austauschen Bei Aufleuchten des BAT-Symbols muss die Batterie gewechselt werden. Öffnen Sie das Batteriefach an der Rückseite. Entfernen die alten Batterien und setzen neue des gleichen Typs ein. Schließen Sie das Batteriefach und befestigen die Schraube. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden. - Seite 17 11.2. Vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
