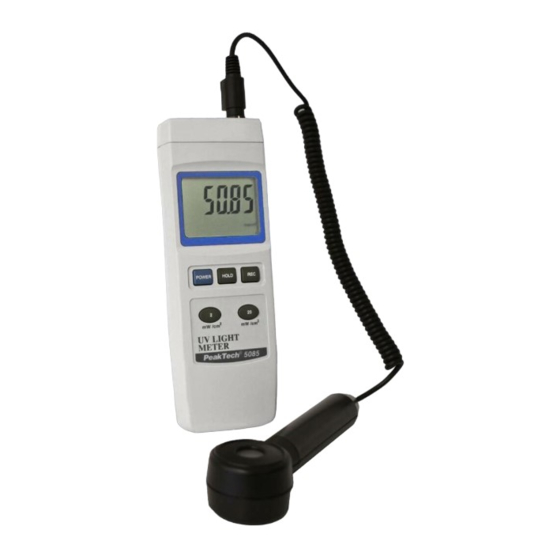

PeakTech 5085 Bedienungsanleitung
Uv-lichtmessgerät
Verwandte Anleitungen für PeakTech 5085
Inhaltszusammenfassung für PeakTech 5085

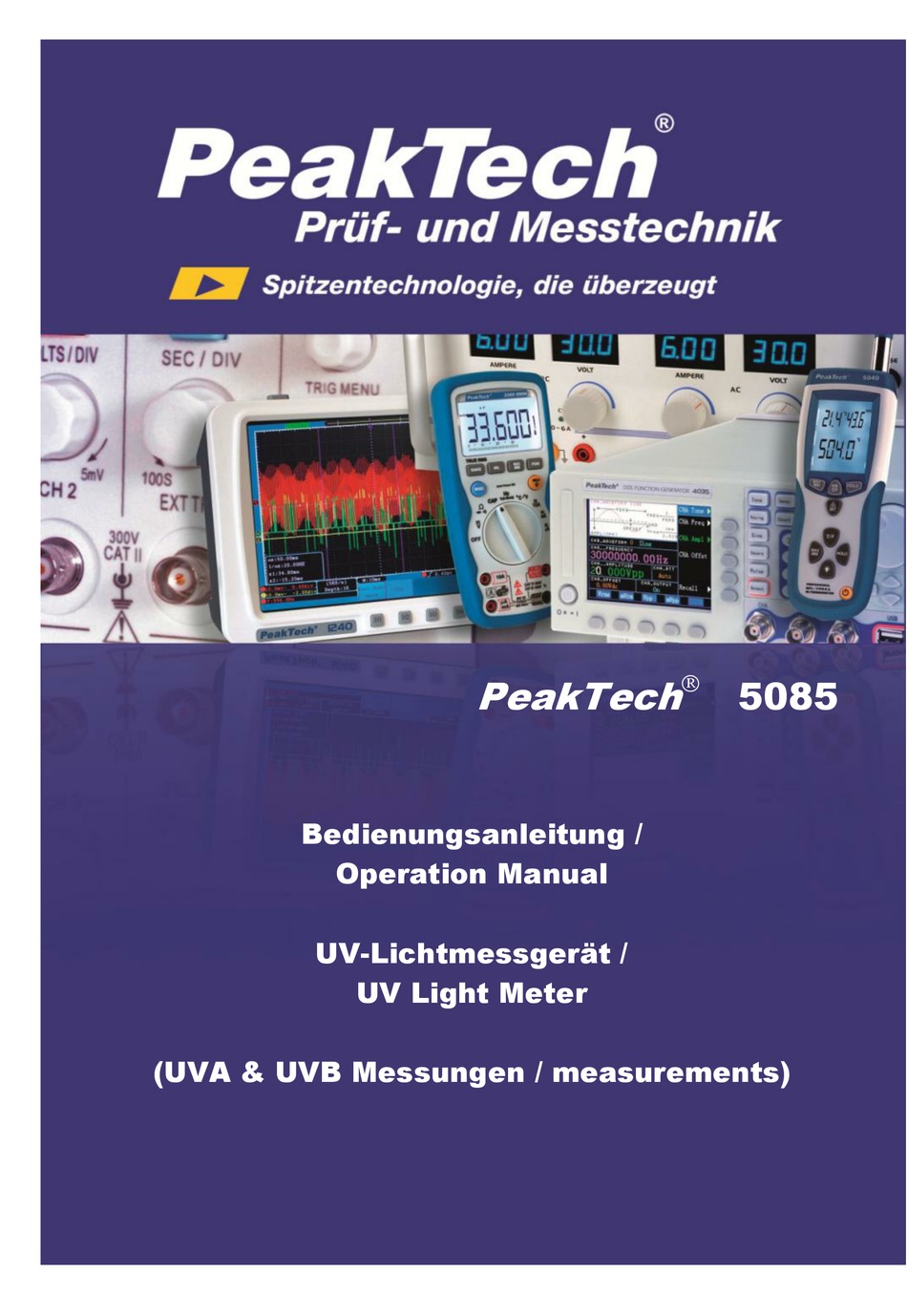

- Seite 1 PeakTech 5085 Bedienungsanleitung / Operation Manual UV-Lichtmessgerät / UV Light Meter (UVA & UVB Messungen / measurements)
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. - Seite 3 2. Eigenschaften Professionelles, hochwertiges UV-Meter Messung der Ultraviolettstrahlung für UVA und UVB UV-Spektrum von 290 nm bis 390 nm Zwei Bereiche: 1,999 mW/cm2, 19,99 mW/cm2 Mikroprozessor garantiert hohe Zuverlässigkeit und Haltbarkeit Mit Hilfe des separaten Messfühlers für UV-Licht kann die ultraviolette Strahlung an optimaler Position gemessen werden Exklusive UV-Sensorstruktur Sensor mit Kosinus-Korrekturfilter...
-
Seite 4: Technische Daten
4. Technische Daten Anzeige LCD-Anzeigegröße: 51 x 37 mm Maximale Anzeige 1999 Messbereiche / Auflösung 2mW/cm²; 0,001mW/cm² 20mW/cm²; 0,01 mW/cm² UV-Sensor Spektrum Bandbreite 290nm - 390nm 4% Skalenendwert + 2 Stellen Genauigkeit * Kalibrierung wurde durchgeführt mit einem UVA- Leuchtmittel und verglichen mit einem Standard UVA-Messgerät * Spezifikationen getestet mit einer hochfrequenten... -
Seite 5: Bedienelemente Und Anschlüsse Am Gerät
5. Bedienelemente und Anschlüsse am Gerät 4- 1 Anzeige 4- 2 Taste zum Ein- und Ausschalten des Gerätes 4- 3 Taste für Messwerthaltefunktion (Data-Hold) 4- 4 REC-Taste 4- 5 Bereichswahltaste für 2mW/cm2 4- 6 Bereichswahltaste für 20mW/cm2 4- 7 Eingangsbuchse für UV-Sensor 4- 8 Batteriefach 4- 9 Aufstellbügel 4-10 Gewinde für Stativ... - Seite 6 6. Messverfahren 1. Verbinden Sie den Fühlerstecker (4-15) mit der Eingangsbuchse (4-7). 2. Schalten Sie das Gerät mit dem Einschalter (4-2) ein. 3. Wählen Sie den Bereich aus: Bereich „2 mW/cm2" mit einem Druck auf die Taste „2 mW/cm2" (4-5) Bereich „20 mW/cm2"...
-
Seite 7: Anmerkungen Zur Messung
7. Anmerkungen zur Messung 1. Der Bereich „20 mW/cm " dient zur Messung der UV-Strahlenwerte mit mehr als 1,999 mW/cm . Liegen die gemessenen UV-Werte unter 2 mW/cm , drücken Sie auf die Bereichstaste 2 mW/cm² für exakte Messwerte. 2. Aufbewahrung des UV-Sensors Der UV-Sensor ist ein sehr empfindliches Gerät. - Seite 8 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. PeakTech® 03/2014 VK/pt...
