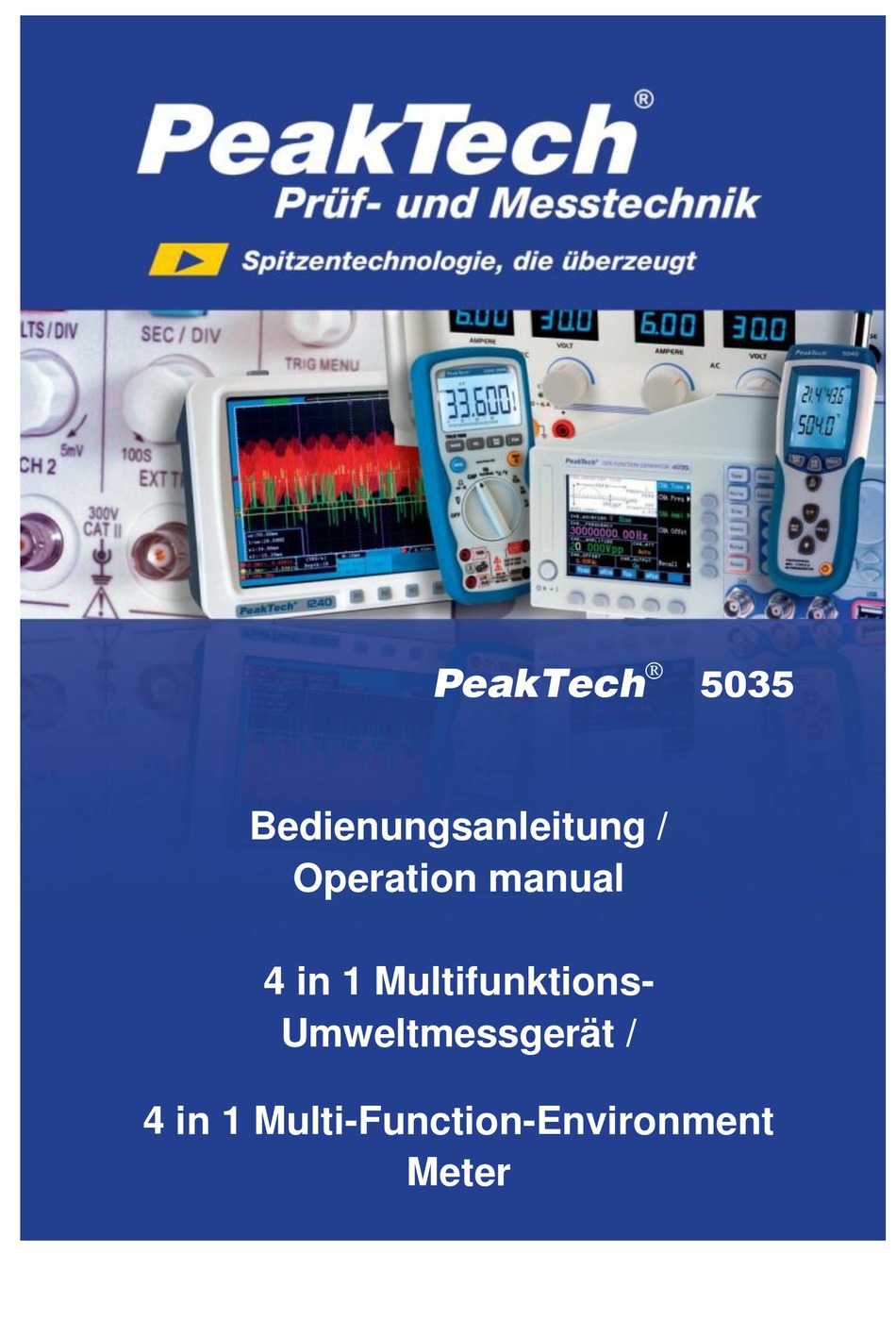

- Seite 1 5035 PeakTech Bedienungsanleitung / Operation manual 4 in 1 Multifunktions- Umweltmessgerät / 4 in 1 Multi-Function-Environment Meter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektro- magnetische Kompatibilität) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. - Seite 3 Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Körperliche Schäden können die Folge sein. Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach. Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel.

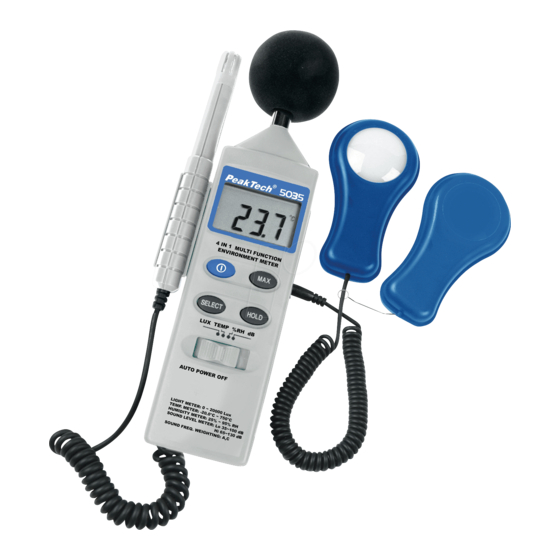

- Seite 4 1. Kurzbeschreibung Das digitale 4 in 1 Multifunktions-Umweltmessgerät vereint in sich eine Schallpegelmessfunktion, eine Lux-Messfunktion, eine Luftfeuchtigkeitsmessfunktion und ein Temperaturmessgerät und ist somit hervorragend geeignet für den professionellen und den privaten Gebrauch. Das Schallpegelmessgerät ermöglicht Schallpegelmessungen in Fabriken, Schulen, Büros, Flughäfen sowie die Bestimmung von Schallpegelverhältnissen in Aufnahmestudios, Stadthallen und der Raumakustik zur Installation von HiFi-Anlagen.
-
Seite 5: Technische Daten
3. Technische Daten Schallpegel: Messbereiche: A/C Lo (niedrig) 35...100 dB A/C Hi (hoch) 65...130 dB Auflösung: 0,1 dB Frequenzbereich: 30 Hz..10 kHz Frequenzbewertung: A+C-Bewertung Zeitbewertung: schnell 3,5dB bei 94 dB Schallpegel, Genauigkeit: 1 kHz Sinussignal Mikrofon: Elektrisches Kondensatormikrofon Lux: Messbereiche: 20/200/2000/20000Lux (20000 Luxbereich = Anzeige x 10) - Seite 6 Luftfeuchtigkeit: Messbereich: 25...95% Luftfeuchtigkeit Auflösung: 0,1% 5 % (bei 25 und 35...95 % RH) Genauigkeit: Überlastschutz: 60 V DC oder 24 V AC Temperatur: Messbereiche: -20...+200°C, +200...+750°C/ -4...+200°F, +200...+1400°F Auflösung: 0,1, 1C / °F 3 % v. M. 2C/°F Genauigkeit: (-20...+200C/4...+200°F Messbereich)
-
Seite 7: Allgemeine Daten
4. Allgemeine Daten Anzeige 17 mm LCD-Anzeige, 3 ½-stellig (max. Anzeige 1999) mit automatischer Polaritätsanzeige und Funktionssymbolen Lux, x10Lux, °C, °F, % RH, dB A + dB C + dB Lo + dB Hi + dB, MAX HOLD, DATA HOLD Überlaufanzeige Ziffer "1"... -
Seite 8: Bedienung
5. Bedienung 5.1. Vorbereitungen zum Messbetrieb 1. Prüfen Sie vor der Messung die 9 V-Batterie, indem Sie das Gerät einschalten. Ist die Batterie schwach, erscheint "BAT" im Display. Die Batterie muss ausgetauscht werden, hierzu siehe Abschnitt 6 "Wartung". 2. Der Funktionswahlschalter sollte vor der Messung auf den gewünschten Bereich eingestellt werden. - Seite 9 1.) LCD-Anzeige 2.) Ein/Aus-Taste 3.) Select-Taste (zur manuellen Bereichswahl) 4.) Max-Taste (zum Einfrieren des maximalen Messwertes) 5.) Hold-Taste (zum Einfrieren des aktuellen Messwertes) 6.) Funktionswahlschalter (zum Wählen der Lux-, Temperatur-, Luftfeuchtigkeit- und Schallpegelmessfunktionen 7.) Mikrofon 8.) Lichtsensor 9.) Luftfeuchtigkeitssensor 10.) Temperatursensoranschluss...
- Seite 10 5.2. Schallpegelmessungen: 1. Funktions-/Bereichswahlschalter in Stellung „dB“ schieben. 2. Mikrofon auf die zu messende Schallquelle horizontal ausrichten. 3. Mit Select-Taste (3) Lo/Hi und A/C Bewertung wählen 4. Messungen mit C-Bewertung erfolgen mit gleichwertigem Verhalten über den gesamten Frequenzbereich von 30...10000 Hz und messen daher den gesamten Lärmpegel der Umgebung.
- Seite 11 Tabelle der Schallpegel mit dem entsprechenden Schalldruck und der Schall-Intensität Beispiele Schalldruck- Schalldruck in Schall- pegel in = Pa Intensität in dBSPL Watt/m Düsenjet in 30m Entfernung Schmerzschwelle 63,2 Unwohlseins- schwelle Kettensäge in 1m Entfernung Disco: 1m vom 0,01 Lautsprecher Dieselmotor 10m 0,63 0,001...
- Seite 12 5.3. Luxmessungen: 1. Funktions-/Bereichswahlschalter auf den Lux-Bereich schieben 2. Deckel vom Lichtsensor entfernen 3. Silizium Fotodiode auf die zu messende Lichtquelle horizontal ausrichten. 4. mit Select-Taste (3) Messbereich wählen ablesen. „1“ 5. Lux-Wert LCD-Anzeige höchstwertiger Stelle übersteigt der gemessene Luxwert den gewählten Bereich.
- Seite 13 Schulen Präzisionsvorgänge und Versuche, Aushänge, Werkräume, Zeichenräume 300...1500 Lagerräume, Flure 150 ... 300 Treppengänge, Wasch räume 70 ... 150 Feuerleitern, Fluchtwege 30 ... 70 Klassen-, Lehrer-, Lesezimmer, Turnhallen 150 ... 700 70 … 150 Parkplätze und Zufahrten Büros Buchführung, Schreibarbeiten, Flur und Gehwege 700 ...
- Seite 14 Frisöre & Haare färben 1500 ... 3000 Schönheitssal Haare legen und schneiden, Make-up 700 ... 1500 Haare waschen, Kasse 300 ... 700 Frisierraum, Waschplätze 150 ... 300 Korridore, Gänge 70 ... 150 Hotels, Theater Kassen 700 ... 1500 Veranstaltungs Eingänge 300 ...
- Seite 15 5.4. Luftfeuchtigkeits- und Temperaturmessungen Luftfeuchtigkeitsmessungen: 1. Bereichs-/Funktionswahlschalter in Stellung „%RH“ schieben. 2. Luftfeuchtigkeit direkt am Gerät ablesen. Im Interesse genauer Messwerte sollte sich die Messung über einige Minuten bis zu einer stabilen Messwertanzeige erstrecken. Achtung! Luftfeuchtigkeitssensor keiner direkten Sonneneinstrahlung aussetzen und nicht mit den Händen berühren bzw. irgendwelche Manipulationen am Sensor vornehmen.
- Seite 16 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Seite 17 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen ® © PeakTech 02/2016/Po. -16-...
