- Seite 1 PeakTech ® 5060 Bedienungsanleitung/ Operation Manual Professionelles Flügelrad-Anemometer & Infrarot Thermometer Professional Vane-Anemometer & IR Thermometer...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Schäden, die durch Nichtbeachtung nachfolgender Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. Gerät in eingeschaltetem Zustand (Laserstrahl-Emission) mit äußerster Vorsicht handhaben ... - Seite 3 Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten Vor Aufnahme des Betriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein. (Wichtig beim Transport von kalten in warme Räume und umgekehrt) Keine technischen Veränderungen am Gerät vornehmen ...
-
Seite 4: Einsatzmöglichkeiten
2. Einsatzmöglichkeiten Das Kombigerät ermöglicht den Einsatz in Installation, Reparatur, Diagnose und Optimierung von Klimatechnik, Test, Installation und Prüfung von Dunstabzügen, Installation, Wartung und Analyse von Umgebungswind und -temperatur, Heizungskeller, Ionisatorflussüberwachung, Aerodynamikprüfung Automobilen, Werks- und Gebäudepflege. Die USB-Schnittstelle und die mitgelieferte Software dienen der Protokollierung von Messwerten über längere Zeiträume. - Seite 5 Abmessungen 75 x 203 x 50 mm (B x H x T) Gewicht 280 g CFM (ft³/min) = Luftgeschwindigkeit (ft/min x Fläche (ft²) CMM (m³/min) = Luftgeschwindigkeit (m/s x Fläche (m²) x 60 CFM: Kubik pro Minute CMM: Kubikmeter pro Minute ft/min km/h Knoten...
-
Seite 6: Bedienelemente Und Anschlüsse Am Gerät

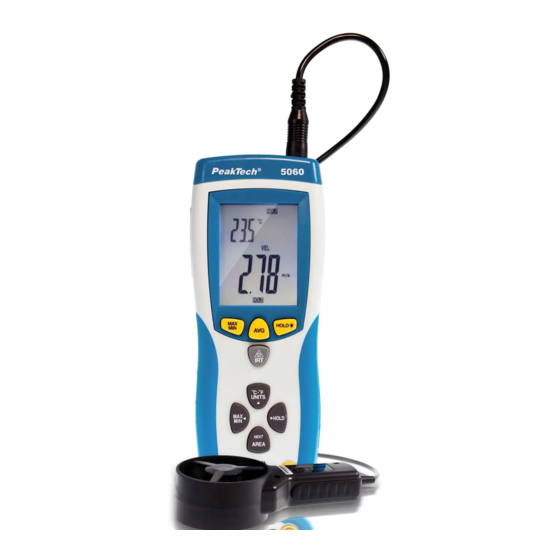

4. Bedienelemente und Anschlüsse am Gerät 1. USB Schnittstelle 2. Anschluss für Flügelrad 3. Anzeige 4. MAX/MIN Taste 5. Durchschnittswert-Taste 6. HOLD Taste 7. IRT/Laser-Taste 8. Umschalttaste C° / F° 9. MAX/MIN Taste 10. HOLD TASTE 11. Fortschalttaste - Fläche 12. - Seite 7 4.1. Beschreibung 1. LC-Anzeige für Luftgeschwindigkeit, Luftstrom, Fühlertemperatur und Oberflächentemperatur. Maßeinheiten und Benutzerwarnungen erscheinen ebenfalls in der Anzeige. 2. Flügelradsensor: Halten Sie den Sensor in den Luftstrom, um eine erste Messung zu erhalten. 3. Das Schutzgehäuse muss entfernt werden, um an das Batteriefach zu gelangen.
-
Seite 8: Bedienung
HOLD – Drücken Sie diese Taste, um den angezeigten Messwert festzuhalten. Drücken Sie sie erneut, um die Anzeige freizugeben. Drücken Sie diese Taste, um die Hintergrundbeleuchtung einzuschalten. Drücken Sie sie erneut, um die Hintergrund- beleuchtung auszuschalten. MAX/MIN (Temperatur) –... - Seite 9 5.3. MAX/MIN/AVG-Messung eines Einzelpunkt Für die MAX/MIN/AVG-Messung eines Einzelpunkts 1. Schalten Sie das Gerät ein. 2. Platzieren Sie den Sensor vor die Luftstromquelle. 3. Drücken Sie die Taste MAX/MIN/AVG. Das Gerät beginnt mit der Messung. 4. Drücken Sie HOLD, bevor Sie den Sensor bewegen 5.
- Seite 10 Beispiel: Messung der Luftströmung einer Klimaanlage Geben Sie die Fläche des Lüftungsausganges der Klimaanlage mit Hilfe der Taste „AREA" ein. Während der Messung der ® CFM/CMM-Messung errechnet das PeakTech 5060 automatisch das Luftströmungsvolumen bezogen auf die eingegebene Fläche und zeigt diese im LCD-Display an.
- Seite 11 5.7. Ausschalten automatischen Abschaltung (Auto Power Off) Das Gerät schaltet sich nach 15 Minuten automatisch ab. Sie können die automatische Abschaltung ausschalten, indem Sie vor dem Einschalten des Geräts die Taste IRT gedrückt halten. Hinweis: In den Betriebsarten „CFM/CMM“ oder „Average“ ist die automatische Abschaltung wirkungslos.
- Seite 12 Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf Folgendes hinzuweisen: Bitte entsorgen...
- Seite 13 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 02/2018/Th/Mi -12-...
-
Seite 14: Safety Precautions
Safety Precautions This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) as amended by 2014/32/EU (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short circuits (arcing), the following safety precautions must be observed. - Seite 15 Do not place the equipment face-down on any table or work bench to prevent damaging the controls at the front opening the equipment and service- and repair work must only be performed by qualified service personnel -Measuring instruments don’t belong to children hands- Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available household cleanser.
-
Seite 16: Specifications
2. Applications This unit is suitable for installation, repair, diagnostic and optimization. Fume hood testing, installation and verification. Ventilation system installation, servicing analysis. Environmental wind and temperature testing / analysis . Boiler rooms. Ionizer flow output monitoring. Automobile aerodynamic testing. Plant/Facilities maintenance. 3. - Seite 17 CFM (ft³/min) = air velocity (ft/min) x area (ft²) CMM (m³/min) = air velocity (m/s) x area (m²) x 60 CFM: cubic feet per minute CMM: cubic meters per minute ft/min km/h Knot 1 m/s 196.87 3.60 2.24 1.944 1 ft/min 0.00508 0.01829 0.01138...
-
Seite 18: Front Panel Description
4. Front Panel Description USB interface connection for vane Display MAX/MIN button AVG button Hold button IRT/Laser button C° / F° button MAX/Min button 10. Hold button 11. next area button 12. ON/OFF button -17-... - Seite 19 4.1. Meter description 1. LCD Display for air velocity, air flow, probe temperature and remote surface temperature. Units of measurement and user alerts are also displayed on the LCD. 2. Vane sensor. Hold the sensor in the flow of air to initiate a reading.
-
Seite 20: Operation
HOLD (Temperature) Press to freeze the displayed reading probe temperature. Press again to unlock display. 5. Operation 5.1. Measuring air velocity and air flow (single point) 1. Press the POWER button and turn meter on. Meter will full display when first power on. 2. - Seite 21 For example: Measuring air flow volume of an air-condition Set the area with value of the air output area of the aircondition. ® During measurement the PeakTech 5060 will calculate and show automatically the air-flow volume in reference to the set area value in the display. -20-...
- Seite 22 5.6. To obtain remote surface temperature using infrared thermometer Press and hold IR + Laser Pointer button to measure remote surface temperature. In this way, LCD display will show temperature reading of surface where laser being point. Once you release the button, the displayed reading will return to current air flow in 6 seconds but the “MAX”, “MIN”...
- Seite 23 Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or...
- Seite 24 We recommend to calibrate the unit again, after 1 year. ® PeakTech 02/2018/Th/Mi PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
