INSYS GSM small 2.0
6.4

Anschlussbelegung der seriellen Schnittstelle

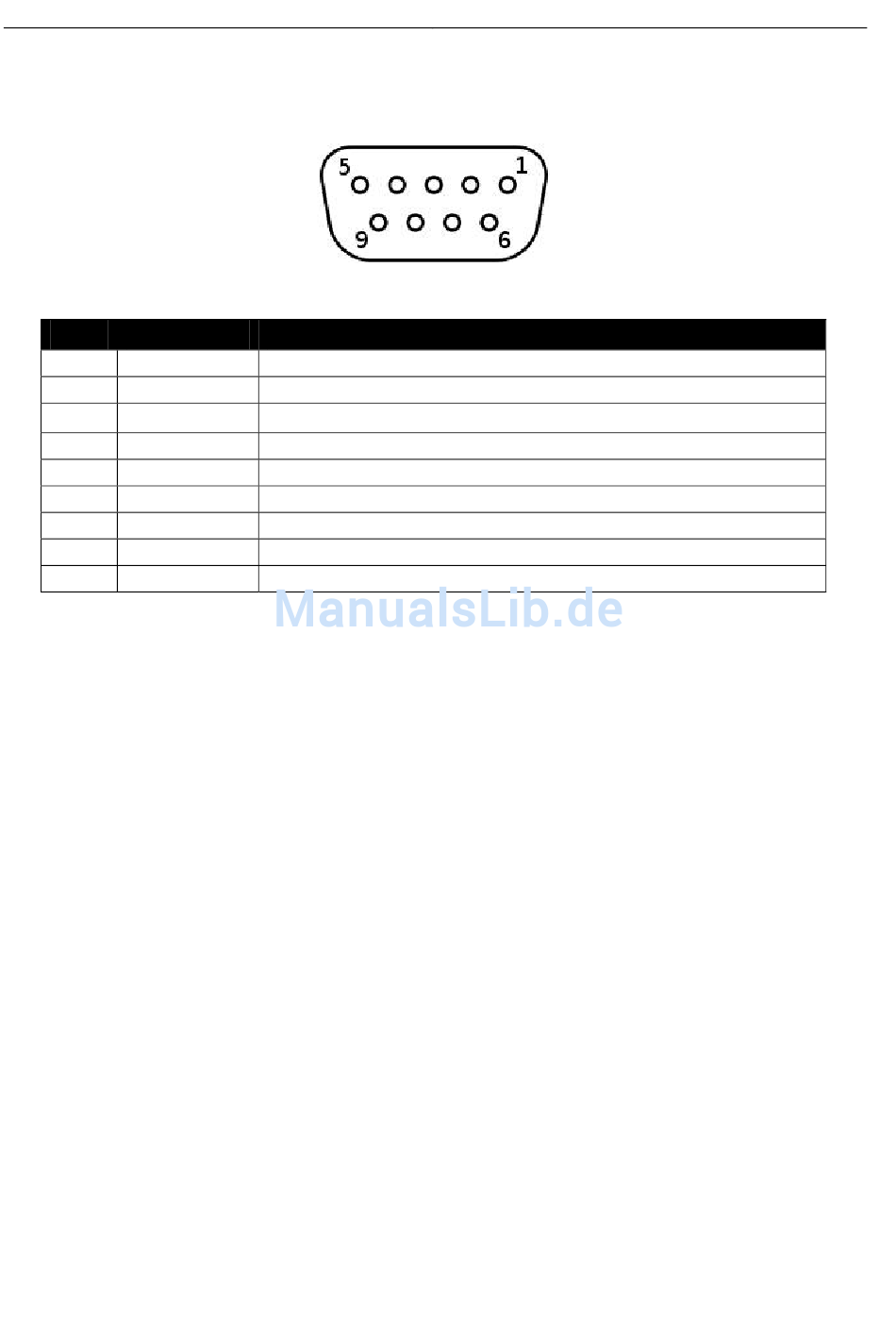

Abbildung 6: 9-polige D-Sub-Buchse am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Tabelle 9: Beschreibung der Pin-Belegung der D-Sub-Buchse

Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
Anschlüsse
23
