INSYS 19“ ISDN Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für 19“ ISDN:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
INSYS 19" ISDN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für INSYS 19“ ISDN

Inhaltszusammenfassung für INSYS 19“ ISDN

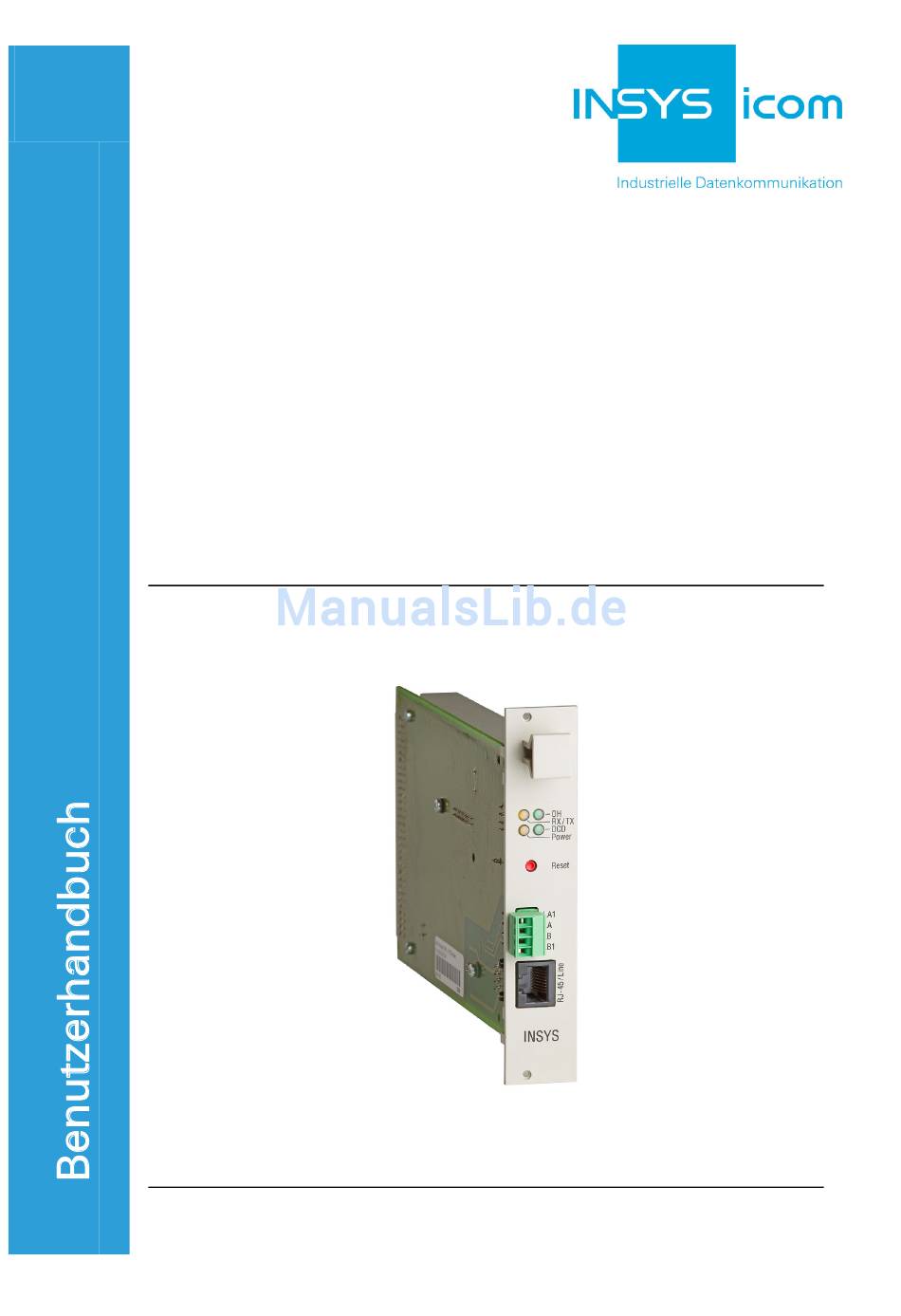

  • Seite 1 INSYS 19“ ISDN...
  • Seite 3 Copyright © July 12 INSYS MICROELECTRONICS GmbH Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Do- kumentation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg. Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein Hinweis auf die freie Verwendbarkeit desselben.

  • Seite 4: Inhaltsverzeichnis

    Inhalt Allgemeines .....................6 Gewährleistungsbestimmungen ................6 Kennzeichnung von Warnungen und Hinweisen ...........7 1.2.1 Symbole und Signalwörter............... 7 Symbole und Formatierungen dieser Anleitung.............8 Sicherheit....................9 Bestimmungsgemäße Verwendung ..............9 Technische Grenzwerte ..................10 Pflichten des Betreibers ..................10 Qualifikation des Personals..................10 Hinweise zu Transport und Lagerung ..............11 Kennzeichnungen auf dem Produkt..............11 Umweltschutz......................12 Sicherheitshinweise zur elektrischen Installation..........12...
  • Seite 5 11.3.3 Einstellen des Fernkonfigurationspasswort ........... 42 11.3.4 Einstellen der zugelassenen Anrufer für die Fernkonfiguration ..... 43 11.4 Anschlusskonfiguration des INSYS 19“ ISDN am ISDN-Basisanschluss .....44 11.4.1 Konfiguration am Mehrgeräteanschluss (PMP, Punkt-zu-Mehrpunkt) .. 44 11.4.2 Konfiguration am Anlagenanschluss (PTP, Punkt-zu-Punkt)....44 11.5 Security Callback ....................45...

  • Seite 6: Allgemeines

    Einsatz von unzureichend qualifiziertem Personal sowie eigenmächtige Veränderungen schließen die Haftung des Herstellers für daraus resultierende Schäden aus. Die Gewährleistung des Herstellers erlischt. Es gelten die Bestimmungen unserer Liefer- und Einkaufsbedingungen (AGB). Die- se finden Sie auf unserer Webseite (www.insys-icom.de/impressum/) unter „AGB“.

  • Seite 7: Kennzeichnung Von Warnungen Und Hinweisen

    INSYS 19“ ISDN Allgemeines Kennzeichnung von Warnungen und Hinweisen 1.2.1 Symbole und Signalwörter Gefahr! Schwere gesundheitliche Schäden / Lebensgefahr Eines dieser Symbole in Verbindung mit dem Signalwort Gefahr kennzeichnet eine unmittelbare drohende Gefahr. Bei Missachtung sind Tod oder schwerste Verletzungen die Folge.

  • Seite 8: Symbole Und Formatierungen Dieser Anleitung

    Allgemeines INSYS 19“ ISDN Symbole und Formatierungen dieser Anleitung Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in diesem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ih- nen das Lesen und Auffinden der für Sie wichtigen Information erleichtern. Der fol- gende Text entspricht in seiner Struktur den Handlungsanweisungen dieses Hand- buchs.

  • Seite 9: Sicherheit

    INSYS 19“ ISDN Sicherheit Sicherheit Der Abschnitt Sicherheit verschafft einen Überblick über die für den Betrieb des Produkts zu beachtenden Sicherheitshinweise. Das Produkt ist nach den derzeit gültigen Regeln der Technik gebaut und betriebs- sicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.

  • Seite 10: Technische Grenzwerte

    Sicherheit INSYS 19“ ISDN Technische Grenzwerte Das Produkt ist ausschließlich für die Verwendung innerhalb der in den Datenblät- tern angegebenen technischen Grenzwerte bestimmt. Folgende Grenzwerte sind einzuhalten:  Die Umgebungstemperaturgrenzen dürfen nicht unter- bzw. überschritten werden.  Der Versorgungsspannungsbereich darf nicht unter- bzw.

  • Seite 11: Hinweise Zu Transport Und Lagerung

    INSYS 19“ ISDN Sicherheit Hinweise zu Transport und Lagerung Die folgenden Hinweise sind zu beachten:  Das Produkt während des Transports und der Lagerung keiner Feuchtigkeit und keinen anderen möglicherweise schädlichen Umweltbedingungen (Einstrahlung, Gase, usw.) aussetzen. Produkt entsprechend verpacken.  Das Produkt so verpacken, dass es vor Erschütterungen beim Transport und bei der Lagerung geschützt ist, z.B.

  • Seite 12: Umweltschutz

    Sicherheit INSYS 19“ ISDN Umweltschutz Entsorgen Sie das Produkt sowie die Verpackung gemäß den entsprechenden Umweltschutzvorschriften. Im Abschnitt Entsorgung dieses Handbuchs finden Sie Hinweise zur Entsorgung des Produkts. Trennen Sie die Verpackungsbestandteile aus Karton und Papier sowie Kunststoff und führen Sie sie über die entsprechen- den Sammelsysteme dem Recycling zu.
  • Seite 13 INSYS 19“ ISDN Sicherheit Vorsicht! Überstrom in der Geräteversorgung! Brandgefahr und Beschädigung des Produkts durch Überstrom. Sichern Sie das Produkt mit einer geeigneten Sicherung gegen Ströme höher als 1,6 A ab. Vorsicht! Überspannung und Spannungsspitzen aus dem Stromnetz! Brandgefahr und Beschädigung des Gerätes durch Überspannung.

  • Seite 14: Lieferumfang

    Lieferumfang INSYS 19“ ISDN Lieferumfang Der Lieferumfang für das INSYS 19“ ISDN umfasst die im Folgenden aufgeführten Zubehörteile. Bitte kontrollieren Sie, ob alle angegebenen Zubehörteile in Ihrem Karton enthalten sind. Sollte ein Teil fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Distributor.

  • Seite 15: Technische Daten

    INSYS 19“ ISDN Technische Daten Technische Daten Physikalische Merkmale Vorsicht! Überspannung und Spannungsspitzen aus dem Stromnetz! Brandgefahr und Beschädigung des Gerätes durch Überspannung. Installieren Sie einen geeigneten Überspannungsschutz. Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen.

  • Seite 16: Technologische Merkmale

    Senden T-Mobile, Vodafone, E-Plus Tabelle 2: Technologische Eigenschaften Zulassungen Der/das INSYS 19“ ISDN hat die folgende Lizenznummer für den Anschluss an das öffentliche Telefonnetz: CE-0682 für Europa (EU), die Schweiz und Norwegen. Der/das INSYS 19“ ISDN entspricht den europäischen Sicherheitsanforderungen IEC 60 950.

  • Seite 17: Anzeigen- Und Bedienelemente

    INSYS 19“ ISDN Anzeigen- und Bedienelemente Anzeigen- und Bedienelemente Abbildung 1: LEDs auf der Gerätevorderseite Position Bezeichnung Grifflasche TX-LED (Transmit Data LED) Data Carrier Detect LED Reset-Taster Off Hook LED RX-LED (Receive Data LED) Power LED Tabelle 3: Beschreibung der LEDs auf der Gerätevorderseite...

  • Seite 18: Bedeutung Der Anzeigen

    Tabelle 4: Bedeutung der LED-Anzeigen Funktion der Bedienelemente Bezeichnung Bedienung Bedeutung Reset-Taster Mindestens 1 Sekunde Setzt das INSYS 19“ ISDN lang drücken. zurück und startet es neu Grifflasche Ziehen Zum Aus- und Einbauen im Rack. Tabelle 5: Funktionsbeschreibung und Bedeutung der Bedienelemente...

  • Seite 19: Anschlüsse

    INSYS 19“ ISDN Anschlüsse Anschlüsse Anschlüsse Vorderseite Abbildung 2: Anschlüsse auf der Gerätevorderseite Position Bezeichnung ISDN-Telefonleitungsanschluss Phoenix-Steckklemme ISDN-Telefonleitungsanschluss (RJ45-Line-Buchse) Tabelle 6: Anschlüsse auf der Gerätevorderseite...

  • Seite 20: Belegung Phoenix Steckklemmen

    Anschlüsse INSYS 19“ ISDN Belegung Phoenix Steckklemmen Klemme Beschreibung Empfangsleitung Rx Sendeleitung Tx Empfangsleitung Rx Sendeleitung Tx Tabelle 7: Belegung des Phoenix-Steckklemmen Belegung RJ45-Anschluss Belegung Beschreibung Nicht verbunden. Nicht verbunden. Klemme a2 Empfangsleitung Rx Klemme a1 Sendeleitung Tx Klemme b1...

  • Seite 21: Cept-Anschluss Rückseite

    INSYS 19“ ISDN Anschlüsse CEPT-Anschluss Rückseite Abbildung 3: CEPT-Anschluss auf der Geräterückseite Bezeichnung Beschreibung Input/Output Masse DTR~ Data Terminal Ready TTL-Pegel Input Ring Indication TTL-Pegel Output Spannungsversorgung Spannungsversorgung Masse Masse Masse Transmit Data TTL-Pegel Input Receive Data TTL-Pegel Output RTS~...

  • Seite 22: Funktionsübersicht

    Abhängigkeit vom DTR-Signal oder unabhängig von einer Statusleitung initiieren.  Versenden von Meldungen via Datenverbindung, SMS oder Email Das INSYS 19“ ISDN kann über die serielle Schnittstelle durch AT- Befehle den Aufbau von Verbindungen oder Versand von Meldungen via SMS und Email über einen SMS-Provider auslösen.
  • Seite 23 INSYS 19“ ISDN Funktionsübersicht  Fernkonfiguration Das INSYS 19“ ISDN kann aus der Ferne mit Hilfe eines anderen INSYS-ISDN-Gerätes und einem Terminalprogramm konfiguriert werden.

  • Seite 24: Montage

    Montage INSYS 19“ ISDN Montage Dieser Abschnitt erklärt, wie Sie das INSYS 19“ ISDN in einem geeigneten 19- Zoll-Rack montieren und wieder demontieren können. Vorsicht! Nässe und Flüssigkeiten aus der Umgebung können ins Innere des INSYS 19“ ISDN gelangen! Brandgefahr und Beschädigung des Produkts.
  • Seite 25 INSYS 19“ ISDN Montage Entfernen Sie das Slot-Blech.
  • Seite 26 INSYS 19“ ISDN Setzen Sie die hervorstehende Kante am Gehäuse des INSYS 19“ ISDN in die Führungsschiene und schieben Sie das INSYS 19“ ISDN mit sanften Druck ins 19-Zoll-Rack, bis es einrastet. Schrauben Sie das INSYS 19“ ISDN am 19-Zoll-Rack fest.
  • Seite 27 Sie benötigen einen Kreuzschlitzschraubendreher.  Die Stromversorgung des Schaltschranks und des 19-Zoll-Racks ist abgestellt und gegen versehentliches Wiedereinschalten gesichert. Lösen Sie die Befestigungsschrauben am INSYS 19“ ISDN. Ziehen Sie das INSYS 19“ ISDN an der Grifflasche aus dem 19-Zoll- Rack.

  • Seite 28: Inbetriebnahme

    Inbetriebnahme INSYS 19“ ISDN Inbetriebnahme Dieser Abschnitt erklärt, wie Sie das INSYS 19“ ISDN in Betrieb nehmen, d.h. das INSYS 19“ ISDN mit einem PC verbinden, an die Standleitung anschließen und testen. INSYS 19“ ISDN zur Konfiguration an einen PC anschließen So verbinden Sie das INSYS 19“...
  • Seite 29 Inbetriebnahme  Sie erhalten OK zurück.  Wenn Sie kein OK zurückerhalten, prüfen Sie den Anschluss und ob das INSYS 19“ ISDN mit Spannung versorgt ist. Wiederholen Sie den Test.  Die RX/TX LED leuchtet auf, während Sie tippen. ...

  • Seite 30: Bedienprinzip

    Unter Linux können Sie das Programm „minicom“ verwenden. Konfigurieren und Einstellen des INSYS 19“ ISDN mit einem Terminalprogramm Hier erfahren Sie, wie Sie prinzipiell vorgehen, um das INSYS 19“ ISDN mit einem Terminalprogramm zu konfigurieren und bedienen. ...
  • Seite 31 Befehlsreferenz“. Speichern Sie Ihre Eingaben mit AT&W.  Nicht alle Einstellungen am INSYS 19“ ISDN müssen aktiv durch die Eingabe von AT&W gespeichert werden. Manche Einstellungen werden sofort automatisch gespeichert. Wir empfehlen Ihnen trotzdem, als letzen Schritt Ihrer Konfigurationsarbeit den Befehl AT&W an das IN 19“...

  • Seite 32: Funktionen

    „Applikation“ oder der PC mit dem Terminalprogramm an der seriellen Schnittstelle die Hardware-Datenflusskontrolle unterstützen, sonst nimmt das INSYS 19“ ISDN die eingehende Verbindung nicht an. In diesem Fall muss die Hardware-Datenflusskontrolle im INSYS 19“ ISDN deaktiviert sein, damit eine Verbindung unabhängig vom Status der Applikation angenommen wird.
  • Seite 33 BUSY das INSYS 19“ ISDN Kommt keine Verbindung NO CARRIER zustande, meldet das INSYS 19“ ISDN Wenn das INSYS 19“ ISDN keine NO DIALTONE Wählprozedur starten kann, meldet Um während einer Datenverbindung in den Kommandomodus umzuschalten, verwenden Sie die Escape-Sequenz Davor und danach dürfen 1...
  • Seite 34 INSYS 19“ ISDN abnimmt und die Verbindung annimmt, verwenden ATS0=<n> Sie den Befehl Ersetzen Sie <n> mit der Anzahl der Klingelzeichen Um eine Verbindung zu beenden und das INSYS 19“ ISDN zum Auflegen zu veranlassen, verwenden Sie den Befehl...

  • Seite 35: Automatischer Anruf

    Die Rufnummer für den automatischen Anruf wird aus der Wahltabelle „catab“ entnommen. Wenn eine Verbindung nicht erfolgreich aufgebaut werden konnte, wählt das INSYS 19“ ISDN die nächste Rufnummer aus der Wahlliste. Kann keine der Zielrufnummern aus der Wahlliste erreicht werden, leitet das INSYS 19“ ISDN eine automatische Wahlwiederholung ein.
  • Seite 36 Funktionen INSYS 19“ ISDN Um einen automatischen Anruf auszulösen, verwenden Sie den Befehl Mit dem Parameter <n> bestimmen Sie das Ereignis, das den Verbindungsaufbau auslöst. Ersetzen Sie <n> mit dem Wert - „6“ für einen Verbindungsaufbau, wenn die Steuerleitung DTR aktiv ist;...
  • Seite 37 INSYS 19“ ISDN Funktionen Optionale weitere Einstellungen: Abbruch des Anrufs nach n Sekunden cato=<n> eines nicht erfolgreichen Anrufs. n = 3..255 (default: 15). Rufpause von n Sekunden vor dem capa=<n> nächsten Anrufversuch. n = 0..255 (default: 3, n=0 kein Anrufversuch).

  • Seite 38: Automatischen Anruf Deaktivieren

    INSYS 19“ ISDN 11.1.2 Automatischen Anruf deaktivieren Wenn die Funktion „automatischer Anruf“ aktiv ist, nimmt das INSYS 19“ ISDN keine AT-Befehle mehr an. Um das INSYS 19“ ISDN wieder konfigurieren zu können, müssen Sie die Funktion wieder deaktivieren. Das INSYS 19“ ISDN bei aktiver Funktion „automatischer Anruf“ in den Konfigurationsmodus bringen ...

  • Seite 39: Datenflusskontrolle

    CTS-Leitung auf „high“ gesetzt. Die Applikation kann umgekehrt dem INSYS 19“ ISDN signalisieren, den Datenfluss zu unterbrechen. Dies geschieht über die RTS Leitung. Ist sie auf „low“ gesetzt, unterbricht das INSYS 19“ ISDN den Datentransfer zur Applikation. Die Applikation setzt sie auf „high“, um Daten vom INSYS 19“...

  • Seite 40: Software-Datenflusskontrolle Mit Xon/Xoff

    Daten entgegengenommen werden können, sendet das INSYS 19“ ISDN ein XON- Zeichen an die Applikation. Dieses Zeichen veranlasst die Applikation, wieder Daten an das INSYS 19“ ISDN zu senden. Analog kann die Applikation XON-/XOFF- Zeichen in den Datenstrom einfügen, um den Datenfluss an- und abzuschalten. Die XON-/XOFF-Datenflusskontrolle ist nur möglich, wenn in den zu übertragenden...

  • Seite 41: Fernkonfiguration

    Anrufer sind zugelassen. 11.3.1 Fernkonfiguration eines INSYS 19“ ISDN Im folgenden finden Sie die Befehle um ein INSYS 19“ ISDN mit Hilfe eines zweiten INSYS 19“ ISDN fernzukonfigurieren:  Sie sind mit dem lokalen INSYS 19“ ISDN über ein Terminalprogramm verbunden.

  • Seite 42: Einstellen Der Fernkonfigurationsrufnummer

    Fernkonfigurationsrufnummer, verwenden Sie den Befehl 11.3.3 Einstellen des Fernkonfigurationspasswort Sie können ein Passwort beim INSYS 19“ ISDN eintragen, um die Sicherheit für die Fernkonfiguration zu erhöhen. In der Defaulteinstellung ist kein Passwort eingetragen. Konfiguration mit AT-Befehlen Um ein Passwort festzulegen, verwenden AT**rpwd=<Passwort>...

  • Seite 43: Einstellen Der Zugelassenen Anrufer Für Die Fernkonfiguration

    Anrufer-Nummern für die Fernkonfiguration des INSYS 19“ ISDN zugelassen werden. Das INSYS 19“ ISDN weist dann jeden eingehenden Anruf, dessen Rufnummer nicht zu einem der Einträge dieser Tabelle passt, ab. Das INSYS 19“ ISDN vergleicht dazu die Nummer des Anrufers mit den Listeneinträgen. Der Vergleich beginnt mit dem letzten Zeichen der Rufnummer.

  • Seite 44: Anschlusskonfiguration Des Insys 19" Isdn Am Isdn-Basisanschluss

    Ein Anlagenanschluss ist ein besonderer ISDN-Anschluss, an dem Geräte hinter dem Anschluss mit besonderen Durchwahlen von außen erreichbar sind. Um das INSYS 19“ ISDN an einem Anlagenanschluss zu betreiben, müssen Sie die Anschlussart „Anlagenanschluss“ einstellen.  Damit ist nicht der Betrieb an einer ISDN-Telefonanlage gemeint.

  • Seite 45: Security Callback

    Funktionen 11.5 Security Callback Mit der Security Callback Funktion kann das angerufene INSYS 19“ ISDN einen automatischen Rückruf zu einer voreingestellten Nummer durchführen. Versucht ein ISDN-Gerät, eine Datenverbindung zu einem entfernten INSYS 19“ ISDN aufzubauen, vergleicht das angerufene INSYS 19“ ISDN die Rufnummer des Anrufers mit den Einträgen seiner „Access-Tabelle“.
  • Seite 46 Funktionen INSYS 19“ ISDN Um die Rückrufzeit (Pausenzeit zwischen Anruf und Rückruf) einzustellen , AT**CAPA=<n> verwenden Sie <n> entspricht der Zeit in Sekunden AT&W Diese Einstellungen speichern Sie mit Zur Deaktivierung des Security Callbacks AT**CMDS2=0 verwenden Sie den Befehl...

  • Seite 47: Selektive Rufannahme

    Anrufers mit jedem Eintrag der Liste. Dabei beginnt der Vergleich mit dem letzten Zeichen einer Rufnummer, bis ein Eintrag übereinstimmt. Ist ein Eintrag der Tabelle auf Stern (*) gesetzt, nimmt das INSYS 19“ ISDN jeden eingehenden Anruf an. In der Defaulteinstellung ist die Liste leer.
  • Seite 48 Funktionen INSYS 19“ ISDN Um sich die Rufnummer eines Anrufers mit ATV2 der RING-Meldung ausgeben zu lassen, verwenden Sie den Befehl...

  • Seite 49: Ta+Configurator

    Sie auch durch Voranstellen von AT** direkt eingeben, ohne zuvor zum speziellen Befehlssatz des TA+Configurators zu wechseln. Den TA+Configurator benutzen Sie speziell für einige Funktionen des INSYS 19“ ISDN, z.B. während einer Fernkonfiguration. Eine Liste der Befehle finden Sie im Kapitel „TA+Configurator-Befehle“.

  • Seite 50: Übertragungsprotokoll Einstellen

    Übertragungsprotokoll einstellen Die Informationsübertragung im ISDN B-Kanal erfolgt über bestimmte Protokolle. Das INSYS 19“ ISDN unterstützt verschiedene ISDN-Protokolle, die Sie jeweils für bestimmte Anwendungen benutzen. In der folgenden Tabelle sind alle vom INSYS 19“ ISDN unterstützen Protokolle mit Verwendungsbeispielen aufgeführt.

  • Seite 51: Tabelle 10: Unterstützte Isdn-Protokolle Und Verwendung

    INSYS 19“ ISDN Funktionen ATB Protokoll Verwendung MLPPP Zur Kanalbündelung; besitzt eine höhere Übertra- gungsrate von bis zu 128 kb/s. Tabelle 10: Unterstützte ISDN-Protokolle und Verwendung Konfiguration mit AT-Befehlen Setzen Sie zur Auswahl des Protokolls für ATB<n> den Parameter <n> einen Wert aus der Spalte „AT-<n>“...

  • Seite 52: Clip Eingehender Anrufe Ausgeben

    Rufnummer von eingehenden Anrufen über seine serielle Schnittstelle ausgeben. Diese Funktion können Sie z.B. zum Quittieren von Meldungen nutzen, die eine Applikation über das INSYS 19“ ISDN an ein Mobiltelefon versendet hat. Die CLIP des Anrufers wird im Format [xxxxxxxx] ausgegeben.

  • Seite 53: 11.10 Zurücksetzen Des Geräts

    INSYS 19“ ISDN Funktionen 11.10 Zurücksetzen des Geräts Das INSYS 19“ ISDN kann auf mehrere Arten zurückgesetzt (neu gestartet) werden: Durch kurzzeitiges Unterbrechen der Spannungsversorgung, durch Drücken des Reset-Tasters an der Gerätevorderseite für mindestens drei Sekunden, durch Verbinden des Eingangs „RESET“ mit GND für mindestens drei Sekunden, oder mit Hilfe eines AT-Befehls.

  • Seite 54: Isdn-Fehlermeldungen

    ISDN-Fehlermeldungen INSYS 19“ ISDN ISDN-Fehlermeldungen Im Protokollspeicher des INSYS 19“ ISDN wird bei einem fehlerhaften Verbindungsaufbau die genaue Fehlerursache protokolliert. Möglicherweise vorkommende Fehlermeldungen sind hier beschrieben; eine komplette Liste der möglichen Fehlermeldungen finden Sie in der darauf folgenden Tabelle (siehe Kap.
  • Seite 55 Format hat oder unvollständig ist. No circuit/channel available (Fehlercode 34A2) Momentan ist kein B-Kanal für einen Anruf frei. Daraufhin löst das INSYS 19“ ISDN eine Blockadefreischaltung aus und macht damit einen B-Kanal frei. ISDN network out of order (Fehlercode 34A6) Probleme im ISDN-Netz.

  • Seite 56: Erweiterte Fehlermeldungen Bei Isdn

    ISDN-Fehlermeldungen INSYS 19“ ISDN 12.1 Erweiterte Fehlermeldungen bei ISDN Ursache Bedeutung AT Rück- X.25 Rück- meldung meldung (hexadezimal) 0000 Keine Fehler 0001 NCPI ignoriert 0002 Flags ignoriert 0003 Alert bereits gesendet 1001 Zu viele CAPI-Applicationen 1002 Logische Blockgröße zu klein 1003 Buffer größer als 64k...
  • Seite 57 INSYS 19“ ISDN ISDN-Fehlermeldungen Ursache Bedeutung AT Rück- X.25 Rück- meldung meldung (hexadezimal) 3006 B3-Protokollparameter nicht unterstützt 3007 B-Kanal Protokollkombination nicht unter- stützt 3008 NCPI nicht unterstützt 3009 Unbekannter CIP-Wert 300a Flags nicht unterstützt 300b Facility nicht unterstützt 300c Datenlänge nicht unterstützt 300d Reset-Prozedur nicht unterstützt...
  • Seite 58 ISDN-Fehlermeldungen INSYS 19“ ISDN Ursache Bedeutung AT Rück- X.25 Rück- meldung meldung (hexadezimal) 349A Non selected user clearing 00, 78 349B Destination out of order 09, 78 349C invalid number format 13, 78 349D Facility rejected 13, 78 349E Response to STATUS ENQUIRY...
  • Seite 59 INSYS 19“ ISDN ISDN-Fehlermeldungen Ursache Bedeutung AT Rück- X.25 Rück- meldung meldung (hexadezimal) 34DB Invalid transit network selection 21, 78 34DF Invalid message, unspecified 21, 78 34E0 Mandatory information element missing 21, 78 34E1 Message type non-existent or not imple-...

  • Seite 60: Wartung

    Ein Firmware-Update können Sie mit einem Terminalprogramm, das XMODEM-1k-Uploads unterstützt (wie z.B. Hyperterminal), durchführen. Firmware Update mit einem Terminalprogramm So können Sie eine neue Firmware auf das INSYS 19“ ISDN aufspielen.  Sie benötigen ein Terminal Programm, das Xmodem-1k-Dateitransfers unterstützt, z.B.
  • Seite 61 Schritt 4 zu wiederholen. Sollte dies fehlschlagen und das INSYS 19“ ISDN nicht mehr auf AT-Befehle reagieren, wenden Sie sich bitte an den Support von INSYS MICROELECTRONICS.  Das INSYS 19“ ISDN setzt sich selbst zurück und ist danach wieder betriebsbereit.

  • Seite 62: Firmware-Historie

    Firmware-Historie INSYS 19“ ISDN Firmware-Historie Datum Version Beschreibung  Neuentwicklung 10.02.2006 1.025  Alle alarmspezifischen Parameter (aldest, altxt, 02.05.2007 1.026 altxt1, altxt2, alchg) bleiben durch Setzen der Werkseinstellung mit AT&F unberücksichtigt  Beim Versand von SMS-Nachrichten wird der 1.027 06.2007...

  • Seite 63: At-Befehlsreferenz

    INSYS 19“ ISDN AT-Befehlsreferenz AT-Befehlsreferenz Defaultwerte sind fett gedruckt. Befehl Beschreibung Letzten Befehl wiederholen Dieser Befehl wiederholt die Kommandos der zuletzt eingegebenen Be- fehlszeile. Ankommenden Ruf entgegennehmen Mit diesem Befehl kann ein Anruf angenommen werden, wenn die automa- tische Rufannahme ausgeschaltet ist (Register S0 = 0). Ein ankommender Ruf wird durch die Meldung “RING“...
  • Seite 64 Beschreibung Setzt lokale Baudrate AT%B Setzt die lokale Baudrate des INSYS ISDN TA auf den gewünschten Wert (fester Wert) oder auf Autodetektion. Wenn Autodetektion eingestellt ist, erkennt der INSYS ISDN TA die benötigte Baudrate mit jedem durch das Terminalprogramm (PC) neu eingegebenen AT-Befehl. Bei allen anderen Einstellungen muss am PC die gleiche Baudrate eingestellt sein.
  • Seite 65 Um die eigene Subadresse einzustellen siehe Befehl sub. CALLEDnumber Hinweis 2: Bei einem angehängten "e" an die , wird angezeigt, dass eine Verbindung zum internen Fernzugang des INSYS ISDN TA ausgeführt werden soll. Dazu muss das X.75 Pro- tokoll (ATB10) benutzt werden.
  • Seite 66 AT-Befehlsreferenz INSYS 19“ ISDN Befehl Beschreibung DTR-Behandlung AT&D Bestimmt das Verhalten des INSYS ISDN TA beim Wechsel der DTE- Leitung DTR von EIN nach AUS. Zustand der DTR-Leitung wird ignoriert AT&D Zustand der Kontrollleitung DTR wird ausgewertet: Fallen- AT&D2 des Signal auf der DTR-Leitung bricht eine bestehende ISDN-Verbindung ab (Default).
  • Seite 67 Übertragungsbaudrate 19.200 bit/s ATN5 Zurückkehren in den Online-Modus Wenn sich der INSYS ISDN TA, nach Eingabe der Escapesequenz während einer vorhandenen Verbindung, im Befehlsmodus befindet, setzt ATO den INSYS ISDN TA wieder zurück in den Datenmodus. Muss der letzte Befehl in einer AT Befehlszeile sein.
  • Seite 68 CTS ist immer EIN AT&R1 Behandlung ankommender Rufe AT#R Bestimmt das Verhalten des INSYS ISDN TA, wenn ein eingehender Ruf empfangen wird. Wenn AT#R1 gesetzt ist, werden alle ankommenden Rufe, unabhängig von allen anderen Einstellungen ignoriert. Löscht die automatische Abweisung aller eingehenden An-...
  • Seite 69 INSYS 19“ ISDN AT-Befehlsreferenz Befehl Beschreibung Alarmtexte AT*V Abfrage der Alarmtexte AT*V<n>? Definiert den Alarmtext der jeweiligen Meldung. AT*V<n>=<xx> <n> Sammelmeldung (160 Zeichen ohne Einzelmeldun- gen, 120 Zeichen mit Einzelmeldungen) Einzelmeldung für Alarm 1 Einzelmeldung für Alarm 2 <xx> Alarmtext Der Index n=0 kann entfallen.

  • Seite 70: Tabelle 12: Übersicht Der At-Befehle

    AT-Befehlsreferenz INSYS 19“ ISDN Befehl Beschreibung Lade gespeicherte Einstellungen Die aktive Konfiguration wird durch die gespeicherte ersetzt. Dieser Befehl muss immer der letzte Befehl in einer AT Befehlszeile sein. Speichert Rufnummer AT&Z Schreibt die Rufnummer nn als Eintrag mit der Nummer x AT&Zx=nn...

  • Seite 71: Spezielle Isdn-Parameter

    INSYS 19“ ISDN Spezielle ISDN-Parameter Spezielle ISDN-Parameter Mit diesem Befehlssatz können zusätzliche ISDN-Einstellungen vorgenommen werden. In einer Zeile ist nur ein Kommando erlaubt, Defaultwerte sind fett angegeben. Befehl Beschreibung Setzt B-Kanal Blockgröße AT**BSIZE Definiert die maximale Länge x eines empfangenen oder übertragenen Da- tenblocks im B-Kanal (Default: BSIZE = 2048).

  • Seite 72: Tabelle 13: Befehlsübersicht Der Speziellen Isdn-Parameter

    Spezielle ISDN-Parameter INSYS 19“ ISDN Befehl Beschreibung Passwort für Fernkonfiguration AT**RPWD Setzt das Passwort für die Fernkonfiguration auf (1..32 chars). Default: kein Passwort. AT**RPWD= Setzt SPID (optional) AT**SPID Für ISDN Leitungen in den USA muss ein SPID gesetzt werden. Sie be- kommen ihn von Ihrem ISDN Anbieter.

  • Seite 73: Register

    INSYS 19“ ISDN S-Register S-Register Der/das INSYS 19“ ISDN besitzt Statusregister, die den Betrieb steuern. S-Register können mit dem ATS-Befehl gelesen und geschrieben werden. Bestimm- te S-Register können nur gelesen werden, in anderen kann nur ein bestimmter Wertebereich eingestellt werden.

  • Seite 74: Ta+Configurator Befehlsreferenz

    TA+Configurator Befehlsreferenz INSYS 19“ ISDN TA+Configurator Befehlsreferenz Befehl Beschreibung at.s , at.opt, AT-Kommandos zur Steuerung der S-Register at.rcs Baudrate seriell Baudrate ISDN bsize Frame Länge catab<x> Rufnummernspeicher anzeigen cato Call Timeout capa Call Pause catry Calls Retry ccts CTS Verhalten...

  • Seite 75: Tabelle 15: Übersicht Der Ta+Configurator-Befehle

    INSYS 19“ ISDN TA+Configurator Befehlsreferenz Befehl Beschreibung prty Parität seriell einstellen ISDN Anschlussart einstellen quit, exit, go TA+Configurator verlassen racctab Zugriffstabelle für Fernkonfiguration einstellen reset (nur POX) Reset (hardware) ridle Idle data timeout (remote) mua, rmua<n> Konfiguration der Ausgangspins rmsn...

  • Seite 76: Entsorgung

    Entsorgung INSYS 19“ ISDN Entsorgung 19.1 Rücknahme der Altgeräte Gemäß den Vorschriften der WEEE ist die Rücknahme und Verwertung von INSYS- Altgeräten für unsere Kunden wie folgt geregelt: Bitte senden Sie Ihre Altgeräte frachtfrei an folgende Adresse: Frankenberg-Metalle Gärtnersleite 8...

  • Seite 77: Konformitätserklärung

    INSYS 19“ ISDN Konformitätserklärung Konformitätserklärung Dieses Gerät entspricht den Anforderungen der Richtlinie des Rats über die Anglei- chung von Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit 2004/108/EC und der Niederspannungsrichtlinie 2006/95/EC sowie der Richtlinie R&TTE 1999/5/EC. Wir senden Ihnen eine Kopie der Konformitätserklärung gerne auf Anfrage zu.

  • Seite 78: Tabellen & Abbildungen

    Tabellen & Abbildungen INSYS 19“ ISDN Tabellen & Abbildungen 21.1 Tabellenverzeichnis Tabelle 1: Physikalische Eigenschaften ..............15 Tabelle 2: Technologische Eigenschaften ............... 16 Tabelle 3: Beschreibung der LEDs auf der Gerätevorderseite ......... 17 Tabelle 4: Bedeutung der LED-Anzeigen..............18 Tabelle 5: Funktionsbeschreibung und Bedeutung der Bedienelemente ....18 Tabelle 6: Anschlüsse auf der Gerätevorderseite ............

  • Seite 79: Stichwortverzeichnis
