Inhaltszusammenfassung für INSYS 19“ ISDN

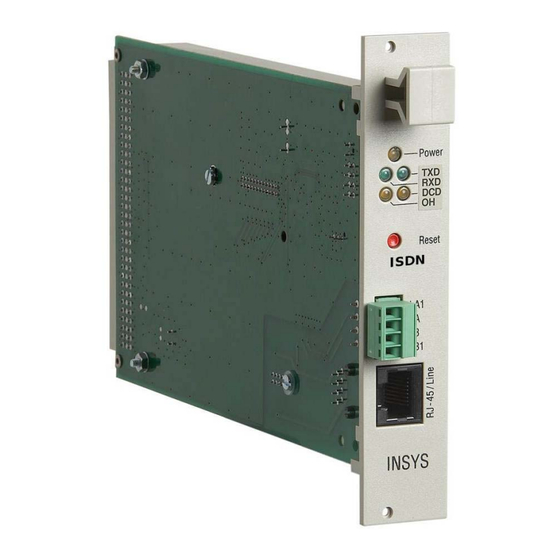

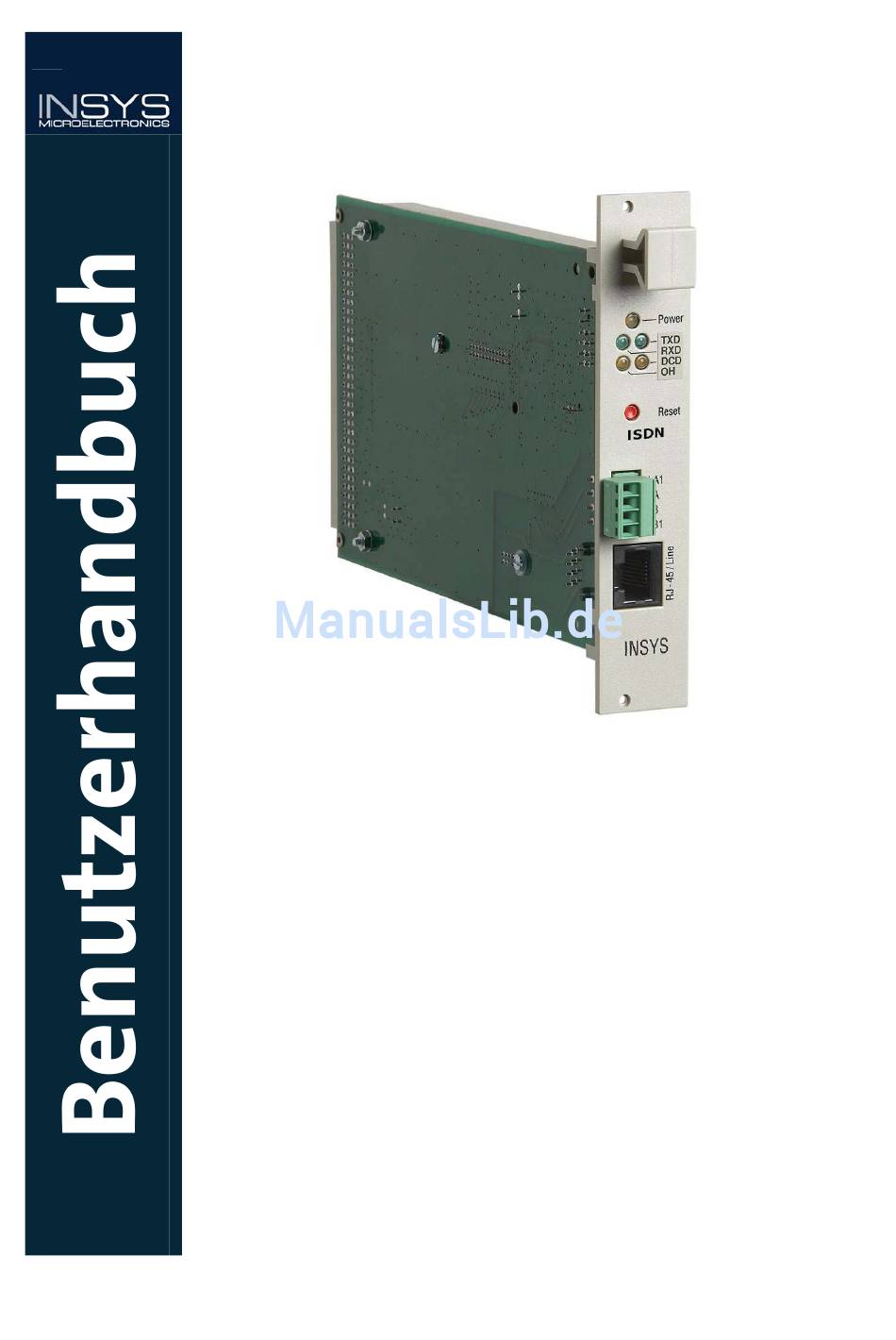

- Seite 1 INSYS 19“ ISDN Sep-09...
- Seite 3 Copyright © September 09 INSYS MICROELECTRONICS GmbH Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Dokumen- tation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg. Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein Hinweis auf die freie Verwendbarkeit desselben.
-
Seite 4: Inhaltsverzeichnis
Inhalt Sicherheit......................6 Bestimmungsgemäße Verwendung .................. 6 Technische Grenzwerte ...................... 7 Gewährleistungsbestimmungen ..................7 Schilder und Symbole ......................8 1.4.1 Symbole und Signalwörter ..................... 8 Pflichten des Betreibers...................... 9 Qualifikation des Personals....................9 Sicherheitshinweise zum Transport................... 9 Sicherheitshinweise zur elektrischen Installation............. 9 Grundlegende Sicherheitshinweise ................. - Seite 5 Einstellen der Fernkonfigurationsrufnummer ............38 11.4.3 Einstellen des Fernkonfigurationspasswort............. 38 11.4.4 Einstellen der zugelassenen Anrufer für die Fernkonfiguration......39 11.5 Anschlusskonfiguration des INSYS 19“ ISDN am ISDN-Basisanschluss ......40 11.5.1 Konfiguration am Mehrgeräteanschluss (PMP, Punkt-zu-Mehrpunkt).... 40 11.5.2 Konfiguration am Anlagenanschluss (PTP, Punkt-zu-Punkt)....... 40 11.6 Security Callback ......................
-
Seite 6: Sicherheit
Sicherheit INSYS 19“ ISDN Sicherheit Der Abschnitt Sicherheit verschafft einen Überblick über die für den Betrieb des Produkts zu beachtenden Sicherheitshinweise. Das Produkt ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand ver- lassen. -
Seite 7: Technische Grenzwerte
INSYS 19“ ISDN Sicherheit Technische Grenzwerte Das Produkt ist ausschließlich für die Verwendung innerhalb der in den Datenblättern angegebenen technischen Grenzwerte bestimmt. Folgende Grenzwerte sind einzuhalten: Die Umgebungstemperaturgrenzen dürfen nicht unter- bzw. überschritten werden. Der Versorgungsspannungsbereich darf nicht unter- bzw. überschritten werden. -
Seite 8: Schilder Und Symbole
Sicherheit INSYS 19“ ISDN Schilder und Symbole 1.4.1 Symbole und Signalwörter Gefahr! Schwere gesundheitliche Schäden / Lebensgefahr Eines dieser Symbole in Verbindung mit dem Signalwort Gefahr kennzeichnet eine unmittelbare drohende Gefahr. Bei Missach- tung sind Tod oder schwerste Verletzungen die Folge. -
Seite 9: Pflichten Des Betreibers
INSYS 19“ ISDN Sicherheit Pflichten des Betreibers Der Betreiber muss grundsätzlich die in seinem Land geltenden nationalen Vorschriften bezüglich Betrieb, Funktionsprüfung, Reparatur und Wartung von elektronischen Gerä- ten beachten. Qualifikation des Personals Die Installation, Inbetriebnahme und Wartung des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen, das vom Anlagenbetreiber dazu autorisiert wurde. -
Seite 10: Grundlegende Sicherheitshinweise
Sicherheit INSYS 19“ ISDN Grundlegende Sicherheitshinweise Vorsicht! Nässe und Flüssigkeiten aus der Umgebung können ins Innere des Produkts gelangen! Brandgefahr und Beschädigung des Produkts. Das Produkt darf nicht in nassen oder feuchten Umgebungen oder direkt in der Nähe von Gewässern eingesetzt werden. In- stallieren Sie das Produkt an einem trockenen, vor Spritzwasser geschützten Ort. - Seite 11 INSYS 19“ ISDN Sicherheit Vorsicht! Beschädigung durch Chemikalien! Ketone und chlorierte Kohlenwasserstoffe lösen den Kunststoff des Gehäuses und beschädigen die Oberfläche des Geräts. Bringen Sie das Gerät auf keinen Fall mit Ketonen (z.B. Aceton) und chlorierten Kohlenwasserstoffen (z.B. Dichlormethan) in...
-
Seite 12: Lieferumfang
INSYS 19“ ISDN Lieferumfang Der Lieferumfang für das INSYS 19“ ISDN umfasst die im Folgenden aufgeführten Zube- hörteile. Bitte kontrollieren Sie, ob alle angegebenen Zubehörteile in Ihrem Karton ent- halten sind. Sollte ein Teil fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Distributor. -
Seite 13: Technische Daten
INSYS 19“ ISDN Technische Daten Technische Daten Physikalische Merkmale Vorsicht! Überspannung und Spannungsspitzen aus dem Stromnetz! Brandgefahr und Beschädigung des Gerätes durch Überspan- nung. Installieren Sie einen geeigneten Überspannungsschutz. Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen. -
Seite 14: Technologische Merkmale
Tabelle 2: Technologische Eigenschaften Zulassungen Der/das INSYS 19“ ISDN hat die folgende Lizenznummer für den Anschluss an das öffent- liche Telefonnetz: CE-0682 für Europa (EU), die Schweiz und Norwegen. Der/das INSYS 19“ ISDN entspricht den europäischen Sicherheitsanforderungen IEC 60 950. -
Seite 15: Anzeigen- Und Bedienelemente
INSYS 19“ ISDN Anzeigen- und Bedienelemente Anzeigen- und Bedienelemente Abbildung 1: LEDs auf der Gerätvorderseite Position Bezeichnung Grifflasche TX-LED (Transmit Data LED) Data Carrier Detect LED Reset-Taster Off Hook LED RX-LED (Receive Data LED) Power LED Tabelle 3: Beschreibung der LEDs auf der Gerätevorderseite... -
Seite 16: Bedeutung Der Anzeigen
Tabelle 4: Bedeutung der LED-Anzeigen Funktion der Bedienelemente Bezeichnung Bedienung Bedeutung Reset-Taster Mindestens 1 Sekunde lang Setzt das INSYS 19“ ISDN drücken. zurück und startet es neu Grifflasche Ziehen Zum Aus- und Einbauen im Rack. Tabelle 5: Funktionsbeschreibung und Bedeutung der Bedienelemente... -
Seite 17: Anschlüsse
INSYS 19“ ISDN Anschlüsse Anschlüsse Anschlüsse Vorderseite Abbildung 2: Anschlüsse auf der Gerätevorderseite Position Bezeichnung ISDN-Telefonleitungsanschluss Phoenix-Steckklemme ISDN-Telefonleitungsanschluss (RJ45-Line-Buchse) Tabelle 6: Anschlüsse auf der Gerätevorderseite... -
Seite 18: Belegung Phoenix Steckklemmen
Anschlüsse INSYS 19“ ISDN Belegung Phoenix Steckklemmen Klemme Beschreibung Empfangsleitung Rx Sendeleitung Tx Empfangsleitung Rx Sendeleitung Tx Tabelle 7: Belegung des Phoenix-Steckklemmen Belegung RJ45-Anschluss Belegung Beschreibung Nicht verbunden. Nicht verbunden. Klemme a2 Empfangsleitung Rx Klemme a1 Sendeleitung Tx Klemme b1... -
Seite 19: Cept-Anschluss Rückseite
INSYS 19“ ISDN Anschlüsse CEPT-Anschluss Rückseite Abbildung 3: CEPT-Anschluss auf der Geräterückseite Bezeichnung Beschreibung Input/Output Masse DTR~ Data Terminal Ready TTL-Pegel Input Ring Indication TTL-Pegel Output Spannungsversorgung Spannungsversorgung Masse Masse Masse Transmit Data TTL-Pegel Input Receive Data TTL-Pegel Output RTS~... -
Seite 20: Funktionsübersicht
Das INSYS 19“ ISDN kann über die serielle Schnittstelle durch AT-Befehle den Aufbau von Verbindungen oder Versand von Meldungen via SMS und Email über einen SMS-Provider auslösen. Fernkonfiguration Das INSYS 19“ ISDN kann aus der Ferne mit Hilfe eines anderen INSYS- ISDN-Gerätes und einem Terminalprogramm konfiguriert werden. -
Seite 21: Symbole Und Formatierungen Dieser Anleitung
INSYS 19“ ISDN Symbole und Formatierungen dieser Anleitung Symbole und Formatierungen dieser Anleitung Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in die- sem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ihnen das Le- sen und Auffinden der für Sie wichtigen Information erleichtern. Der folgende Text ent- spricht in seiner Struktur den Handlungsanweisungen dieses Handbuchs. -
Seite 22: Montage
Montage INSYS 19“ ISDN Montage Dieser Abschnitt erklärt, wie Sie das INSYS 19“ ISDN in einem geeigneten 19-Zoll- Rack montieren und wieder demontieren können. Vorsicht! Nässe und Flüssigkeiten aus der Umgebung können ins Innere des INSYS 19“ ISDN gelangen! Brandgefahr und Beschädigung des Produkts. - Seite 23 INSYS 19“ ISDN Montage Gerät in 19-Zoll-Rack montieren So montieren Sie das INSYS 19“ ISDN in einem 19-Zoll-Rack: Das verwendete 19-Zoll-Rack muss zum INSYS 19“ ISDN kompatibel sein. Sie benötigen einen Kreuzschlitzschraubendreher. Lösen Sie die Befestigung eines Slot-Blechs am 19-Zoll-Rack.
- Seite 24 Montage INSYS 19“ ISDN Setzen Sie die hervorstehende Kante am Gehäuse des INSYS 19“ ISDN in die Führungsschiene und schieben Sie das INSYS 19“ ISDN mit sanften Druck ins 19-Zoll-Rack, bis es einrastet. Schrauben Sie das INSYS 19“ ISDN am 19-Zoll-Rack fest.
- Seite 25 Sie benötigen einen Kreuzschlitzschraubendreher. Die Stromversorgung des Schaltschranks und des 19-Zoll-Racks ist abge- stellt und gegen versehentliches Wiedereinschalten gesichert. Lösen Sie die Befestigungsschrauben am INSYS 19“ ISDN. Ziehen Sie das INSYS 19“ ISDN an der Grifflasche aus dem 19-Zoll-Rack.
-
Seite 26: Inbetriebnahme
INSYS 19“ ISDN Inbetriebnahme Dieser Abschnitt erklärt, wie Sie das INSYS 19“ ISDN in Betrieb nehmen, d.h. das IN- SYS 19“ ISDN mit einem PC verbinden, an die Standleitung anschließen und testen. INSYS 19“ ISDN zur Konfiguration an einen PC anschließen So verbinden Sie das INSYS 19“... - Seite 27 INSYS 19“ ISDN Inbetriebnahme Wenn Sie kein OK zurückerhalten, prüfen Sie den Anschluss und ob das INSYS 19“ ISDN mit Spannung versorgt ist. Wiederholen Sie den Test. Die RX/TX LED leuchtet auf, während Sie tippen. Wenn die RX/TX LED am INSYS 19“ ISDN nicht aufleuchtet, während Sie AT tippen und ein OK zurückerhalten, kann es sein, dass Sie mit einem anderen...
-
Seite 28: Bedienprinzip
Bedienprinzip Dieses Kapitel erklärt Ihnen die grundlegende Vorgehensweise zur Bedienung und Konfi- guration eines INSYS 19“ ISDN. Grundsätzlich wird das INSYS 19“ ISDN über AT-Befehle konfiguriert und bedient. Sie können diese Befehle selbst mit Hilfe eines Terminalpro- gramms und der AT-Befehlsreferenz eingeben. - Seite 29 Bedienprinzip Speichern Sie Ihre Eingaben mit AT&W. Nicht alle Einstellungen am INSYS 19“ ISDN müssen aktiv durch die Eingabe von AT&W gespeichert werden. Manche Einstellungen werden sofort auto- matisch gespeichert. Wir empfehlen Ihnen trotzdem, als letzen Schritt Ihrer Konfigurationsarbeit den Befehl AT&W an das INSYS 19“ ISDN zu überge- ben, damit alle Einstellungen sicher gespeichert werden und nach dem nächsten Neustart zur Verfügung stehen.
-
Seite 30: Funktionen
Das INSYS 19“ ISDN kann über die Telefonleitung einen anderen ISDN-TA (ISDN- Terminal-Adapter) anrufen und eine Datenverbindung herstellen. Nach der Anwahl einer Rufnummer synchronisiert sich das INSYS 19“ ISDN mit dem angerufenen TA und öffnet eine Datenverbindung. Während der aktiven Datenverbindung werden alle ankommen- den Zeichen an den anderen, angerufenen TA übermittelt. - Seite 31 Kommandomodus umzuschal- ten, verwenden Sie die Escape- Sequenz Davor und danach dürfen 1 Sekunde lang keine Daten übertragen werden, damit das INSYS 19“ ISDN in den Kommandomodus umschaltet. Um vom Kommandomodus wieder zur normalen Datenübertragung um- zuschalten, verwenden Sie den Befehl...
-
Seite 32: Automatischer Anruf
Automatischen Anruf einrichten Um einen automatischen Anruf zu konfigurieren, wechseln Sie in den Configurator- Modus des INSYS 19“ ISDN und geben Sie dort zuerst die Zielrufnummern ein, wählen Sie dann den Auslöser für den Verbindungsaufbau aus und setzen Sie anschließend den Re- set-Timer. - Seite 33 INSYS 19“ ISDN Funktionen Um einen automatischen Anruf auszulösen, verwenden Sie den Befehl Mit dem Parameter <n> bestimmen Sie das Ereignis, das den Verbindungsaufbau auslöst. Ersetzen Sie <n> mit dem Wert - „6“ für einen Verbindungsaufbau, wenn die Steuerleitung DTR aktiv ist;...
- Seite 34 Funktionen INSYS 19“ ISDN Rufpause von n Sekunden vor dem nächsten capa=<n> Anrufversuch. n = 0..255 (default: 3, n=0 kein Anrufversuch). Maximale Anzahl von Versuchen für jeden catry=<n> Nummerneintrag in catab. n = 1..255; (default: Um eine Leerlaufzeit einzustellen, nach der die Verbindung abgebaut wird, wenn keine Daten übertragen werden, verwenden Sie...
-
Seite 35: Automatischen Anruf Deaktivieren
Funktionen 11.2.2 Automatischen Anruf deaktivieren Wenn die Funktion „automatischer Anruf“ aktiv ist, nimmt das INSYS 19“ ISDN keine AT- Befehle mehr an. Um das INSYS 19“ ISDN wieder konfigurieren zu können, müssen Sie die Funktion wieder deaktivieren. Das INSYS 19“ ISDN bei aktiver Funktion „automatischer Anruf“ in den Konfigurati- onsmodus bringen ... -
Seite 36: Datenflusskontrolle
Datenflusskontrolle Die Datenflusskontrolle sorgt dafür, dass der Datentransfer unterbrochen wird, sobald der Puffer des INSYS 19“ ISDN einen bestimmten Füllstand übersteigt. Es gibt zwei Mög- lichkeiten der Datenflusskontrolle: über die Steuerleitungen RTS und CTS oder über in den Datenstrom eingefügte Steuerzeichen XON/XOFF. -
Seite 37: Fernkonfiguration
Funktionen 11.4 Fernkonfiguration Sie können das INSYS 19“ ISDN mit einem anderen ISDN-TA aus der Ferne konfigurieren. Um den Zugriff zu schützen, können Sie ein Passwort, zugelassene Anrufer sowie eine eigene Fernkonfigurationsrufnummer einstellen. Die Konfiguration erfolgt über den TA+Configurator. Dieser wird nach dem Verbindungsaufbau zur Fernkonfiguration au- tomatisch gestartet. -
Seite 38: Einstellen Der Fernkonfigurationsrufnummer
AT**rmsn=<Rufnummer> tionsrufnummer, verwenden Sie den Befehl 11.4.3 Einstellen des Fernkonfigurationspasswort Sie können ein Passwort beim INSYS 19“ ISDN eintragen, um die Sicherheit für die Fern- konfiguration zu erhöhen. In der Defaulteinstellung ist kein Passwort eingetragen. Konfiguration mit AT-Befehlen Um ein Passwort festzulegen, verwenden Sie AT**rpwd=<Passwort>... -
Seite 39: Einstellen Der Zugelassenen Anrufer Für Die Fernkonfiguration
INSYS 19“ ISDN weist dann jeden eingehenden Anruf, dessen Rufnummer nicht zu einem der Einträge dieser Tabelle passt, ab. Das INSYS 19“ ISDN vergleicht dazu die Nummer des Anrufers mit den Listeneinträgen. Der Vergleich beginnt mit dem letzten Zeichen der Rufnummer. -
Seite 40: Anschlusskonfiguration Des Insys 19" Isdn Am Isdn-Basisanschluss
Konfiguration am Mehrgeräteanschluss (PMP, Punkt-zu- Mehrpunkt) Um das INSYS 19“ ISDN an einem Mehrgeräteanschluss zu betreiben, müssen Sie ihn da- für konfigurieren und für ihn eine eigene Rufnummer (MSN) einstellen. Die MSN wird immer ohne Vorwahl eingestellt. Bei Betrieb an Telefonanlagen müssen Sie nur die Ne- benstellennummer (Durchwahl) eintragen. -
Seite 41: Security Callback
Stimmt die Rufnummer mit einem Eintrag überein, so wird nach Ablauf der Rückrufzeit die Nummer zurückgerufen, die sich im Eintrag der Callbacknummer be- findet. Im anderen Fall wird der Ruf abgewiesen. Das INSYS 19“ ISDN unternimmt nur einen Callbackversuch. -
Seite 42: Selektive Rufannahme
INSYS 19“ ISDN 11.7 Selektive Rufannahme Das INSYS 19“ ISDN kann so eingestellt werden, dass er ausschließlich Anrufe von zuvor gespeicherten Rufnummern annimmt. Mit nachfolgenden Befehlen können Sie eine Ta- belle mit bis zu 5 bzw. 10 (je nach Firmware) Nummern erstellen. -
Seite 43: Ta+Configurator
Funktionen 11.8 TA+Configurator Das INSYS 19“ ISDN verfügt neben dem AT-Befehlssatz über einen weiteren Befehlssatz, den sogenannten „TA+Configurator“. Diesen speziellen Befehlssatz verwenden Sie neben den AT-Befehlen in einem Terminalprogramm, nachdem Sie zum „TA+Configurator“ ge- wechselt haben. Die Befehle des TA+Configurators können Sie auch durch Voranstellen von AT** direkt eingeben, ohne zuvor zum speziellen Befehlssatz des TA+Configurators zu wechseln. -
Seite 44: 11.9 Übertragungsprotokoll Einstellen
Die Informationsübertragung im ISDN B-Kanal erfolgt über bestimmte Protokolle. Das INSYS 19“ ISDN unterstützt verschiedene ISDN-Protokolle, die Sie jeweils für bestimmte Anwendungen benutzen. In der folgenden Tabelle sind alle vom INSYS 19“ ISDN unter- stützen Protokolle mit Verwendungsbeispielen aufgeführt. In der Defaulteinstellung ist das X.75-Protokoll aktiv. -
Seite 45: Clip Eingehender Anrufe Ausgeben
11.10 CLIP eingehender Anrufe ausgeben Das INSYS 19“ ISDN kann per CLIP (Calling Line Identification Presentation) die Rufnum- mer von eingehenden Anrufen über seine serielle Schnittstelle ausgeben. Diese Funktion können Sie z.B. zum Quittieren von Meldungen nutzen, die eine Applikation über das IN- SYS 19“... -
Seite 46: Zurücksetzen Des Geräts
INSYS 19“ ISDN 11.11 Zurücksetzen des Geräts Das INSYS 19“ ISDN kann auf mehrere Arten zurückgesetzt (neu gestartet) werden: Durch kurzzeitiges Unterbrechen der Spannungsversorgung, durch Drücken des Reset- Tasters an der Gerätevorderseite für mindestens drei Sekunden, durch Verbinden des Eingangs „RESET“ mit GND für mindestens drei Sekunden, oder mit Hilfe eines AT- Befehls. -
Seite 47: Isdn-Fehlermeldungen
INSYS 19“ ISDN ISDN-Fehlermeldungen ISDN-Fehlermeldungen Im Protokollspeicher des INSYS 19“ ISDN wird bei einem fehlerhaften Verbindungsauf- bau die genaue Fehlerursache protokolliert. Möglicherweise vorkommende Fehlermel- dungen sind hier beschrieben; eine komplette Liste der möglichen Fehlermeldungen fin- den Sie in der darauf folgenden Tabelle (siehe Kap. 12.1). - Seite 48 Format hat oder unvollständig ist. No circuit/channel available (Fehlercode 34A2) Momentan ist kein B-Kanal für einen Anruf frei. Daraufhin löst das INSYS 19“ ISDN eine Blockadefreischaltung aus und macht damit einen B-Kanal frei. ISDN network out of order (Fehlercode 34A6) Probleme im ISDN-Netz.
-
Seite 49: Erweiterte Fehlermeldungen Bei Isdn
INSYS 19“ ISDN ISDN-Fehlermeldungen 12.1 Erweiterte Fehlermeldungen bei ISDN Ursache Bedeutung AT Rück- X.25 Rück- meldung meldung (hexadezimal) 0000 Keine Fehler 0001 NCPI ignoriert 0002 Flags ignoriert 0003 Alert bereits gesendet 1001 Zu viele CAPI-Applicationen 1002 Logische Blockgröße zu klein 1003 Buffer größer als 64k... - Seite 50 ISDN-Fehlermeldungen INSYS 19“ ISDN Ursache Bedeutung AT Rück- X.25 Rück- meldung meldung (hexadezimal) 3008 NCPI nicht unterstützt 3009 Unbekannter CIP-Wert 300a Flags nicht unterstützt 300b Facility nicht unterstützt 300c Datenlänge nicht unterstützt 300d Reset-Prozedur nicht unterstützt 3301 Layer1 Protokoll-Fehler 3302 Layer2 Protokoll-Fehler, z.B.
- Seite 51 INSYS 19“ ISDN ISDN-Fehlermeldungen Ursache Bedeutung AT Rück- X.25 Rück- meldung meldung (hexadezimal) 34A2 No circuit/channel available 01, 78 34A6 ISDN network out of order 05, 78 34A9 Temporarily failure 05, 78 34AB Access information discarded 05, 78 34AC Requested circuit/channel not available...
- Seite 52 ISDN-Fehlermeldungen INSYS 19“ ISDN Ursache Bedeutung AT Rück- X.25 Rück- meldung meldung (hexadezimal) 34E6 Recovery on timer expiry 21, 78 34E7 Parameter non-existent or not implemented, passed on 21, 78 34EF Protocol error, unspecified 05, 78 34FF Network interworking error, unspecified...
-
Seite 53: Wartung
Verbindung. Dieser versorgt Sie mit der für Ihr INSYS 19“ ISDN geeigneten Firmware-Version. Die Firmware des INSYS 19“ ISDN kann aktualisiert werden, um weitere Funktionen zum INSYS 19“ ISDN hinzuzufügen oder die vorhandenen zu verbessern. Ein Firmware-Update können Sie mit einem Terminalprogramm, das XMODEM-1k-Uploads unterstützt (wie z.B. - Seite 54 INSYS 19“ ISDN zurückzusetzen und den Vorgang ab Schritt 4 zu wiederholen. Sollte dies fehlschlagen und das INSYS 19“ ISDN nicht mehr auf AT-Befehle reagieren, wenden Sie sich bitte an den Support von INSYS MICROELECTRO- NICS. Das INSYS 19“ ISDN setzt sich selbst zurück und ist danach wieder be- triebsbereit.
-
Seite 55: Firmware-Historie
INSYS 19“ ISDN Firmware-Historie Firmware-Historie Datum Version Beschreibung 10.02.2006 1.025 Neuentwicklung 02.05.2007 1.026 Alle alarmspezifischen Parameter (aldest, altxt, altxt1, altxt2, alchg) bleiben durch Setzen der Werkseinstel- lung mit AT&F unberücksichtigt Beim Versand von SMS-Nachrichten wird der Status 18. -
Seite 56: At-Befehlsreferenz
AT-Befehlsreferenz INSYS 19“ ISDN AT-Befehlsreferenz Defaultwerte sind fett gedruckt. Befehl Beschreibung Letzten Befehl wiederholen Dieser Befehl wiederholt die Kommandos der zuletzt eingegebenen Befehlszeile. Ankommenden Ruf entgegennehmen Mit diesem Befehl kann ein Anruf angenommen werden, wenn die automatische Rufannahme ausgeschaltet ist (Register S0 = 0). Ein ankommender Ruf wird durch die Meldung “RING“... - Seite 57 Beschreibung Setzt lokale Baudrate AT%B Setzt die lokale Baudrate des INSYS ISDN TA auf den gewünschten Wert (fester Wert) oder auf Autodetektion. Wenn Autodetektion eingestellt ist, erkennt der INSYS ISDN TA die benötigte Baudrate mit jedem durch das Terminalprogramm (PC) neu eingegebenen AT-Befehl. Bei allen anderen Einstellungen muss am PC die gleiche Baudrate eingestellt sein.
- Seite 58 Wähle Nummer n aus der gespeicherten Rufnummernliste (n=1..3) (Siehe Befehl AT&Z um Nummern zu speichern) ATD<CALLEDnumber>e Ruf zum Fernzugang des INSYS ISDN TA (siehe Hinweis). Hinweis 1: Um die eigene Subadresse einzustellen siehe Befehl sub. Hinweis 2: Bei einem angehängten "e" an die CALLEDnumber, wird angezeigt, dass eine Verbindung zum internen Fernzugang des INSYS ISDN TA ausgeführt werden soll.
- Seite 59 INSYS 19“ ISDN AT-Befehlsreferenz Befehl Beschreibung DTR-Behandlung AT&D Bestimmt das Verhalten des INSYS ISDN TA beim Wechsel der DTE-Leitung DTR von EIN nach AUS. Zustand der DTR-Leitung wird ignoriert AT&D Zustand der Kontrollleitung DTR wird ausgewertet: Fallendes AT&D2 Signal auf der DTR-Leitung bricht eine bestehende ISDN- Verbindung ab (Default).
- Seite 60 Übertragungsbaudrate 19.200 bit/s ATN5 Zurückkehren in den Online-Modus Wenn sich der INSYS ISDN TA, nach Eingabe der Escapesequenz während einer vorhandenen Verbindung, im Befehlsmodus befindet, setzt ATO den INSYS ISDN TA wieder zurück in den Datenmodus. Muss der letzte Befehl in einer AT Befehlszeile sein.
- Seite 61 INSYS ISDN TA CTS-Kontrollleitung folgt allen Änderungen von CTS ist immer EIN AT&R1 Behandlung ankommender Rufe AT#R Bestimmt das Verhalten des INSYS ISDN TA, wenn ein eingehender Ruf empfan- gen wird. Wenn AT#R1 gesetzt ist, werden alle ankommenden Rufe, unabhängig von allen anderen Einstellungen ignoriert. AT#R Löscht die automatische Abweisung aller eingehenden Anrufe...
- Seite 62 AT-Befehlsreferenz INSYS 19“ ISDN Befehl Beschreibung Verringerte Ergebnismeldungen Verringert die Anzahl der Ergebnismeldungen nach dem Versuch eine Verbin- dung aufzubauen. ATX0 nur "CONNECT" (ohne Übertragungsgeschwindigkeit) ATX1 "CONNECT" mit Übertragungsgeschwindigkeit, "BUSY", "NO DIALTONE" werden nicht verwendet. ATX2 "CONNECT" mit Übertragungsgeschwindigkeit, "BUSY" wird nicht verwendet.
-
Seite 63: Tabelle 12: Übersicht Der At-Befehle
INSYS 19“ ISDN AT-Befehlsreferenz Befehl Beschreibung Definiert die MSN AT#Z Definiert die MSN nn (multiple subscriber number) für den Datenport. Wird die Nummer auf “*“ (default) gesetzt, werden alle ankommenden Rufe angenommen. Die MSN kann mit dem Befehl AT#H oder AT&V angezeigt werden. -
Seite 64: Spezielle Isdn-Parameter
Spezielle ISDN-Parameter INSYS 19“ ISDN Spezielle ISDN-Parameter Mit diesem Befehlssatz können zusätzliche ISDN-Einstellungen vorgenommen werden. In einer Zeile ist nur ein Kommando erlaubt, Defaultwerte sind fett angegeben. Befehl Beschreibung Setzt B-Kanal Blockgröße AT**BSIZE Definiert die maximale Länge x eines empfangenen oder übertragenen Daten- blocks im B-Kanal (Default: BSIZE = 2048). -
Seite 65: Tabelle 13: Befehlsübersicht Der Speziellen Isdn-Parameter
INSYS 19“ ISDN Spezielle ISDN-Parameter Befehl Beschreibung Setzt SPID (optional) AT**SPID Für ISDN Leitungen in den USA muss ein SPID gesetzt werden. Sie bekommen ihn von Ihrem ISDN Anbieter. AT**SPID1=xxxx Setzt SPID 1 Setzt SPID 2 AT**SPID2=xxxx Führt Konfigurationsbefehl aus AT**<cmd>... -
Seite 66: Register
S-Register INSYS 19“ ISDN S-Register Der/das INSYS 19“ ISDN besitzt Statusregister, die den Betrieb steuern. S-Register können mit dem ATS-Befehl gelesen und geschrieben werden. Bestimmte S- Register können nur gelesen werden, in anderen kann nur ein bestimmter Wertebereich eingestellt werden. -
Seite 67: Ta+Configurator Befehlsreferenz
INSYS 19“ ISDN TA+Configurator Befehlsreferenz TA+Configurator Befehlsreferenz Befehl Beschreibung at.sx, at.opt, AT-Kommandos zur Steuerung der S-Register at.rcs Baudrate seriell Baudrate ISDN bsize Frame Länge catab<x> Rufnummernspeicher anzeigen cato Call Timeout capa Call Pause catry Calls Retry ccts CTS Verhalten cdcd... -
Seite 68: Tabelle 15: Übersicht Der Ta+Configurator-Befehle
TA+Configurator Befehlsreferenz INSYS 19“ ISDN Befehl Beschreibung quit, exit, go TA+Configurator verlassen racctab Zugriffstabelle für Fernkonfiguration einstellen reset (nur POX) Reset (hardware) ridle Idle data timeout (remote) mua, rmua<n> Konfiguration der Ausgangspins rmsn Remote MSN einstellen rpwd Passwort für Remotekonfiguration einstellen... -
Seite 69: Entsorgung
INSYS 19“ ISDN Entsorgung Entsorgung 19.1 Rücknahme der Altgeräte Gemäß den Vorschriften der WEEE ist die Rücknahme und Verwertung von INSYS- Altgeräten für unsere Kunden wie folgt geregelt: Bitte senden Sie Ihre Altgeräte frachtfrei an folgende Adresse: Frankenberg-Metalle Gärtnersleite 8... -
Seite 70: Tabellen & Abbildungen
Tabellen & Abbildungen INSYS 19“ ISDN Tabellen & Abbildungen 20.1 Tabellenverzeichnis Tabelle 1: Physikalische Eigenschaften .....................13 Tabelle 2: Technologische Eigenschaften..................14 Tabelle 3: Beschreibung der LEDs auf der Gerätevorderseite.............15 Tabelle 4: Bedeutung der LED-Anzeigen...................16 Tabelle 5: Funktionsbeschreibung und Bedeutung der Bedienelemente.......16 Tabelle 6: Anschlüsse auf der Gerätevorderseite................17... -
Seite 71: Stichwortverzeichnis
INSYS 19“ ISDN Stichwortverzeichnis Stichwortverzeichnis Access-Tabelle ..........41 Einsatz.............. 7 acctab............41, 43 Elektrische Installation........ 9 Aktuelle Konfiguration ......62 Ergebnismeldungen........63 Alarmauslösung.......... 63 Erweiterte Fehlermeldungen ....50 Alarmeingang........60, 67 Erweiterte Rückgabewerte ......62 Alarmnachrichten ........61 Escape-Sequenz...........30 Alarmtext............62 Escape-Zeichen..........67 Alternative Ergebnisse ......21 Explosionsfähige Atmosphäre .... - Seite 72 Stichwortverzeichnis INSYS 19“ ISDN Mehrgeräteanschluss........ 40 Status Schaltausgang........67 Minicom ............28 Statusregister ..........67 MLPPP............. 45 Symbol ............8, 21 MSN ............40, 64 TA+Configurator ....32, 37, 44, 58 Nässe............10, 22 TA+Configurator Befehlsreferenz..68 No answer from user (user alerted) ..48 TEI..............40...
