Anschlüsse
6.2 Klemmanschlüsse Oberseite

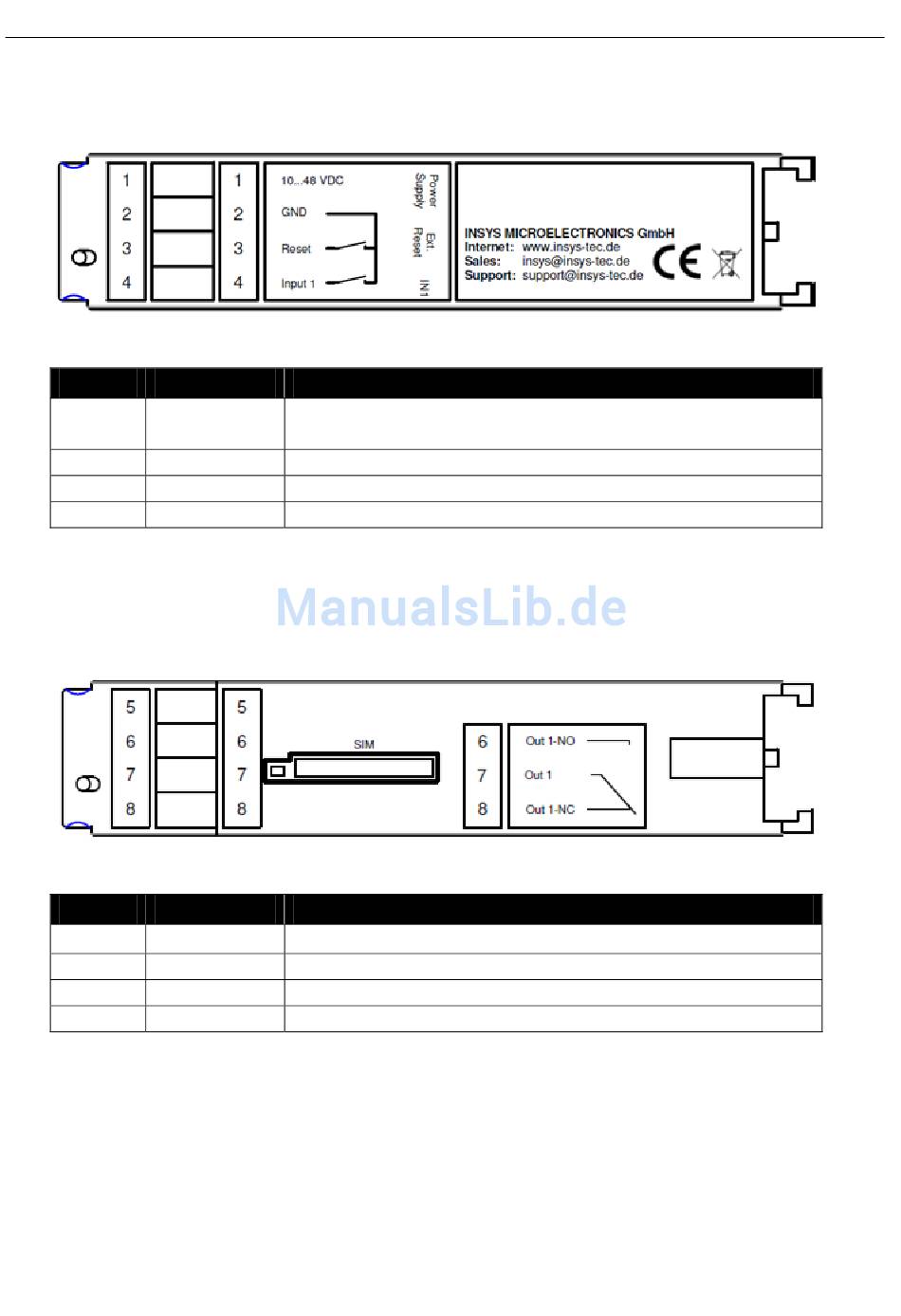

Abbildung 4: Anschlüsse auf der Geräteoberseite

Klemme Bezeichnung Beschreibung

1 10...48 VDC
2 GND
3 Reset
4 Input 1
Tabelle 7: Beschreibung der Anschlüsse auf der Geräteoberseite
6.3 Klemmanschlüsse Unterseite
Abbildung 5: Anschlüsse auf der Geräteunterseite
Klemme Bezeichnung Beschreibung
5
-
6 Out 1-NO
7 Out 1
8 Out 1-NC
Tabelle 8: Beschreibung der Anschlüsse auf der Geräteunterseite
22
Spannungsversorgung 10V - 48V DC
(die Spannungsangaben sind Grenzwerte ohne Toleranzen)
Ground (Masse)
Reset-Eingang
Digitaleingang 1 (derzeit nicht belegt)
Nicht belegt
Schaltausgang 1 - Arbeitskontakt (derzeit nicht belegt)
Schaltausgang 1 - Basiskontakt (derzeit nicht belegt)
Schaltausgang 1 - Ruhekontakt (derzeit nicht belegt)
INSYS GSM small 2.0
