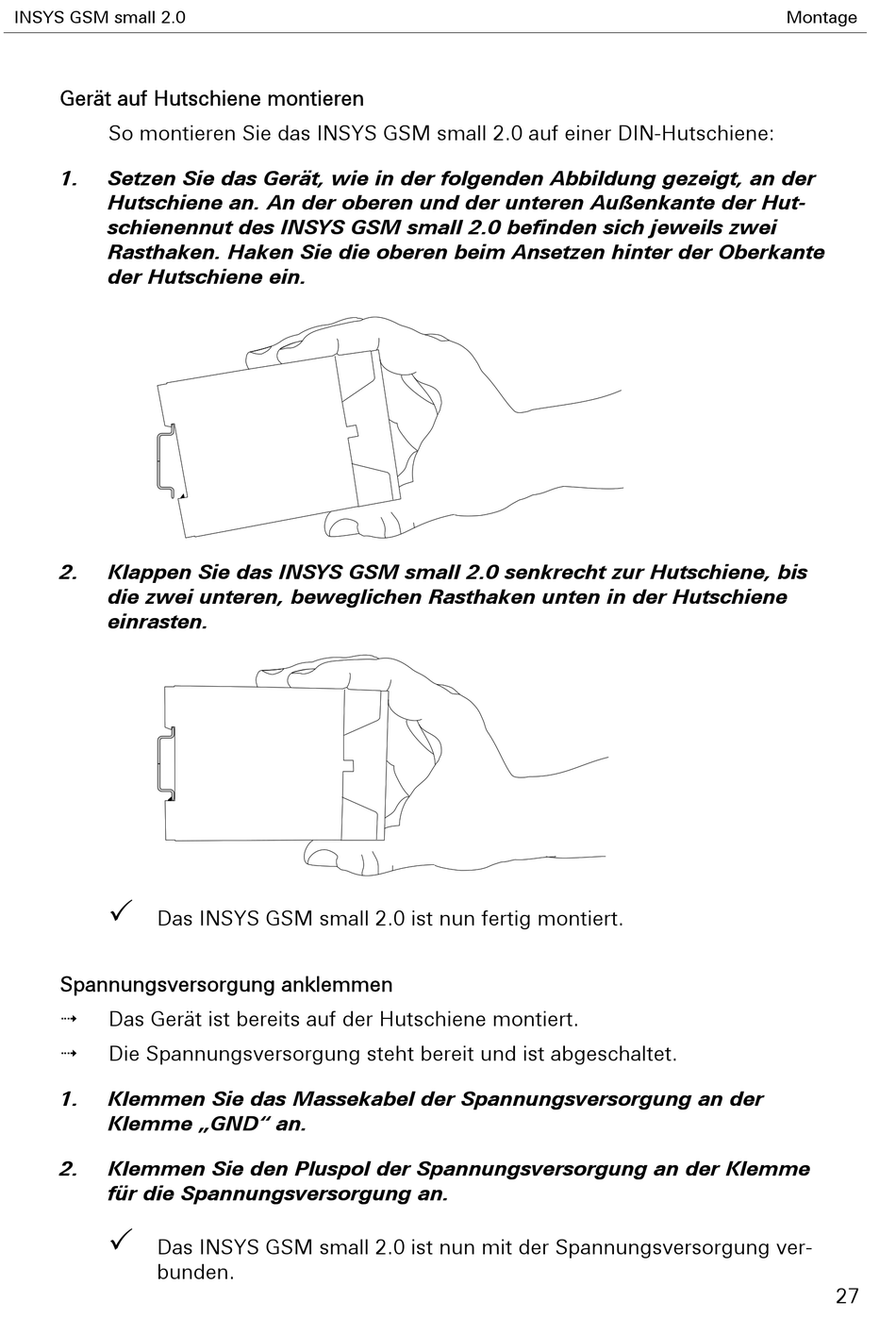

INSYS gsm small 2.0 Benutzerhandbuch Seite 27

INSYS GSM small 2.0
Gerät auf Hutschiene montieren
So montieren Sie das INSYS GSM small 2.0 auf einer DIN-Hutschiene:
1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der
Hutschiene an. An der oberen und der unteren Außenkante der Hut-
schienennut des INSYS GSM small 2.0 befinden sich jeweils zwei
Rasthaken. Haken Sie die oberen beim Ansetzen hinter der Oberkante
der Hutschiene ein.
2. Klappen Sie das INSYS GSM small 2.0 senkrecht zur Hutschiene, bis
die zwei unteren, beweglichen Rasthaken unten in der Hutschiene
einrasten.

Das INSYS GSM small 2.0 ist nun fertig montiert.
Spannungsversorgung anklemmen

Das Gerät ist bereits auf der Hutschiene montiert.

Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Klemmen Sie das Massekabel der Spannungsversorgung an der
Klemme „GND" an.
2. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme
für die Spannungsversorgung an.

Das INSYS GSM small 2.0 ist nun mit der Spannungsversorgung ver-
bunden.
Montage
27
