ALLGEMEINER BETRIEB

Gerät einschalten
Das Gerät wird durch Drehen des Rotationsschalters auf eine der drei Moduspositionen eingeschaltet, z.B.
W, A oder Fn. Die Messungen W (Widerstand) und A (Wechselstrom) wählen Bereiche automatisch.

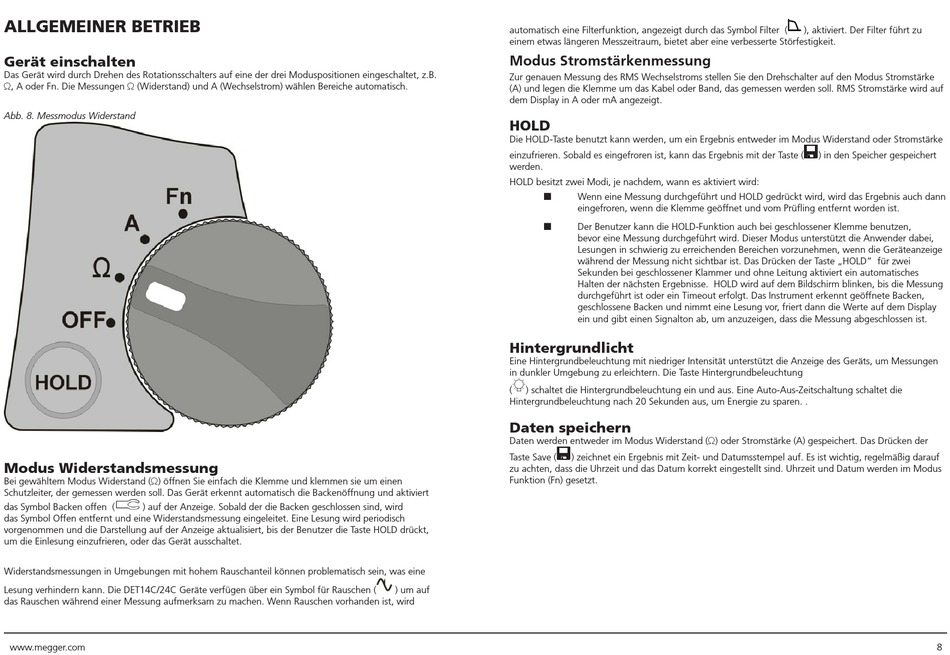

Abb. 8. Messmodus Widerstand

Modus Widerstandsmessung

Bei gewähltem Modus Widerstand (W) öffnen Sie einfach die Klemme und klemmen sie um einen
Schutzleiter, der gemessen werden soll. Das Gerät erkennt automatisch die Backenöffnung und aktiviert
das Symbol Backen offen ( ) auf der Anzeige. Sobald der die Backen geschlossen sind, wird
das Symbol Offen entfernt und eine Widerstandsmessung eingeleitet. Eine Lesung wird periodisch
vorgenommen und die Darstellung auf der Anzeige aktualisiert, bis der Benutzer die Taste HOLD drückt,
um die Einlesung einzufrieren, oder das Gerät ausschaltet.
Widerstandsmessungen in Umgebungen mit hohem Rauschanteil können problematisch sein, was eine
Lesung verhindern kann. Die DET14C/24C Geräte verfügen über ein Symbol für Rauschen (
das Rauschen während einer Messung aufmerksam zu machen. Wenn Rauschen vorhanden ist, wird
www.megger.com
automatisch eine Filterfunktion, angezeigt durch das Symbol Filter (
einem etwas längeren Messzeitraum, bietet aber eine verbesserte Störfestigkeit.
Modus Stromstärkenmessung
Zur genauen Messung des RMS Wechselstroms stellen Sie den Drehschalter auf den Modus Stromstärke
(A) und legen die Klemme um das Kabel oder Band, das gemessen werden soll. RMS Stromstärke wird auf
dem Display in A oder mA angezeigt.
HOLD
Die HOLD-Taste benutzt kann werden, um ein Ergebnis entweder im Modus Widerstand oder Stromstärke
einzufrieren. Sobald es eingefroren ist, kann das Ergebnis mit der Taste (
werden.
HOLD besitzt zwei Modi, je nachdem, wann es aktiviert wird:
■
■

Hintergrundlicht

Eine Hintergrundbeleuchtung mit niedriger Intensität unterstützt die Anzeige des Geräts, um Messungen
in dunkler Umgebung zu erleichtern. Die Taste Hintergrundbeleuchtung
( ) schaltet die Hintergrundbeleuchtung ein und aus. Eine Auto-Aus-Zeitschaltung schaltet die
Hintergrundbeleuchtung nach 20 Sekunden aus, um Energie zu sparen. .

Daten speichern

Daten werden entweder im Modus Widerstand (W) oder Stromstärke (A) gespeichert. Das Drücken der
Taste Save ( ) zeichnet ein Ergebnis mit Zeit- und Datumsstempel auf. Es ist wichtig, regelmäßig darauf
zu achten, dass die Uhrzeit und das Datum korrekt eingestellt sind. Uhrzeit und Datum werden im Modus
Funktion (Fn) gesetzt.
) um auf
Wenn eine Messung durchgeführt und HOLD gedrückt wird, wird das Ergebnis auch dann
eingefroren, wenn die Klemme geöffnet und vom Prüfling entfernt worden ist.
Der Benutzer kann die HOLD-Funktion auch bei geschlossener Klemme benutzen,
bevor eine Messung durchgeführt wird. Dieser Modus unterstützt die Anwender dabei,
Lesungen in schwierig zu erreichenden Bereichen vorzunehmen, wenn die Geräteanzeige
während der Messung nicht sichtbar ist. Das Drücken der Taste „HOLD" für zwei
Sekunden bei geschlossener Klammer und ohne Leitung aktiviert ein automatisches
Halten der nächsten Ergebnisse. HOLD wird auf dem Bildschirm blinken, bis die Messung
durchgeführt ist oder ein Timeout erfolgt. Das Instrument erkennt geöffnete Backen,
geschlossene Backen und nimmt eine Lesung vor, friert dann die Werte auf dem Display
ein und gibt einen Signalton ab, um anzuzeigen, dass die Messung abgeschlossen ist.
), aktiviert. Der Filter führt zu
) in den Speicher gespeichert
