werden, um jede Möglichkeit eines Kurzschlusses zu vermeiden
EMC (elektromagnetische Verträglichkeit)
Klasse B konform, IEC 61326-1, BS EN 61326-1

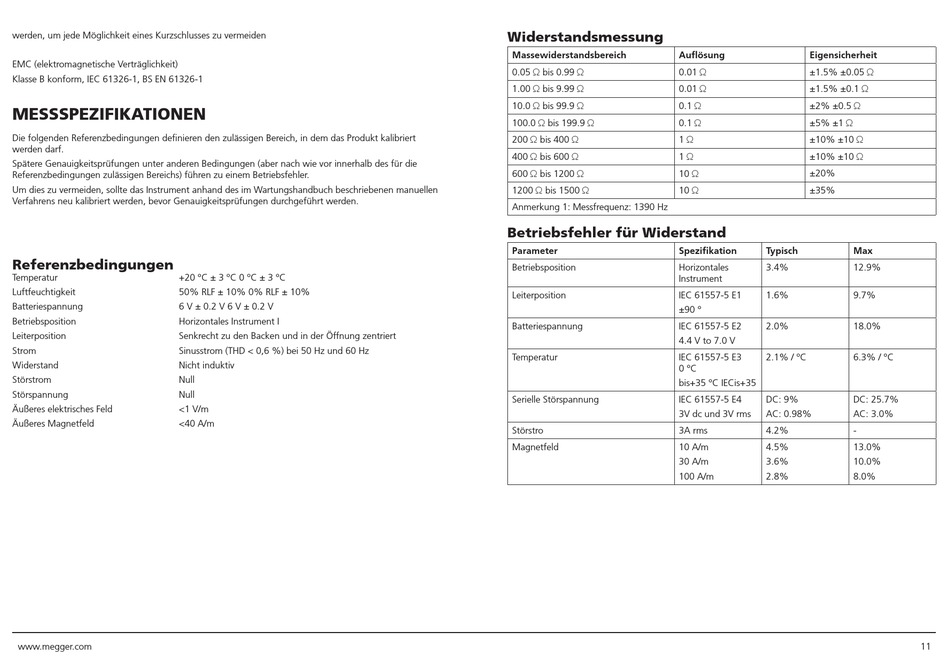

MESSSPEZIFIKATIONEN

Die folgenden Referenzbedingungen definieren den zulässigen Bereich, in dem das Produkt kalibriert
werden darf.
Spätere Genauigkeitsprüfungen unter anderen Bedingungen (aber nach wie vor innerhalb des für die
Referenzbedingungen zulässigen Bereichs) führen zu einem Betriebsfehler.
Um dies zu vermeiden, sollte das Instrument anhand des im Wartungshandbuch beschriebenen manuellen
Verfahrens neu kalibriert werden, bevor Genauigkeitsprüfungen durchgeführt werden.

Referenzbedingungen

Temperatur +20 °C ± 3 °C 0 °C ± 3 °C
Luftfeuchtigkeit 50% RLF ± 10% 0% RLF ± 10%
Batteriespannung 6 V ± 0.2 V 6 V ± 0.2 V
Betriebsposition Horizontales Instrument I
Leiterposition Senkrecht zu den Backen und in der Öffnung zentriert
Strom Sinusstrom (THD < 0,6 %) bei 50 Hz und 60 Hz
Widerstand Nicht induktiv
Störstrom Null
Störspannung Null
Äußeres elektrisches Feld <1 V/m
Äußeres Magnetfeld <40 A/m
www.megger.com

Widerstandsmessung

Massewiderstandsbereich Auflösung
0.05 W bis 0.99 W 0.01 W
1.00 W bis 9.99 W 0.01 W
10.0 W bis 99.9 W 0.1 W
100.0 W bis 199.9 W 0.1 W
200 W bis 400 W 1 W
400 W bis 600 W 1 W
600 W bis 1200 W 10 W
1200 W bis 1500 W 10 W
Anmerkung 1: Messfrequenz: 1390 Hz
Betriebsfehler für Widerstand
Parameter Spezifikation
Betriebsposition Horizontales
Instrument
Leiterposition IEC 61557-5 E1
±90 °
Batteriespannung IEC 61557-5 E2
4.4 V to 7.0 V
Temperatur IEC 61557-5 E3
0 °C
bis+35 °C IECis+35
Serielle Störspannung IEC 61557-5 E4
3V dc und 3V rms
Störstro 3A rms
Magnetfeld 10 A/m
30 A/m
100 A/m
Eigensicherheit
±1.5% ±0.05 W
±1.5% ±0.1 W
±2% ±0.5 W
±5% ±1 W
±10% ±10 W
±10% ±10 W
±20%
±35%
Typisch Max
3.4% 12.9%
1.6% 9.7%
2.0% 18.0%
2.1% / °C 6.3% / °C
DC: 9% DC: 25.7%
AC: 0.98% AC: 3.0%
4.2% -
4.5% 13.0%
3.6% 10.0%
2.8% 8.0%
