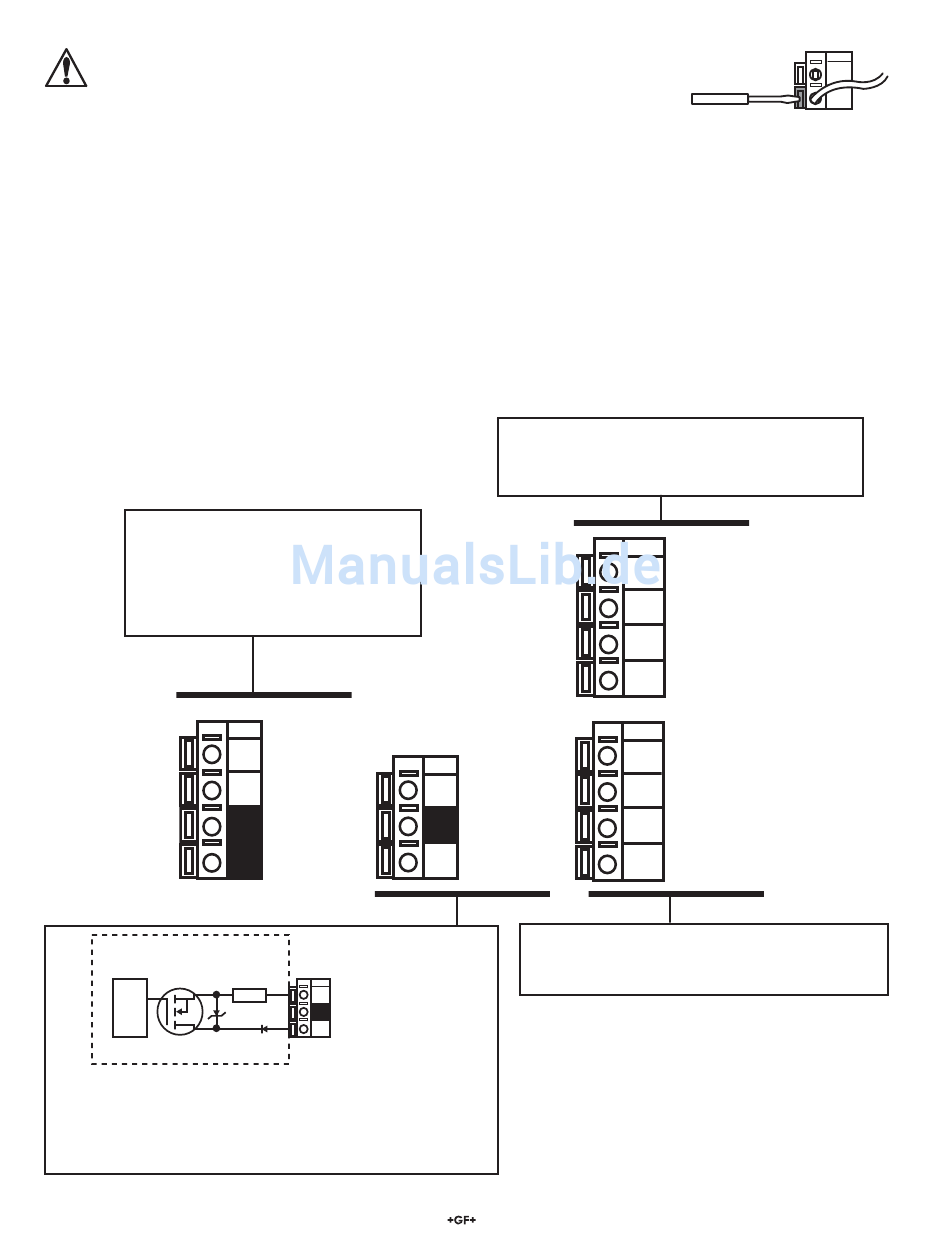

3. Elektrische Anschlüsse
Achtung: Vor dem Entfernen der Drähte die Anschlußbacken vollständig öffnen; anderenfalls kann
das Gerät permanent beschädigt werde
Verdrahtun:
1.
13 - 16 mm (0,5 - 0,625 Zoll) Isolierung vom Drahtende entfernen.
2.
Zum Öffnen der Anschlußbacken den orangefarbenen Anschlußhebel mit einem kleinen Schraubendreher nach unten drücken.
3.
Das freiliegende (nicht isolierte) Drahtende in die Anschlußöffnung einführen, bis es anstößt.
4.
Zum Festklemmen des Drahts den orangefarbenen Anschlußhebel loslassen. Vorsichtig an den einzelnen Drähten ziehen, um die Anschlüsse zu
prüfen.
Entfernen der Verdrahtung
1.
Zum Öffnen der Anschlußbacken den orangefarbenen Anschlußhebel mit einem kleinen Schraubendreher nach unten drücken.
2.
Wenn die Anschlußbacken vollständig geöffnet sind, den Draht aus dem Anschluß ziehen.
Hinweise zur Verdrahtung
•
Sensorkabel nicht in einem Installationsrohr mit Wechselstromleitungen verlegen. Elektrische Störungen können das Sensorsignal beeinfl ussen.
•
Das Verlegen der Sensorkabel in geerdeten Installationsrohren aus Metall beugt Feuchtigkeitsschäden, elektrischen Störungen und mechanischen
Schäden vor.
•
Die Kabeleinführungen abdichten, um Feuchtigkeitsschäden zu verhindern.
•
Jeweils nur einen Draht in einen Anschluß einführen. Doppeldrähte außerhalb des Anschlusses spleißen.
Anschlüsse 1-2: Primäre Schleifenspannung
12–24 VDC ± 10 %, Anschlüsse für
Systemversorgung und Stromschleife.
Max. Schleifenimpedanz:
50 Ω max. bei 12 V
325 Ω max. bei 18 V
600 Ω max. bei 24 V
Open-Kollektor-
Ausgangsschaltung (intern)
S
D
Isolierung
Anschlüsse 5-6: Open-Kollektor-Ausgänge
EinTransistorausgänge programmierbar als:
•
High (Überschreitung), Low (Unterschreitung) Sollwert mit einstellbarer
Hysterese
•
Proportional Impuls, (Max. Impulsfrequenz: 400 Impulse/min.)
•
Ausgänge können bei Nichtverwendung deaktiviert (ausgeschaltet) werden.
2
System Pwr
2
Loop -
System Pwr
1
Loop +
15Ω
Ausgang -
Ausgang +
Anschlüsse 5-7: Sensoreingänge
9–10 sind mV-Eingang (pH oder ORP) von der Elektrode.
11–12 sind Temperatureingang von der pH-Elektrode oder
10 KΩ ID-Widerstand von der ORP-Elektrode.
4
Output -
3
Output +
Terminals 5-8: Vorverstärker und Erdungsmasse
5–6 sind Gleichspannungen zum Vorverstärker.
7–8 sind Anschlüsse für die Sensormasse und Erdungsmasse.
Temp -
12
(WHITE)
Temp +
11
(GREEN)
Iso. GND
10
(BLUE)
mV Input
9
(BROWN)
Earth
8
GND
Sensr Gnd
7
(SHIELD)
V-
6
(BLACK)
V+
5
(RED)
8750-1 pH/ORP - Transmitter
2
1
