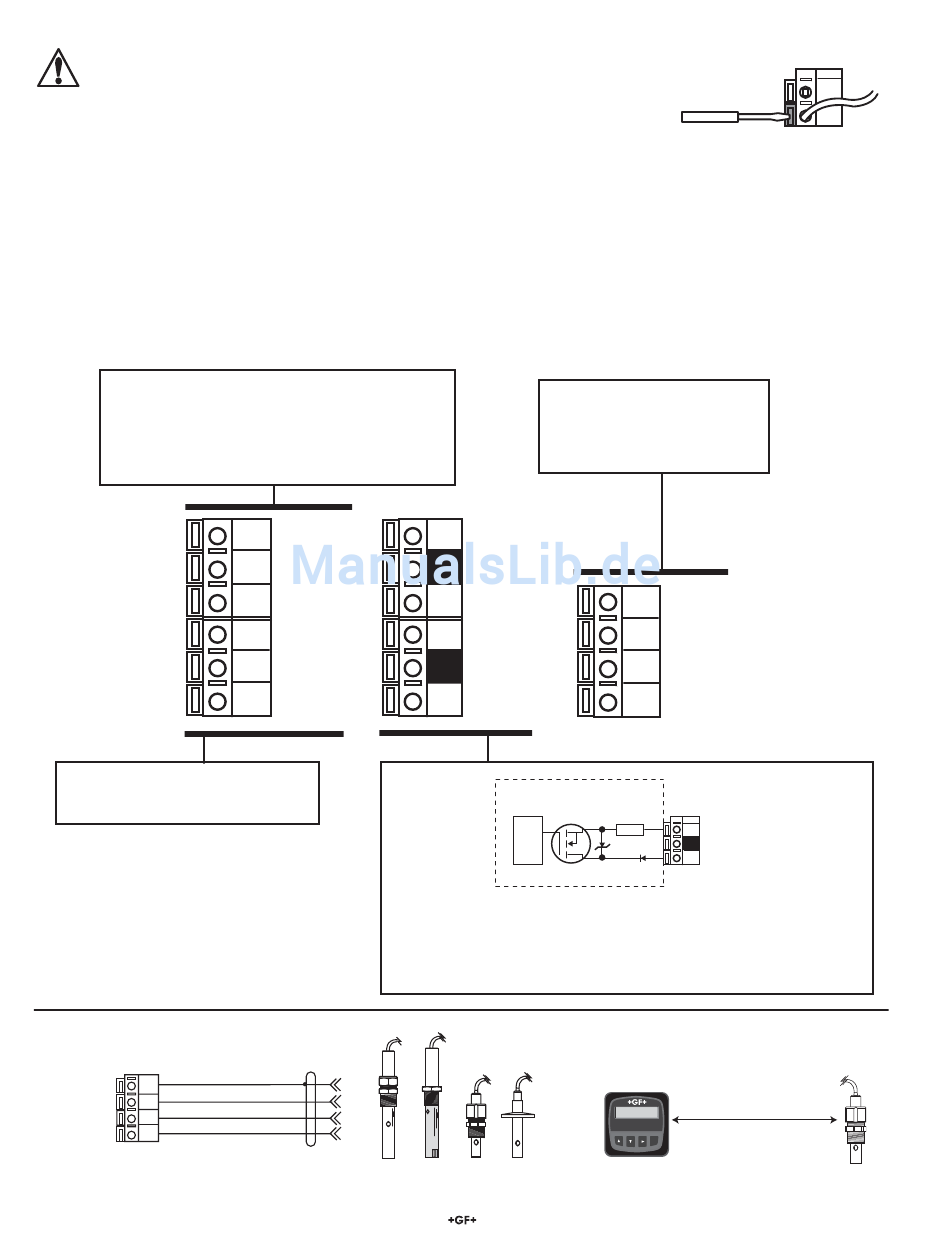

2. Elektrische Anschlüsse
Achtung: Vor dem Entfernen der Drähte die Anschlußbacken vollständig öffnen; anderenfalls kann
das Gerät permanent beschädigt werde
Verdrahtun:
1.
13 - 16 mm (0,5 - 0,625 Zoll) Isolierung vom Drahtende entfernen.
2.
Zum Öffnen der Anschlußbacken den orangefarbenen Anschlußhebel mit einem kleinen Schraubendreher nach unten drücken.
3.
Das freiliegende (nicht isolierte) Drahtende in die Anschlußöffnung einführen, bis es anstößt.
4.
Zum Festklemmen des Drahts den orangefarbenen Anschlußhebel loslassen. Vorsichtig an den einzelnen Drähten ziehen, um die Anschlüsse zu
prüfen.
Entfernen der Verdrahtung
1.
Zum Öffnen der Anschlußbacken den orangefarbenen Anschlußhebel mit einem kleinen Schraubendreher nach unten drücken.
2.
Wenn die Anschlußbacken vollständig geöffnet sind, den Draht aus dem Anschluß ziehen.
Hinweise zur Verdrahtung
•
Sensorkabel nicht in einem Installationsrohr mit Wechselstromleitungen verlegen. Elektrische Störungen können das Sensorsignal beeinfl ussen.
•
Das Verlegen der Sensorkabel in geerdeten Installationsrohren aus Metall beugt Feuchtigkeitsschäden, elektrischen Störungen und mechanischen
Schäden vor.
•
Die Kabeleinführungen abdichten, um Feuchtigkeitsschäden zu verhindern.
•
Jeweils nur einen Draht in einen Anschluß einführen. Doppeldrähte außerhalb des Anschlusses spleißen.
Anschlüsse 3-6: Primäre/Zweitens Schleifenspannung
12-24 VDC ± 10 %, Anschlüsse für Systemversorgung und
Stromschleife.
Max. Schleifenimpedanz:
50 max. bei 12 V
325 max. bei 18 V
600 max. bei 24 V
Anschlüsse 1-2: AUX-Versorgung
Liefert Gleichstromversorgung an Meßkreis.
Erforderlich bei allen 8850 Systemen.
3.1
Sensoreingangsanschlüsse
Shield (Sensor Gnd)
10
Black (Iso Gnd)
9
White (Temp In)
8
Red (Signal In)
7
2
Loop 2-
6
Loop 2+
5
4
Loop -
System Pwr
3
Loop +
AUX
2
Power -
AUX
1
Power +
Anschlüsse 7-10: Open-Kollektor-Ausgänge
Zwei Transistorausgänge programmierbar als:
•
UNTERSCHREITUNGS oder ÜBERSCHREITUNGS mit einstellbarer Hysterese.
•
Impuls, (Max. Impulsfrequenz: 400 Impulse/min.)
•
Ausgänge können bei Nichtverwendung deaktiviert (ausgeschaltet) werden.
signet 28XX-1
Standardzellen und bescheinigte Zellen
Anschlüsse 11-14: Sensoreingang
11 ist Leitfähigkeitseingang
12 ist Temperatureingang
13 ist isolierte Signalmasse
14 ist Sensorerdungsmasse
10
Output 2-
9
Output 2+
8
Output 1-
7
Output 1+
Open-Kollektor-
Ausgangsschaltung (intern)
S
D
Isolierung
Sensr Gnd
14
(SHIELD)
13
Temp. IN
12
(WHITE)
11
15Ω
Ausgang -
Ausgang +
≤ 100 Fuß (30 m)
62.50 uS/cm
25.0 C
Signet
Conductivity/Resistivity
Transmitter
ENTER
8850-3 Leit-/Widerstandsfähigkeitstransmitter
2
1
