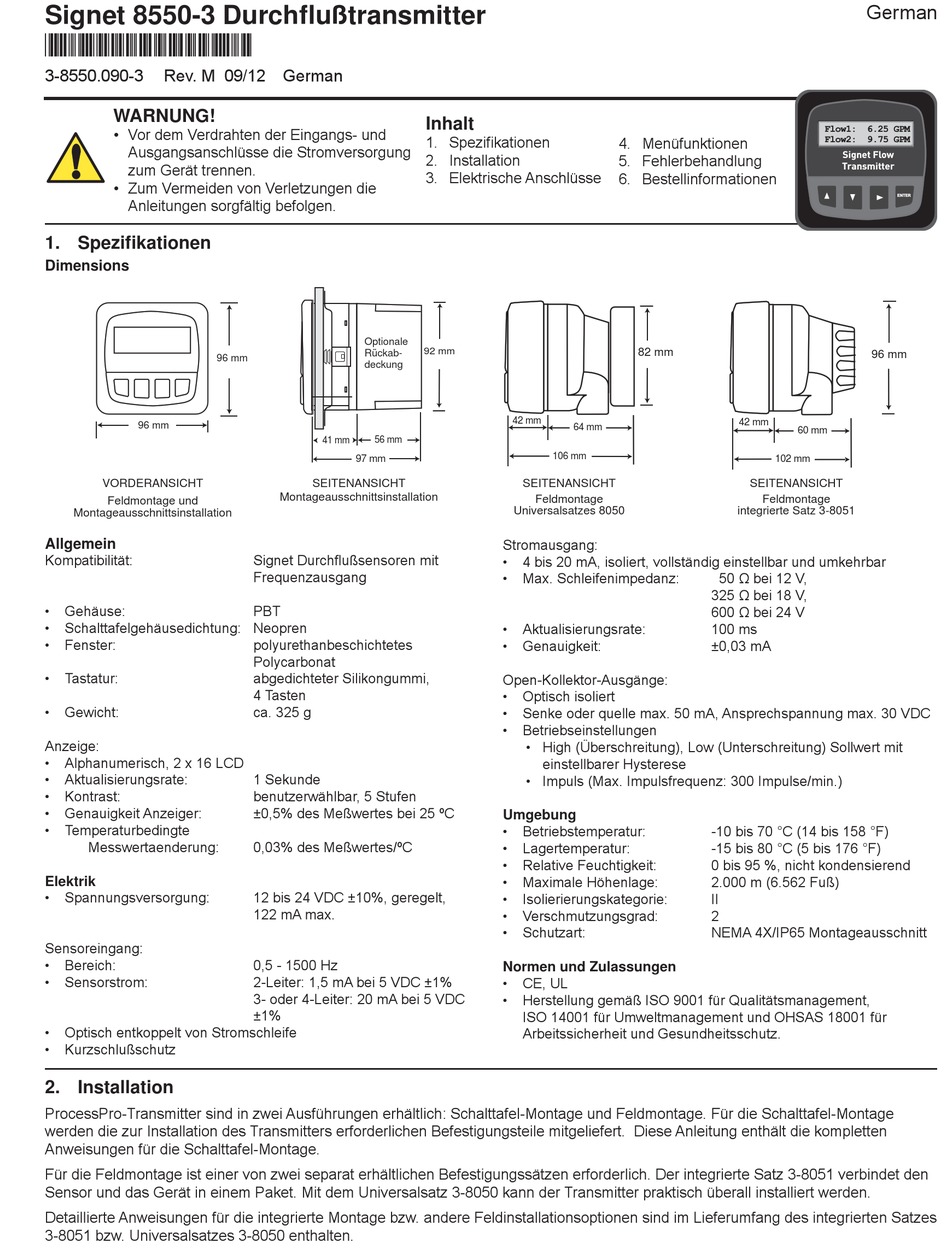

Signet 8550-3 Durchfl ußtransmitter
*3-8550.090-3*
3-8550.090-3 Rev. M 09/12 German
WARNUNG!
• Vor dem Verdrahten der Eingangs- und
Ausgangsanschlüsse die Stromversorgung
zum Gerät trennen.
• Zum Vermeiden von Verletzungen die
Anleitungen sorgfältig befolgen.
1. Spezifi kationen
Dimensions
96 mm
96 mm
VORDERANSICHT
Feldmontage und
Montageausschnittsinstallation
Allgemein
Kompatibilität:
• Gehäuse:
• Schalttafelgehäusedichtung: Neopren
• Fenster:
• Tastatur:
• Gewicht:
Anzeige:
• Alphanumerisch, 2 x 16 LCD
• Aktualisierungsrate:
• Kontrast:
• Genauigkeit Anzeiger:
• Temperaturbedingte
Messwertaenderung:
Elektrik
• Spannungsversorgung:
Sensoreingang:
• Bereich:
• Sensorstrom:
• Optisch entkoppelt von Stromschleife
• Kurzschlußschutz
2. Installation
ProcessPro-Transmitter sind in zwei Ausführungen erhältlich: Schalttafel-Montage und Feldmontage. Für die Schalttafel-Montage
werden die zur Installation des Transmitters erforderlichen Befestigungsteile mitgeliefert. Diese Anleitung enthält die kompletten
Anweisungen für die Schalttafel-Montage.
Für die Feldmontage ist einer von zwei separat erhältlichen Befestigungssätzen erforderlich. Der integrierte Satz 3-8051 verbindet den
Sensor und das Gerät in einem Paket. Mit dem Universalsatz 3-8050 kann der Transmitter praktisch überall installiert werden.
Detaillierte Anweisungen für die integrierte Montage bzw. andere Feldinstallationsoptionen sind im Lieferumfang des integrierten Satzes
3-8051 bzw. Universalsatzes 3-8050 enthalten.
Inhalt
1. Spezifi kationen
2. Installation
3. Elektrische Anschlüsse
Optionale
92 mm
Rückab-
deckung
56 mm
41 mm
97 mm
SEITENANSICHT
Montageausschnittsinstallation
Signet Durchfl ußsensoren mit
Frequenzausgang
PBT
polyurethanbeschichtetes
Polycarbonat
abgedichteter Silikongummi,
4 Tasten
ca. 325 g
1 Sekunde
benutzerwählbar, 5 Stufen
±0,5% des Meßwertes bei 25 ºC
0,03% des Meßwertes/ºC
12 bis 24 VDC ±10%, geregelt,
122 mA max.
0,5 - 1500 Hz
2-Leiter: 1,5 mA bei 5 VDC ±1%
3- oder 4-Leiter: 20 mA bei 5 VDC
±1%
4. Menüfunktionen
5. Fehlerbehandlung
6. Bestellinformationen
82 mm
42 mm
64 mm
106 mm
SEITENANSICHT
Feldmontage
Universalsatzes 8050
Stromausgang:
• 4 bis 20 mA, isoliert, vollständig einstellbar und umkehrbar
• Max. Schleifenimpedanz:
• Aktualisierungsrate:
• Genauigkeit:
Open-Kollektor-Ausgänge:
• Optisch isoliert
• Senke oder quelle max. 50 mA, Ansprechspannung max. 30 VDC
• Betriebseinstellungen
• High (Überschreitung), Low (Unterschreitung) Sollwert mit
einstellbarer Hysterese
• Impuls (Max. Impulsfrequenz: 300 Impulse/min.)
Umgebung
• Betriebstemperatur:
• Lagertemperatur:
• Relative Feuchtigkeit:
• Maximale Höhenlage:
• Isolierierungskategorie:
• Verschmutzungsgrad:
• Schutzart:
Normen und Zulassungen
• CE, UL
• Herstellung gemäß ISO 9001 für Qualitätsmanagement,
ISO 14001 für Umweltmanagement und OHSAS 18001 für
Arbeitssicherheit und Gesundheitsschutz.
German
Flow1: 6.25 GPM
Flow2: 9.75 GPM
Signet Flow
Transmitter
96 mm
42 mm
60 mm
102 mm
SEITENANSICHT
Feldmontage
integrierte Satz 3-8051
50 Ω bei 12 V,
325 Ω bei 18 V,
600 Ω bei 24 V
100 ms
±0,03 mA
-10 bis 70 °C (14 bis 158 °F)
-15 bis 80 °C (5 bis 176 °F)
0 bis 95 %, nicht kondensierend
2.000 m (6.562 Fuß)
II
2
NEMA 4X/IP65 Montageausschnitt
ENTER
