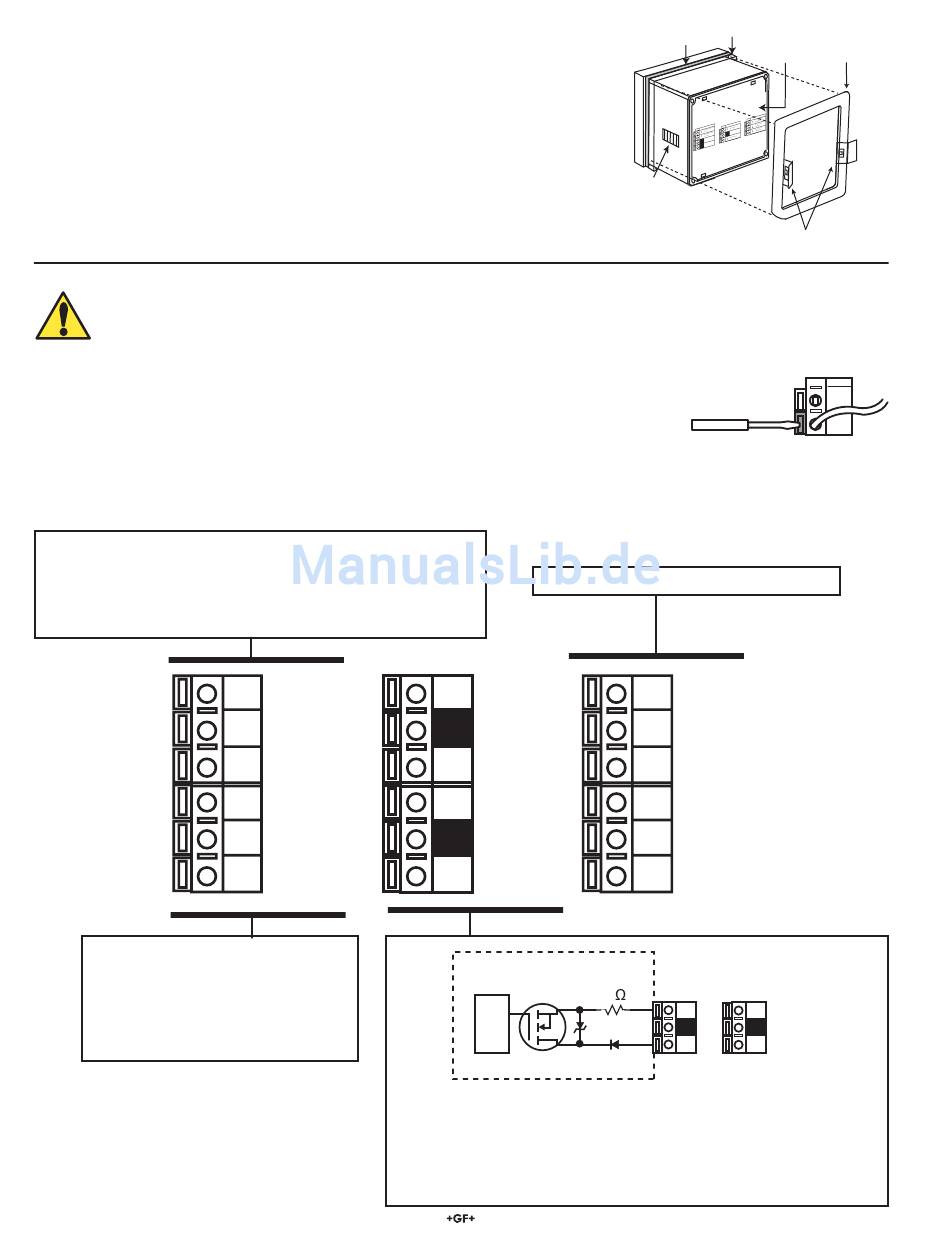

2.1 Schalttafel-Montage
1. Der Schalttafel-Montage-Transmitter ist für die Installation mit einer ¼-DIN-Ausstanzung
konzipiert. Für einen manuellen Montageausschnitt wird eine adhäsive Schablone als
Installationshilfe mitgeliefert. Der empfohlene Abstand zwischen den Geräten beträgt auf
allen Seiten 1 Zoll (2,54 cm).
2. Die Dichtung auf das Gerät aufsetzen und im Montageausschnitt installieren.
3. Die Befestigungshalterung von hinten auf das Gerät schieben, so daß die
Schnellverschlüsse an den seitlichen Schnappriegeln des Geräts einrasten.
4. Zum Entfernen das Gerät von vorne vorübergehend mit Klebeband sichern oder von
hinten festhalten. NICHT LOSLASSEN.
Die Schnellverschlüsse nach außen drücken und entfernen.
3. Elektrische Anschlüsse
Achtung: Vor dem Entfernen der Drähte die Anschlußbacken vollständig öffnen; anderenfalls kann das Gerät permanent
beschädigt werde
Verdrahtun:
1. 13 - 16 mm (0,5 - 0,625 Zoll) Isolierung vom Drahtende entfernen.
2. Zum Öffnen der Anschlußbacken den orangefarbenen Anschlußhebel mit einem kleinen
Schraubendreher nach unten drücken.
3. Das freiliegende (nicht isolierte) Drahtende in die Anschlußöffnung einführen, bis es anstößt.
4. Zum Festklemmen des Drahts den orangefarbenen Anschlußhebel loslassen. Vorsichtig an den einzelnen Drähten ziehen, um die
Anschlüsse zu prüfen.
Entfernen der Verdrahtung
1. Zum Öffnen der Anschlußbacken den orangefarbenen Anschlußhebel mit einem kleinen Schraubendreher nach unten drücken.
2. Wenn die Anschlußbacken vollständig geöffnet sind, den Draht aus dem Anschluß ziehen.
Anschlüsse 3-6: Primäre Schleifenspannung
12-24 VDC ± 10 %, Anschlüsse für Systemversorgung und Stromschleife.
Max. Schleifenimpedanz:
50 Ω max. bei 12 V
325 Ω max. bei 18 V
600 Ω max. bei 24 V
Anschlüsse 1-2: AUX-Versorgung:
Wird nur verwendet, wenn der
Durchfl ußsensor mehr als 1,5 mA erfordert.
Bei Signet-Sensoren ist dies auf die
folgenden Produkte beschränkt:
• 2000
• 2507
• 2551
• Open-Kollektor-Ausgänge
2
6
Schleife 2-
5
Schleife 2+
Systemstrom -
4
Schleife 1 -
Systemstrom +
3
Schleife 1 +
AUX-
2
Power -
AUX-
1
Power +
• 2552
Anschlüsse 7-10: Open-Kollektor-Ausgänge
• UNTERSCHREITUNGS oder ÜBERSCHREITUNGS mit einstellbarer
Hysterese.
• Volumenimpuls basiert auf Totalisator (Max. Impulsfrequenz: 300 Impulse/min.)
• Impulsfrequenz basiert auf Durchfl ußrate (Max. Impulsfrequenz: 300 Impulse/
min.)
• Ausgänge können bei Nichtverwendung deaktiviert (ausgeschaltet) werden.
Anschlüsse 11-16: Durchfl ußsensoreingang
10
Ausgang 2-
9
Ausgang 2+
8
Ausgang 1-
7
Ausgang 1+
Interne Open-Kollektor-
Ausgangsschaltung
15
S
D
Isolierung
Montageausschnitt
Dichtung
Anschlüsse
Schnapp-
riegel
Montageausschnitts-
installation
Schnell-
verschluß
Sensormasse 2
16
(Weiß)
Sensoreingang 2
15
(Rot)
Sensor 2 V+
14
(Schwarz)
Sensormasse 1
13
(Weiß)
Sensoreingang 1
12
(Rot)
Sensor 1 V+
11
(Schwarz)
Ausgänge
1
2
_
+
Signet 8550-3 Durchfl ußtransmitter
Befestigungs-
halterung
2
1
