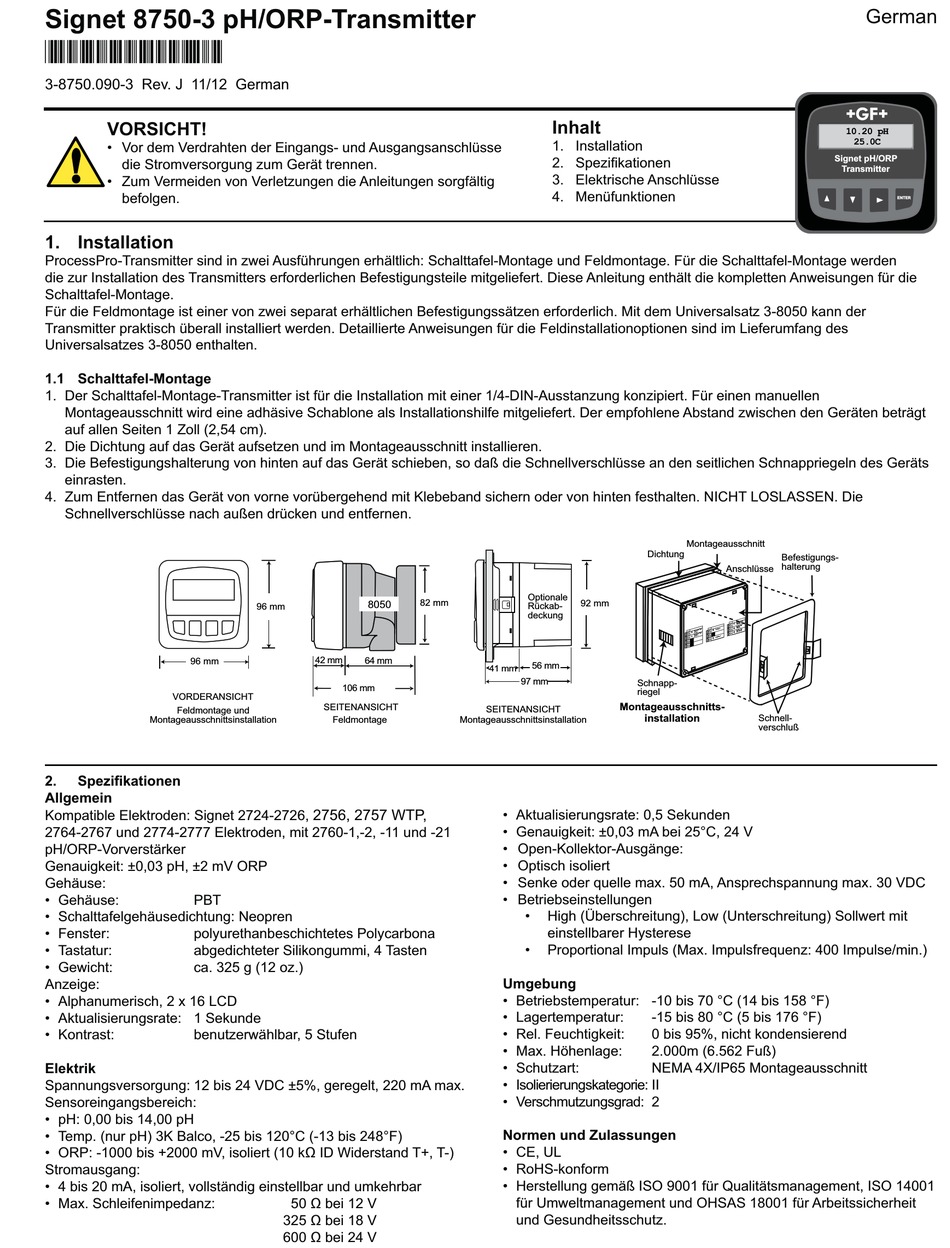

Signet 8750-3 pH/ORP-Transmitter
*8750.090-3*
3-8750.090-3 Rev. J 11/12 German
VORSICHT!
‡ Vor dem Verdrahten der Eingangs- und Ausgangsanschlüsse
die Stromversorgung zum Gerät trennen.
‡ Zum Vermeiden von Verletzungen die Anleitungen sorgfältig
befolgen.
1. Installation
ProcessPro-Transmitter sind in zwei Ausführungen erhältlich: Schalttafel-Montage und Feldmontage. Für die Schalttafel-Montage werden
die zur Installation des Transmitters erforderlichen Befestigungsteile mitgeliefert. Diese Anleitung enthält die kompletten Anweisungen für die
Schalttafel-Montage.
Für die Feldmontage ist einer von zwei separat erhältlichen Befestigungssätzen erforderlich. Mit dem Universalsatz 3-8050 kann der
Transmitter praktisch überall installiert werden. Detaillierte Anweisungen für die Feldinstallationoptionen sind im Lieferumfang des
Universalsatzes 3-8050 enthalten.
1.1 Schalttafel-Montage
1. Der Schalttafel-Montage-Transmitter ist für die Installation mit einer 1/4-DIN-Ausstanzung konzipiert. Für einen manuellen
Montageausschnitt wird eine adhäsive Schablone als Installationshilfe mitgeliefert. Der empfohlene Abstand zwischen den Geräten beträgt
auf allen Seiten 1 Zoll (2,54 cm).
2. Die Dichtung auf das Gerät aufsetzen und im Montageausschnitt installieren.
3. Die Befestigungshalterung von hinten auf das Gerät schieben, so daß die Schnellverschlüsse an den seitlichen Schnappriegeln des Geräts
einrasten.
4. Zum Entfernen das Gerät von vorne vorübergehend mit Klebeband sichern oder von hinten festhalten. NICHT LOSLASSEN. Die
Schnellverschlüsse nach außen drücken und entfernen.
96 mm
VORDERANSICHT
Feldmontage und
Montageausschnittsinstallation
 6SH]L¿NDWLRQHQ
Allgemein
Kompatible Elektroden: Signet 2724-2726,
2764-2767 und 2774-2777 Elektroden, mit 2760-1,-2, -11 und -21
pH/ORP-Vorverstärker
Genauigkeit: ±0,03 pH, ±2 mV ORP
Gehäuse:
‡ Gehäuse: PBT
‡ Schalttafelgehäusedichtung: Neopren
‡ Fenster: polyurethanbeschichtetes Polycarbona
‡ Tastatur: abgedichteter Silikongummi, 4 Tasten
‡ Gewicht: ca. 325 g (12 oz.)
Anzeige:
‡ Alphanumerisch, 2 x 16 LCD
‡ Aktualisierungsrate: 1 Sekunde
‡ Kontrast: benutzerwählbar, 5 Stufen
(OHNWULN
Spannungsversorgung: 12 bis 24 VDC ±5%, geregelt, 220 mA max.
Sensoreingangsbereich:
‡ pH: 0,00 bis 14,00 pH
‡ Temp. (nur pH) 3K Balco, -25 bis 120°C (-13 bis 248°F)
‡ 253  ELV  P9 LVROLHUW  NŸ ,' :LGHUVWDQG 7 7
Stromausgang:
‡ 4 bis 20 mA, isoliert, vollständig einstellbar und umkehrbar
‡ 0D[ 6FKOHLIHQLPSHGDQ]
82 mm
8050
96 mm
42 mm 64 mm
106 mm
SEITENANSICHT
Feldmontage
2756, 2757 WTP,
 Ÿ EHL  9
 Ÿ EHL  9
 Ÿ EHL  9
Inhalt
1. Installation
 6SH]L¿NDWLRQHQ
3. Elektrische Anschlüsse
4. Menüfunktionen
Optionale
92 mm
Rückab-
deckung
56 mm
41 mm
97 mm
Schnapp-
riegel
Montageausschnitts-
SEITENANSICHT
Montageausschnittsinstallation
‡ Aktualisierungsrate: 0,5 Sekunden
‡ Genauigkeit: ±0,03 mA bei 25°C, 24 V
‡ Open-Kollektor-Ausgänge:
‡ Optisch isoliert
‡ Senke oder quelle max. 50 mA, Ansprechspannung max. 30 VDC
‡ Betriebseinstellungen
‡ High (Überschreitung), Low (Unterschreitung) Sollwert mit
einstellbarer Hysterese
‡ Proportional Impuls (Max. Impulsfrequenz: 400 Impulse/min.)
Umgebung
‡ Betriebstemperatur: -10 bis 70 °C (14 bis 158 °F)
‡ Lagertemperatur:
‡ Rel. Feuchtigkeit:
‡ Max. Höhenlage:
‡ Schutzart:
‡ Isolierierungskategorie: II
‡ Verschmutzungsgrad: 2
Normen und Zulassungen
‡ CE, UL
‡ RoHS-konform
‡ Herstellung gemäß ISO 9001 für Qualitätsmanagement, ISO 14001
für Umweltmanagement und OHSAS 18001 für Arbeitssicherheit
und Gesundheitsschutz.
Montageausschnitt
Dichtung
Befestigungs-
halterung
Anschlüsse
installation
Schnell-
verschluß
-15 bis 80 °C (5 bis 176 °F)
0 bis 95%, nicht kondensierend
2.000m (6.562 Fuß)
NEMA 4X/IP65 Montageausschnitt
German
10.20 pH
25.0C
Signet pH/ORP
Transmitter
ENTER
