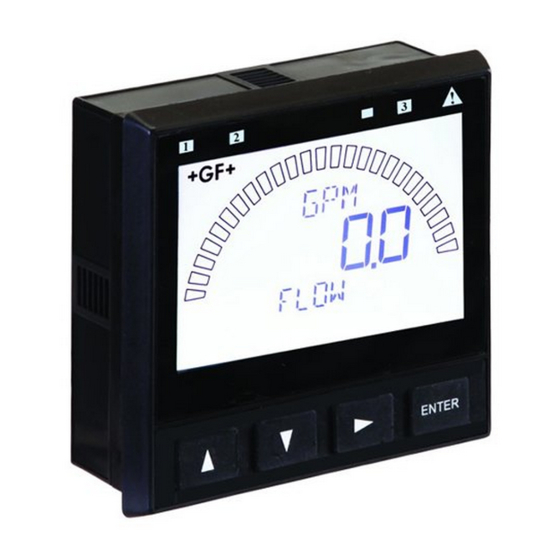

Signet 9900 Transmitter
*3-9900.090*
3-9900.090
Rev. D 12/13
Schaltschrankmontage
Feldmontage
Schnellstart
Der neue Signet 9900 Transmitter muss vor dem Einsatz
kalibriert und der Sensor muss initialisiert werden.
Die folgenden Schritte beschreiben das empfohlene
Verfahren zur Inbetriebnahme eines neuen Systems.
Achten Sie auf das
1.
Schnellstartsymbol,
2.
um den neuen 9900
3.
schnell einzurichten.
4.
5.
6.
7.
8.
9.
Beschreibung
Der 9900 Transmitter ist Teil der Produktlinie von Signet SmartPro™ Geräten und bietet
eine Einzelkanalschnittstelle für alle Durchfl uss-, pH/ORP-, Leit-/Widerstandsfähigkeits-,
Salzkonzentrations-, Druck-, Temperatur-, Füllstands-,Trübungsanwendungen sowie Anwendungen
für gelösten Sauerstoff (DO, Dissolved Oxygen), Batch-Anwendungen und andere Anwendungen.
Der 9900 ist in zwei Ausführungen erhältlich: Schaltschrank- und Feldmontage.
Beide Ausführungen können mit 10.8 bis 35.2 VDC (24 VDC nominal) betrieben werden und
können bestimmte Sensoren mit Schleifenstrom betreiben (Siehe Hinweis auf S. 11).
Mit diesem vielseitigen Tool können ebenfalls 4- bis 20-mA-Signale von
Drittanbietergeräten als Eingang verwendet werden
(optionaler Signet 8058 i-Go™ Signalwandler ist erforderlich; separat erhältlich).
Kompatibilität
Der 9900 ist mit allen GF Signet Durchfl uss-, pH/ORP-,
Leit-/Widerstandsfähigkeits-, Salzkonzentrations-, Füllstands-,
Temperatur-, Druck- und Trübungsprodukten sowie Produkten
für gelösten Sauerstoff in der rechten Spalte kompatibel.
● pH- und ORP-Elektroden erfordern die 2750 DryLoc
Sensorelektronik (separat erhältlich).
● Leit-/Widerstandsfähigkeits- oder
Salzkonzentrationsmessungen erfordern entweder
das optionale Direkt-Leit-/Widerstandsfähigkeitsmodul
(Teile-Nr. 3-9900.394) oder die Signet 2850 Leit-/
Widerstandsfähigkeits-Sensorelektronik (separat erhältlich).
HINWEIS: Bei Verwendung der 2850 Elektronik die
digitalen 1-Kanal-Modelle (S
Das 2-Kanal-Modell 3-2850-63 kann mit nur einem
angeschlossenen Kanal verwendet werden. Nicht mit
beiden angeschlossenen Kanälen verwenden.
Die 4- bis 20-mA-Modelle 3-2850-52 und 3-2850-62 sind
nicht mit dem 9900 kompatibel.
● Die Trübungsmessung mit dem Signet 4150 und die Messung
für gelösten Sauerstoff mit dem Signet 2610-31 erfordern den
Signet 8058 i-Go™ Signalwandler (separat erhältlich).
Bedienungsanweisungen
Modulinstallation (S. 3)
Installation (S. 7)
Verdrahtung (S. 8)
Sensorverdrahtung (S. 11)
Stromverdrahtung (S. 17)
Relais- und Open-Kollektor-Verdrahtung (S. 18)
Relaisfunktionen (S. 19)
Betrieb (S. 23)
Menüsystem (S. 25)
®
L) verwenden.
3
Deutsch
Durchfl uss
515*/8510*, 525*, 2000, 2100,
2507, 2536*/8512*, 2537, 2540*,
2551, 2552
pH/ORP
2724-2726 mit 2750*
2756-WTx–2757-WTx mit 3719
und 2750*
2764-2767 mit 2750*
2774-2777 mit 2750*
Leit-/Widerstandsfähigkeit/
Salzkonzentration
2819-2823 mit 2850 oder
Leit-/Widerstandsfähigkeitsmodul
2839-2842 mit 2850 oder
Leit-/Widerstandsfähigkeitsmodul
Füllstand, Temperatur, Druck
2250*, 2350*, 2450*
Trübung
4150 erfordert 8058
Gelöster Sauerstoff
2610-41 direkt an 9900
2610-31 erfordert 8058
* Kann mit Schleifenstrom betrieben
werden (Siehe Hinweis auf S. 11).
