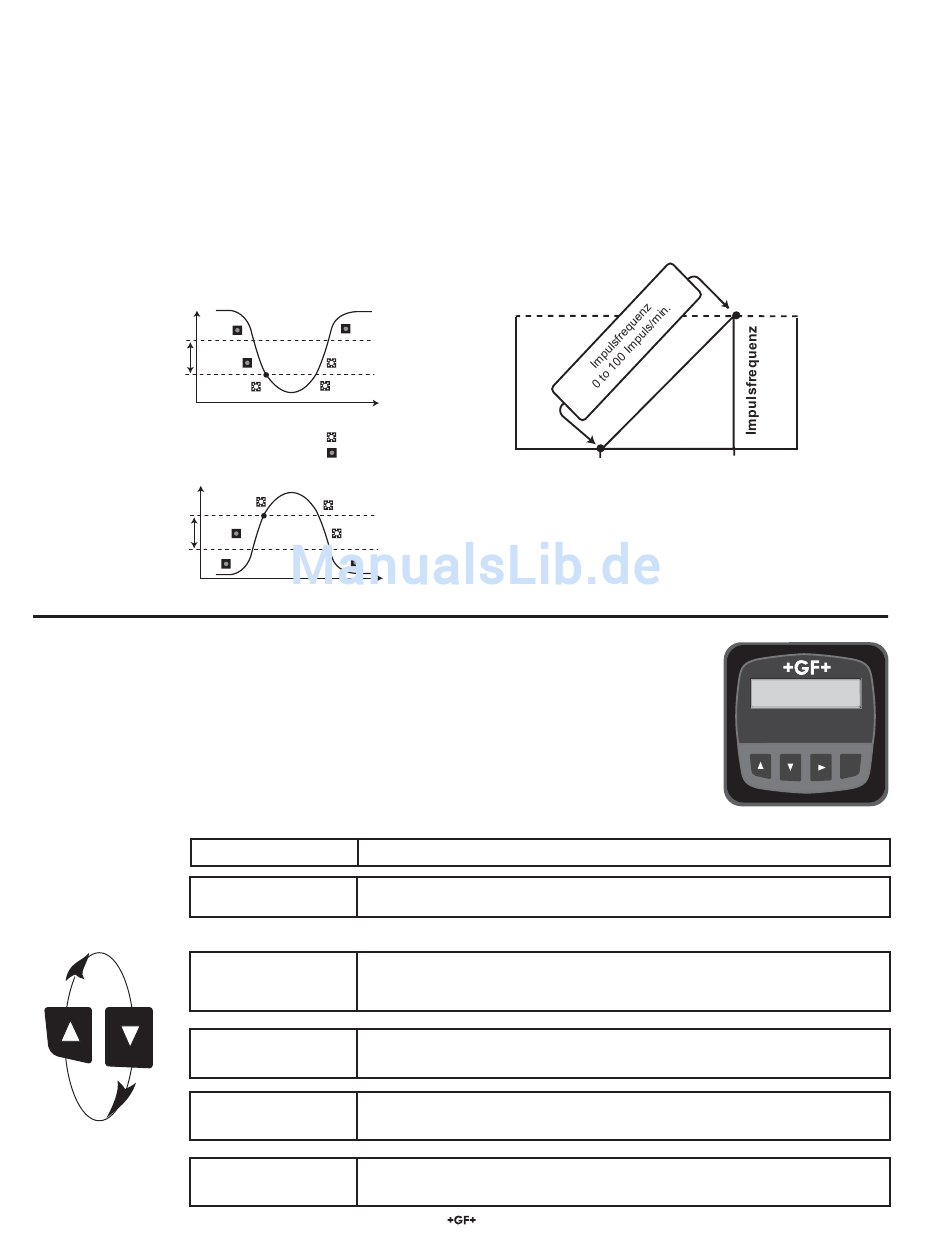

3.3
Open-Kollektor-Ausgang
Der Open-Kollektor-Ausgang kann als Schalter verwendet werden,
der anspricht, wenn die Prozeßvariable einen Sollwert unter- oder
überschreitet.
Low (Unterschreitung):
Ausgang wird ausgelöst, wenn die Prozeßvariable unterhalb
des Sollwerts liegt. Der Ausgang schwingt sich ein, wenn die
Prozeßvariable den Sollwert + Hysteresewert überschreitet.
High (Überschreitung):
Ausgang wird ausgelöst, wenn die Prozeßvariable oberhalb
des Sollwerts liegt. Der Ausgang schwingt sich ein, wenn die
Prozeßvariable den Sollwert + Hysteresewert unterschreitet.
Aus:
Ausgänge können bei Nichtverwendung deaktiviert (ausgeschaltet)
werden.
Prozeß
Hysterese
Low- (Unterschreitung)
Sollwert
Prozeß
High- (Überschreitung)
Sollwert
Hysterese
Menü VIEW (Ansicht)
Bei Normalbetrieb zeigt der ProcessPro das Menü VIEW an.
Wenn die Menüs CALIBRATE oder OPTIONS verwendet werden, kehrt der ProcessPro bei 10 Minuten Inaktivität
zum Menü VIEW zurück.
Um das anzuzeigende Element auszuwählen, die AUF- bzw. die AB-Pfeiltaste drücken. Die Elemente werden in
einer Schleife endlos wiederholt.
Die Systemoperationen werden bei einer Änderung der Anzeigeauswahl nicht unterbrochen.
Zum Ändern der Anzeigeauswahl ist kein Tastencode erforderlich.
Die Ausgangseinstellungen können nicht im Menü VIEW bearbeitet werden.
Menü View – pH
Alle anderen nachfolgenden Anzeigen sind temporär. Die permanente Anzeige wird nach 10 Minuten wieder eingeblendet.
Loop Output:
4
Zeit
Ausgang aktiv
Ausgang inaktiv
Zeit
Anzeige
7.00
pH
pH- und Temperatureingang vom Sensor überwachen.
12.6
ºC
Dies ist die permanente Anzeige.
Input:
Millivolt-Eingang von der Elektrode überwachen. Diese Anzeige verwenden, um den
307 mV
relativen Zustand der Elektrode während der periodischen Kalibrierung zu bestimmen.
(7 pH-Puffer = 0 mV, ±50 mV)
Schleife Ausgänge.
14.16 mA
Last CAL:
Datum für geplante Wartung oder Datum der letzten Kalibrierung.
06-30-01
>
EASY
Das EasyCal-Verfahren ist die schnellste und einfachste Methode zur periodischen
CAL:
>
Kalibrierung. 4 pH, 7 pH und 10 pH erforderlich. (Beliebige zwei.)
Proportionale Impulse
Der Open-Kollektor-Ausgang erzeugt einen Impuls von 100 mS mit
der Frequenz, die anhand der Einstellungen im Menü CALIBRATE
(Kalibrieren) defi niert ist.
Im nachstehenden Beispiel:
Der Ausgang beträgt 0 Impulse/min bei Werten unter 5.
Der Ausgang beträgt 50 Impulse/min bei einem Wert von 7,5.
Der Ausgang beträgt 100 Impulse/min bei Werten über 10.
Der Startpunkt, der Endpunkt und die maximale Impulsfrequenz sind im
Menü CALIBRATE (Kalibrieren) wählbar.
0 Impulse
5
Anfangspunkt
Beschreibung
100 Impulse
10
Endpunkt
10.20 pH
25.0C
Signet pH/ORP
Transmitter
ENTER
8750-1 pH/ORP - Transmitter
