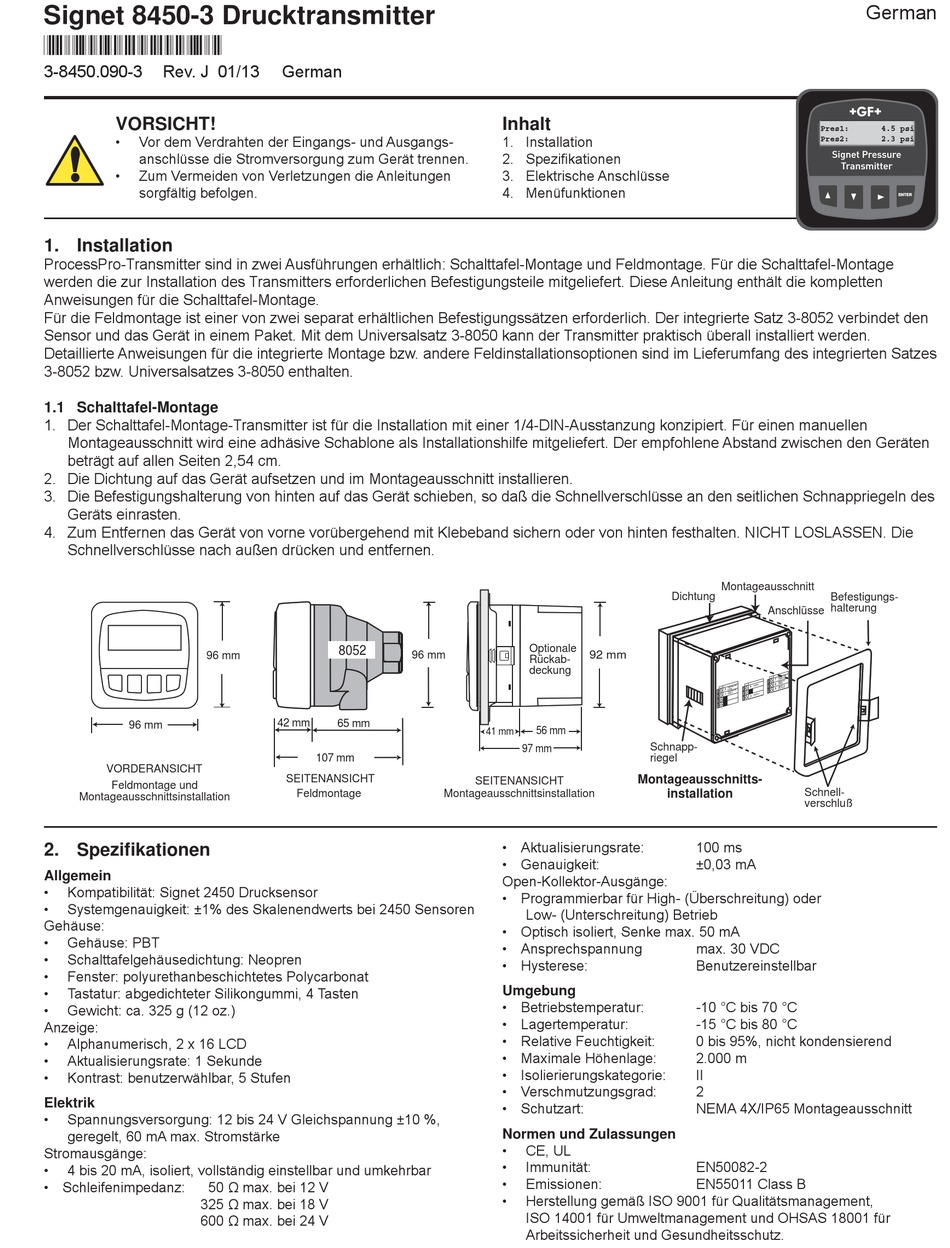

Signet 8450-3 Anleitung

Signet 8450-3 Drucktransmitter
*3-8450.090-3*
3-8450.090-3 Rev. J 01/13
VORSICHT!
• Vor dem Verdrahten der Eingangs- und Ausgangs-
anschlüsse die Stromversorgung zum Gerät trennen.
• Zum Vermeiden von Verletzungen die Anleitungen
sorgfältig befolgen.
1. Installation
ProcessPro-Transmitter sind in zwei Ausführungen erhältlich: Schalttafel-Montage und Feldmontage. Für die Schalttafel-Montage
werden die zur Installation des Transmitters erforderlichen Befestigungsteile mitgeliefert. Diese Anleitung enthält die kompletten
Anweisungen für die Schalttafel-Montage.
Für die Feldmontage ist einer von zwei separat erhältlichen Befestigungssätzen erforderlich. Der integrierte Satz 3-8052 verbindet den
Sensor und das Gerät in einem Paket. Mit dem Universalsatz 3-8050 kann der Transmitter praktisch überall installiert werden.
Detaillierte Anweisungen für die integrierte Montage bzw. andere Feldinstallationsoptionen sind im Lieferumfang des integrierten Satzes
3-8052 bzw. Universalsatzes 3-8050 enthalten.
1.1 Schalttafel-Montage
1. Der Schalttafel-Montage-Transmitter ist für die Installation mit einer 1/4-DIN-Ausstanzung konzipiert. Für einen manuellen
Montageausschnitt wird eine adhäsive Schablone als Installationshilfe mitgeliefert. Der empfohlene Abstand zwischen den Geräten
beträgt auf allen Seiten 2,54 cm.
2. Die Dichtung auf das Gerät aufsetzen und im Montageausschnitt installieren.
3. Die Befestigungshalterung von hinten auf das Gerät schieben, so daß die Schnellverschlüsse an den seitlichen Schnappriegeln des
Geräts einrasten.
4. Zum Entfernen das Gerät von vorne vorübergehend mit Klebeband sichern oder von hinten festhalten. NICHT LOSLASSEN. Die
Schnellverschlüsse nach außen drücken und entfernen.
96 mm
96 mm
VORDERANSICHT
Feldmontage und
Montageausschnittsinstallation
2. Spezifi kationen
Allgemein
• Kompatibilität: Signet 2450 Drucksensor
• Systemgenauigkeit: ±1% des Skalenendwerts bei 2450 Sensoren
Gehäuse:
• Gehäuse: PBT
• Schalttafelgehäusedichtung: Neopren
• Fenster: polyurethanbeschichtetes Polycarbonat
• Tastatur: abgedichteter Silikongummi, 4 Tasten
• Gewicht: ca. 325 g (12 oz.)
Anzeige:
• Alphanumerisch, 2 x 16 LCD
• Aktualisierungsrate: 1 Sekunde
• Kontrast: benutzerwählbar, 5 Stufen
Elektrik
• Spannungsversorgung: 12 bis 24 V Gleichspannung ±10 %,
geregelt, 60 mA max. Stromstärke
Stromausgänge:
• 4 bis 20 mA, isoliert, vollständig einstellbar und umkehrbar
• Schleifenimpedanz: 50 Ω max. bei 12 V
325 Ω max. bei 18 V
600 Ω max. bei 24 V
German
8052
96 mm
42 mm
65 mm
107 mm
SEITENANSICHT
Feldmontage Montageausschnittsinstallation
Inhalt
1. Installation
2. Spezifi kationen
3. Elektrische Anschlüsse
4. Menüfunktionen
Optionale
92 mm
Rückab-
deckung
56 mm
41 mm
Schnapp-
97 mm
riegel
Montageausschnitts-
SEITENANSICHT
• Aktualisierungsrate:
• Genauigkeit:
Open-Kollektor-Ausgänge:
• Programmierbar für High- (Überschreitung) oder
Low- (Unterschreitung) Betrieb
• Optisch isoliert, Senke max. 50 mA
• Ansprechspannung
• Hysterese:
Umgebung
• Betriebstemperatur:
• Lagertemperatur:
• Relative Feuchtigkeit:
• Maximale Höhenlage:
• Isolierierungskategorie:
• Verschmutzungsgrad:
• Schutzart:
Normen und Zulassungen
• CE, UL
• Immunität:
• Emissionen:
• Herstellung gemäß ISO 9001 für Qualitätsmanagement,
ISO 14001 für Umweltmanagement und OHSAS 18001 für
Arbeitssicherheit und Gesundheitsschutz.
Pres1:
Pres2:
Signet Pressure
Transmitter
Montageausschnitt
Dichtung
Befestigungs-
halterung
Anschlüsse
Schnell-
installation
verschluß
100 ms
±0,03 mA
max. 30 VDC
Benutzereinstellbar
-10 °C bis 70 °C
-15 °C bis 80 °C
0 bis 95%, nicht kondensierend
2.000 m
II
2
NEMA 4X/IP65 Montageausschnitt
EN50082-2
EN55011 Class B
German
4.5 psi
2.3 psi
ENTER
