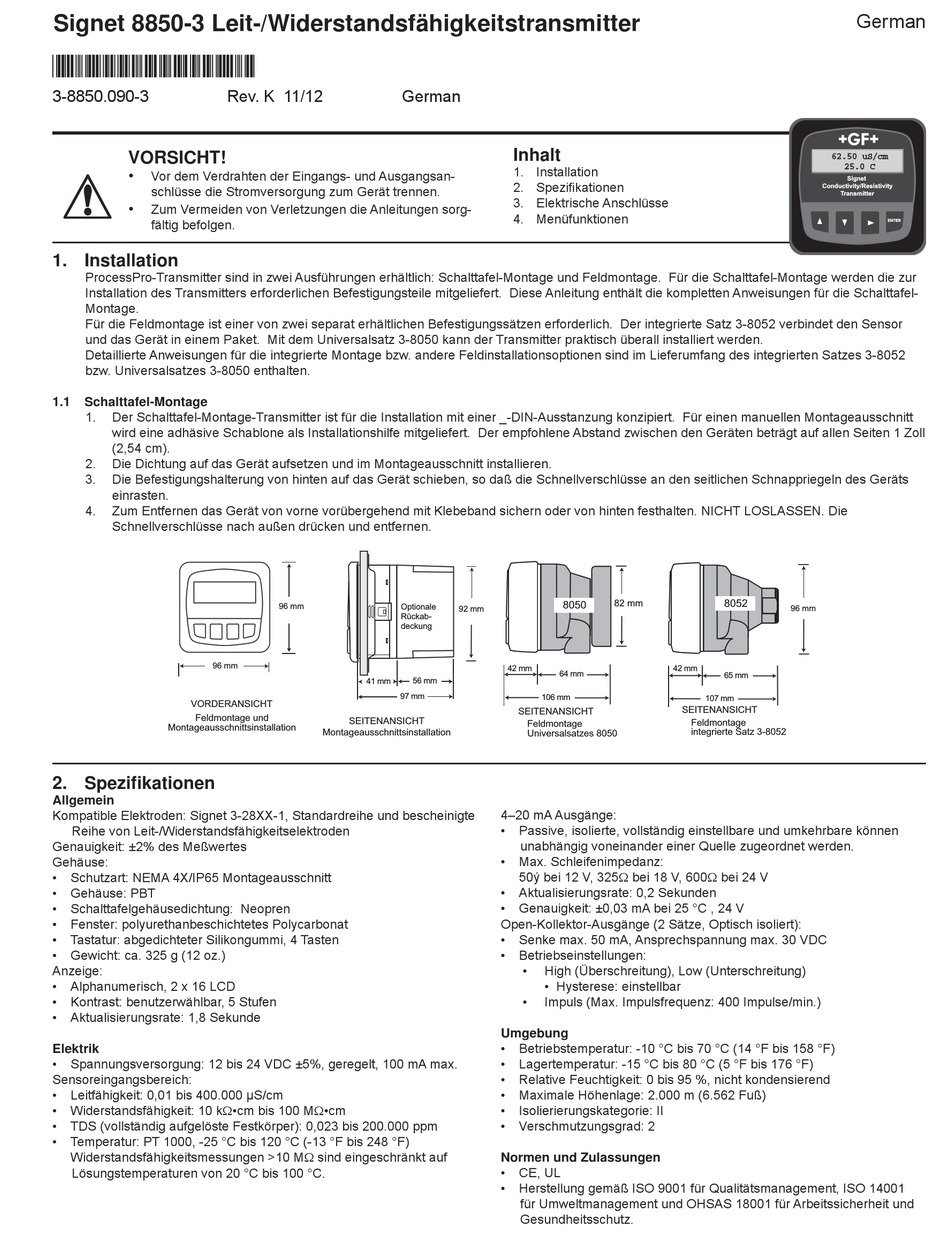

Signet 8850-3 Leit-/Widerstandsfähigkeitstransmitter
*3-8850.090-3*
3-8850.090-3
Rev. K 11/12
VORSICHT!
Vor dem Verdrahten der Eingangs- und Ausgangsan-
schlüsse die Stromversorgung zum Gerät trennen.
Zum Vermeiden von Verletzungen die Anleitungen sorg-
fältig befolgen.
1. Installation
ProcessPro-Transmitter sind in zwei Ausführungen erhältlich: Schalttafel-Montage und Feldmontage. Für die Schalttafel-Montage werden die zur
Installation des Transmitters erforderlichen Befestigungsteile mitgeliefert. Diese Anleitung enthält die kompletten Anweisungen für die Schalttafel-
Montage.
Für die Feldmontage ist einer von zwei separat erhältlichen Befestigungssätzen erforderlich. Der integrierte Satz 3-8052 verbindet den Sensor
und das Gerät in einem Paket. Mit dem Universalsatz 3-8050 kann der Transmitter praktisch überall installiert werden.
Detaillierte Anweisungen für die integrierte Montage bzw. andere Feldinstallationsoptionen sind im Lieferumfang des integrierten Satzes 3-8052
bzw. Universalsatzes 3-8050 enthalten.
1.1
Schalttafel-Montage
1.
Der Schalttafel-Montage-Transmitter ist für die Installation mit einer _-DIN-Ausstanzung konzipiert. Für einen manuellen Montageausschnitt
wird eine adhäsive Schablone als Installationshilfe mitgeliefert. Der empfohlene Abstand zwischen den Geräten beträgt auf allen Seiten 1 Zoll
(2,54 cm).
2.
Die Dichtung auf das Gerät aufsetzen und im Montageausschnitt installieren.
3.
Die Befestigungshalterung von hinten auf das Gerät schieben, so daß die Schnellverschlüsse an den seitlichen Schnappriegeln des Geräts
einrasten.
4.
Zum Entfernen das Gerät von vorne vorübergehend mit Klebeband sichern oder von hinten festhalten. NICHT LOSLASSEN. Die
Schnellverschlüsse nach außen drücken und entfernen.
96 mm
VORDERANSICHT
Feldmontage und
Montageausschnittsinstallation
2. Spezifi kationen
Allgemein
Kompatible Elektroden: Signet 3-28XX-1, Standardreihe und bescheinigte
Reihe von Leit-/Widerstandsfähigkeitselektroden
Genauigkeit: ±2% des Meßwertes
Gehäuse:
Schutzart: NEMA 4X/IP65 Montageausschnitt
Gehäuse: PBT
Schalttafelgehäusedichtung: Neopren
Fenster: polyurethanbeschichtetes Polycarbonat
Tastatur: abgedichteter Silikongummi, 4 Tasten
Gewicht: ca. 325 g (12 oz.)
Anzeige:
Alphanumerisch, 2 x 16 LCD
Kontrast: benutzerwählbar, 5 Stufen
Aktualisierungsrate: 1,8 Sekunde
Elektrik
Spannungsversorgung: 12 bis 24 VDC ±5%, geregelt, 100 mA max.
Sensoreingangsbereich:
Leitfähigkeit: 0,01 bis 400.000 μS/cm
Widerstandsfähigkeit: 10 k•cm bis 100 M•cm
TDS (vollständig aufgelöste Festkörper): 0,023 bis 200.000 ppm
Temperatur: PT 1000, -25 °C bis 120 °C (-13 °F bis 248 °F)
Widerstandsfähigkeitsmessungen >10 Msind eingeschränkt auf
Lösungstemperaturen von 20 °C bis 100 °C.
German
96 mm
Optionale
Rückab-
deckung
56 mm
41 mm
97 mm
SEITENANSICHT
Montageausschnittsinstallation
Inhalt
1. Installation
2. Spezifi kationen
3. Elektrische Anschlüsse
4. Menüfunktionen
82 mm
8050
92 mm
42 mm
64 mm
106 mm
SEITENANSICHT
Feldmontage
Universalsatzes 8050
4–20 mA Ausgänge:
Passive, isolierte, vollständig einstellbare und umkehrbare können
unabhängig voneinander einer Quelle zugeordnet werden.
Max. Schleifenimpedanz:
50ý bei 12 V, 325 bei 18 V, 600 bei 24 V
Aktualisierungsrate: 0,2 Sekunden
Genauigkeit: ±0,03 mA bei 25 °C , 24 V
Open-Kollektor-Ausgänge (2 Sätze, Optisch isoliert):
Senke max. 50 mA, Ansprechspannung max. 30 VDC
Betriebseinstellungen:
High (Überschreitung), Low (Unterschreitung)
• Hysterese: einstellbar
Impuls (Max. Impulsfrequenz: 400 Impulse/min.)
Umgebung
Betriebstemperatur: -10 °C bis 70 °C (14 °F bis 158 °F)
Lagertemperatur: -15 °C bis 80 °C (5 °F bis 176 °F)
Relative Feuchtigkeit: 0 bis 95 %, nicht kondensierend
Maximale Höhenlage: 2.000 m (6.562 Fuß)
Isolierierungskategorie: II
Verschmutzungsgrad: 2
Normen und Zulassungen
CE, UL
Herstellung gemäß ISO 9001 für Qualitätsmanagement, ISO 14001
für Umweltmanagement und OHSAS 18001 für Arbeitssicherheit und
Gesundheitsschutz.
62.50 uS/cm
25.0 C
Signet
Conductivity/Resistivity
Transmitter
8052
96 mm
42 mm
65 mm
107 mm
SEITENANSICHT
Feldmontage
integrierte Satz 3-8052
German
