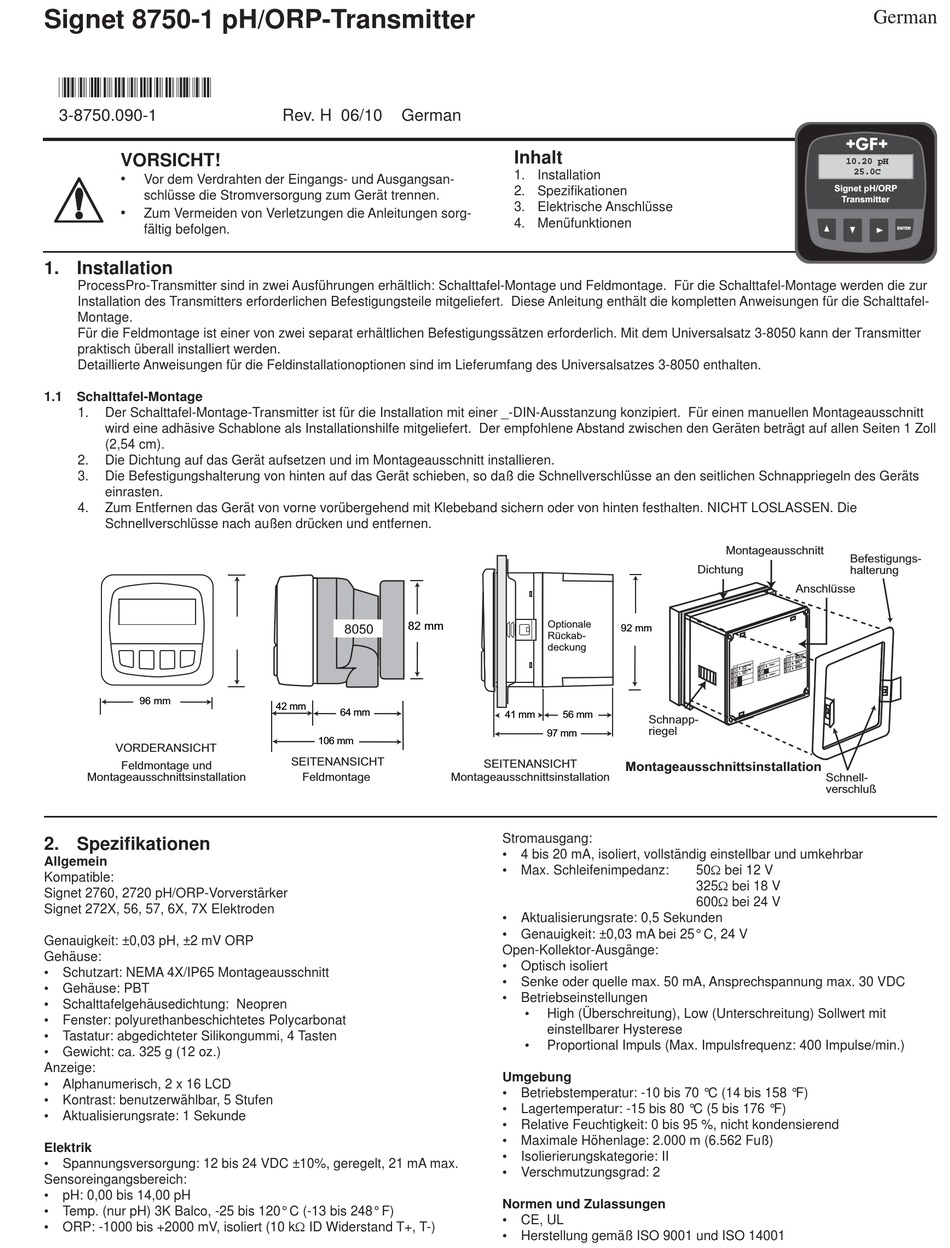

Signet 8750-1 pH/ORP-Transmitter
*8750.090-1*
3-8750.090-1
VORSICHT!
•
Vor dem Verdrahten der Eingangs- und Ausgangsan-
schlüsse die Stromversorgung zum Gerät trennen.
•
Zum Vermeiden von Verletzungen die Anleitungen sorg-
fältig befolgen.
1. Installation
ProcessPro-Transmitter sind in zwei Ausführungen erhältlich: Schalttafel-Montage und Feldmontage. Für die Schalttafel-Montage werden die zur
Installation des Transmitters erforderlichen Befestigungsteile mitgeliefert. Diese Anleitung enthält die kompletten Anweisungen für die Schalttafel-
Montage.
Für die Feldmontage ist einer von zwei separat erhältlichen Befestigungssätzen erforderlich. Mit dem Universalsatz 3-8050 kann der Transmitter
praktisch überall installiert werden.
Detaillierte Anweisungen für die Feldinstallationoptionen sind im Lieferumfang des Universalsatzes 3-8050 enthalten.
1.1 Schalttafel-Montage
1. Der Schalttafel-Montage-Transmitter ist für die Installation mit einer _-DIN-Ausstanzung konzipiert. Für einen manuellen Montageausschnitt
wird eine adhäsive Schablone als Installationshilfe mitgeliefert. Der empfohlene Abstand zwischen den Geräten beträgt auf allen Seiten 1 Zoll
(2,54 cm).
2. Die Dichtung auf das Gerät aufsetzen und im Montageausschnitt installieren.
3. Die Befestigungshalterung von hinten auf das Gerät schieben, so daß die Schnellverschlüsse an den seitlichen Schnappriegeln des Geräts
einrasten.
4. Zum Entfernen das Gerät von vorne vorübergehend mit Klebeband sichern oder von hinten festhalten. NICHT LOSLASSEN. Die
Schnellverschlüsse nach außen drücken und entfernen.
96 mm
VORDERANSICHT
Feldmontage und
Montageausschnittsinstallation
2. Spezifi kationen
Allgemein
Kompatible:
Signet 2760, 2720 pH/ORP-Vorverstärker
Signet 272X, 56, 57, 6X, 7X Elektroden
Genauigkeit: ±0,03 pH, ±2 mV ORP
Gehäuse:
• Schutzart: NEMA 4X/IP65 Montageausschnitt
• Gehäuse: PBT
• Schalttafelgehäusedichtung: Neopren
• Fenster: polyurethanbeschichtetes Polycarbonat
• Tastatur: abgedichteter Silikongummi, 4 Tasten
• Gewicht: ca. 325 g (12 oz.)
Anzeige:
• Alphanumerisch, 2 x 16 LCD
• Kontrast: benutzerwählbar, 5 Stufen
• Aktualisierungsrate: 1 Sekunde
Elektrik
• Spannungsversorgung: 12 bis 24 VDC ±10%, geregelt, 21 mA max.
Sensoreingangsbereich:
• pH: 0,00 bis 14,00 pH
• Temp. (nur pH) 3K Balco, -25 bis 120° C (-13 bis 248° F)
• ORP: -1000 bis +2000 mV, isoliert (10 kΩ ID Widerstand T+, T-)
Rev. H 06/10 German
82 mm
8050
42 mm
64 mm
106 mm
SEITENANSICHT
Feldmontage Montageausschnittsinstallation
Inhalt
1. Installation
2. Spezifi kationen
3. Elektrische Anschlüsse
4. Menüfunktionen
Optionale
92 mm
Rückab-
deckung
56 mm
41 mm
Schnapp-
riegel
97 mm
SEITENANSICHT
Montageausschnittsinstallation
Stromausgang:
• 4 bis 20 mA, isoliert, vollständig einstellbar und umkehrbar
• Max. Schleifenimpedanz:
• Aktualisierungsrate: 0,5 Sekunden
• Genauigkeit: ±0,03 mA bei 25° C, 24 V
Open-Kollektor-Ausgänge:
• Optisch isoliert
• Senke oder quelle max. 50 mA, Ansprechspannung max. 30 VDC
• Betriebseinstellungen
• High (Überschreitung), Low (Unterschreitung) Sollwert mit
einstellbarer Hysterese
• Proportional Impuls (Max. Impulsfrequenz: 400 Impulse/min.)
Umgebung
• Betriebstemperatur: -10 bis 70 °C (14 bis 158 °F)
• Lagertemperatur: -15 bis 80 °C (5 bis 176 °F)
• Relative Feuchtigkeit: 0 bis 95 %, nicht kondensierend
• Maximale Höhenlage: 2.000 m (6.562 Fuß)
• Isolierierungskategorie: II
• Verschmutzungsgrad: 2
Normen und Zulassungen
• CE, UL
• Herstellung gemäß ISO 9001 und ISO 14001
German
10.20 pH
25.0C
Signet pH/ORP
Transmitter
Montageausschnitt
Befestigungs-
Dichtung
halterung
Anschlüsse
Schnell-
verschluß
50Ω bei 12 V
325Ω bei 18 V
600Ω bei 24 V
ENTER
