Messer - Pfaff 1245 Betriebsanleitung

11.

Messer

05.12
(Bei der 1246 diese Einstellung an beiden Messern vornehmen)
Regel
1. Das Langloch des Messers 3 soll parallel zum Messerträger 5 verlaufen; dabei soll das
Messer nicht am Guß anliegen (siehe Pfeil).
2. Wenn die Spitze des Fängers 4 ca. 3 mm über die Messerschneide hinausragt, soll
das Messer 3 leicht am Fänger 4 anliegen.
4

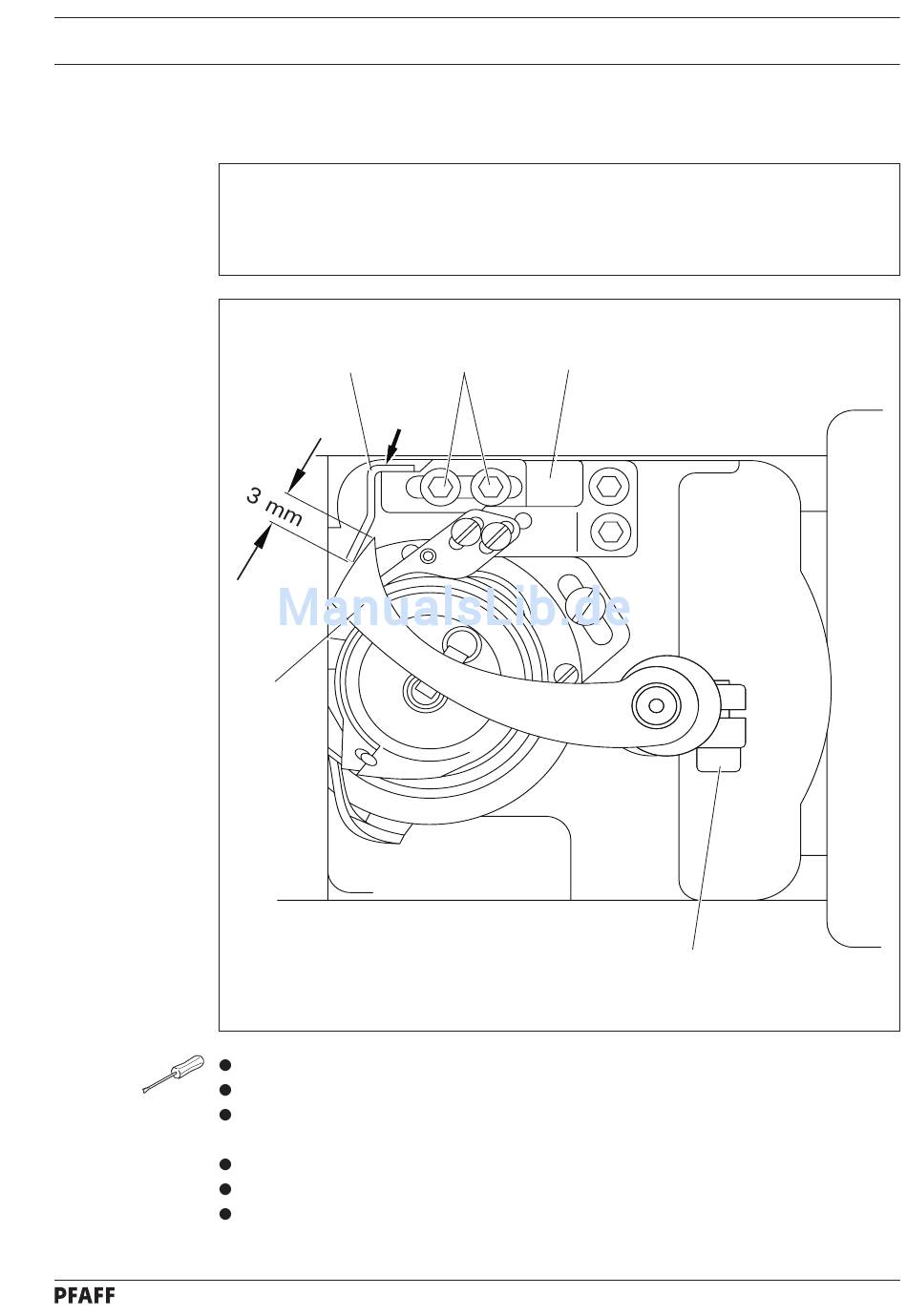

Fig. 11 - 27
Schrauben 2 lösen.
Messer 3 zunächst so verschieben, daß es mit dem Fänger 4 nicht kollidieren kann.
Unter Beachtung, daß Schraube 1 gelöst ist, Fänger 4 von Hand entsprechend Regel 2
drehen.
Messer 3 leicht am Fänger 4 zur Anlage bringen und nach Regel 1 ausrichten.
In dieser Stellung Schrauben 2 festziehen.
Schraube 1 bleibt für nachfolgende Einstellung noch gelöst.
3 2
5
1
