Experimentieradapterplatine 1

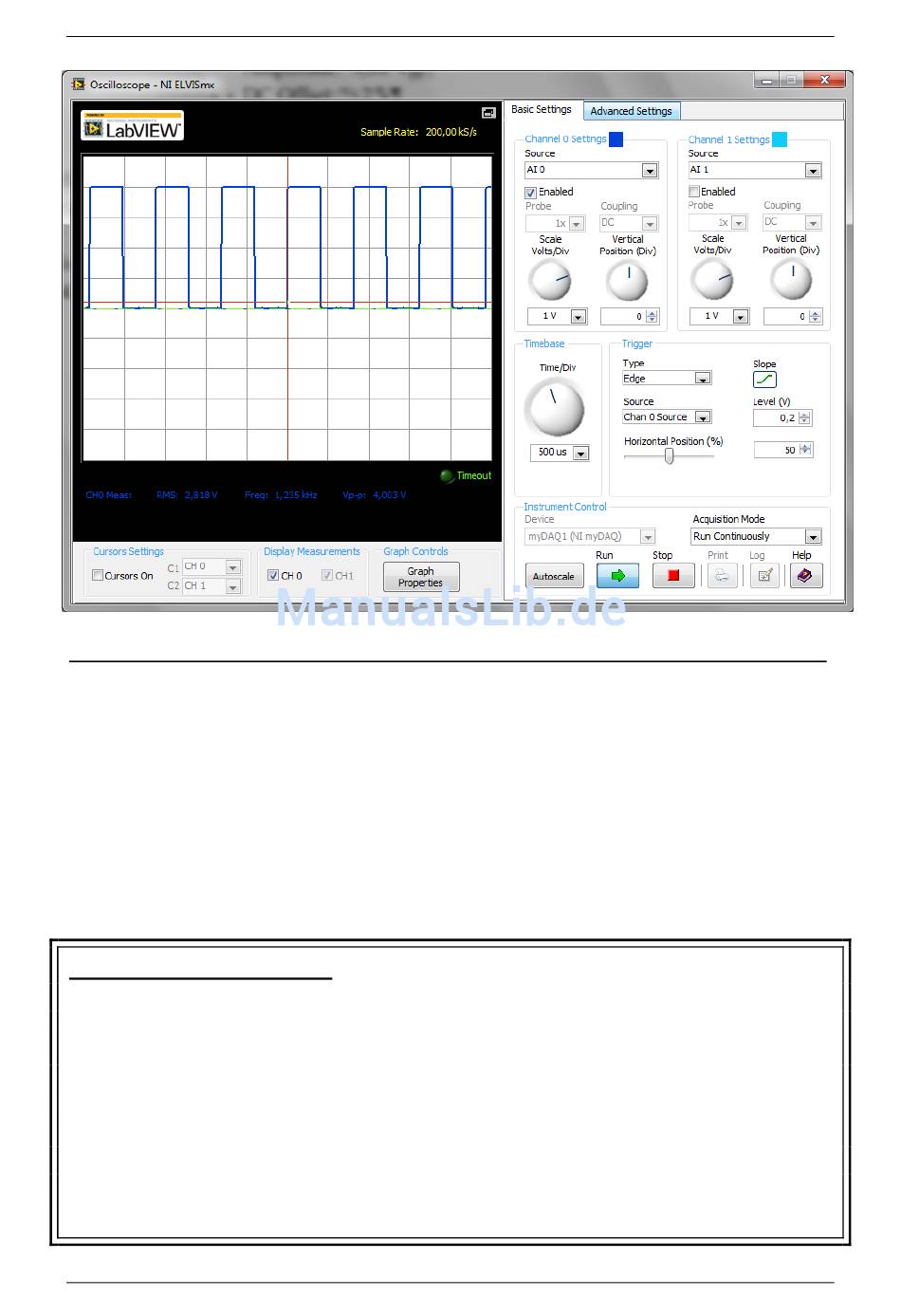

Abb.8.8.5: Die Kontrolle der Funktionsgenerator-Einstellungen mit dem myDAQ-Oszilloskop
Erst wenn die Signalpegel in Ordnung sind, verbinden Sie den Analogausgang AO_0 mit
dem Digital-Port-Pin DIO_1 (X6/2 <---> X7/2) und starten das VI.
Wenn Sie nun die Frequenzeinstellung am Funktionsgenerator variieren, können Sie sowohl am
Oszilloskop als auch am Frequenzmesser die ausgesendete Frequenz messen, d.h. ablesen.
Wichtig: Der Betrieb der LED D1
Die LED D1 ist direkt mit dem Digitalport-Pin DIO_1 verbunden und das bedeutet, dass diese LED
im Takt der Eingangsfrequenz blinkt (das können Sie leicht feststellen, wenn Sie z.B. eine Frequenz
von 1 Hz einstellen).
Allerdings belastet diese LED natürlich auch das Eingangssignal, da ja der LED-Treiberstrom (ca.
2-3 mA) daraus ´gezogen´ wird.
Man sollte also im Zweifelsfall, zur Sicherheit, die LED durch Ziehen des Jumpers J7 abklemmen,
damit der Frequenzausgang (einer beliebigen Quelle) nicht überlastet wird und das Signal u.U. zu-
sammenbricht.
92
