Experimentieradapterplatine 1

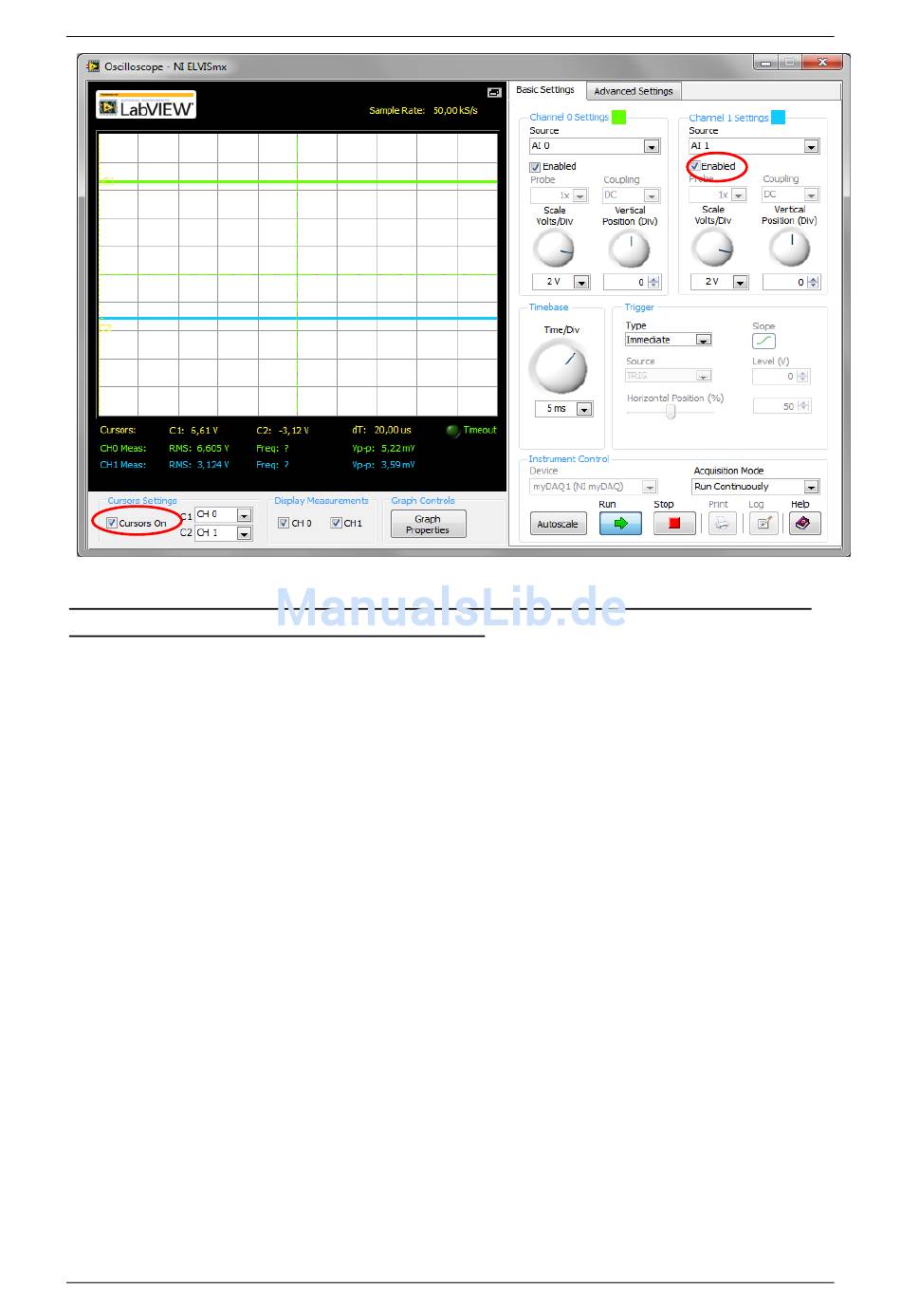

Abb.6.4.11: Die Simulation von Spannungsmesswerten mit Hilfe der Potentiometer auf der
Experimentieradapterplatine 1 (im 2-Kanal-Betrieb)
Aktivieren Sie dazu noch den Kanal 1 (Ankreuzen von ´Enabled´ im Fenster ´Channel 1 Settings´)
Aktivieren Sie die Cursor-Messung durch Ankreuzen von ´Cursors On´ im Fenster ´Cursor Set-
tings´ unterhalb des Oszillogrammbildschirms. Starten Sie jetzt das Oszilloskop.
Mit den beiden Potentiometern können Sie nun für jeden Kanal eine Spannung einstellen und die
gemessenen Spannungswerte sehen Sie unmittelbar im Messwertefeld unterhalb des Oszillo-
gramms.
49
