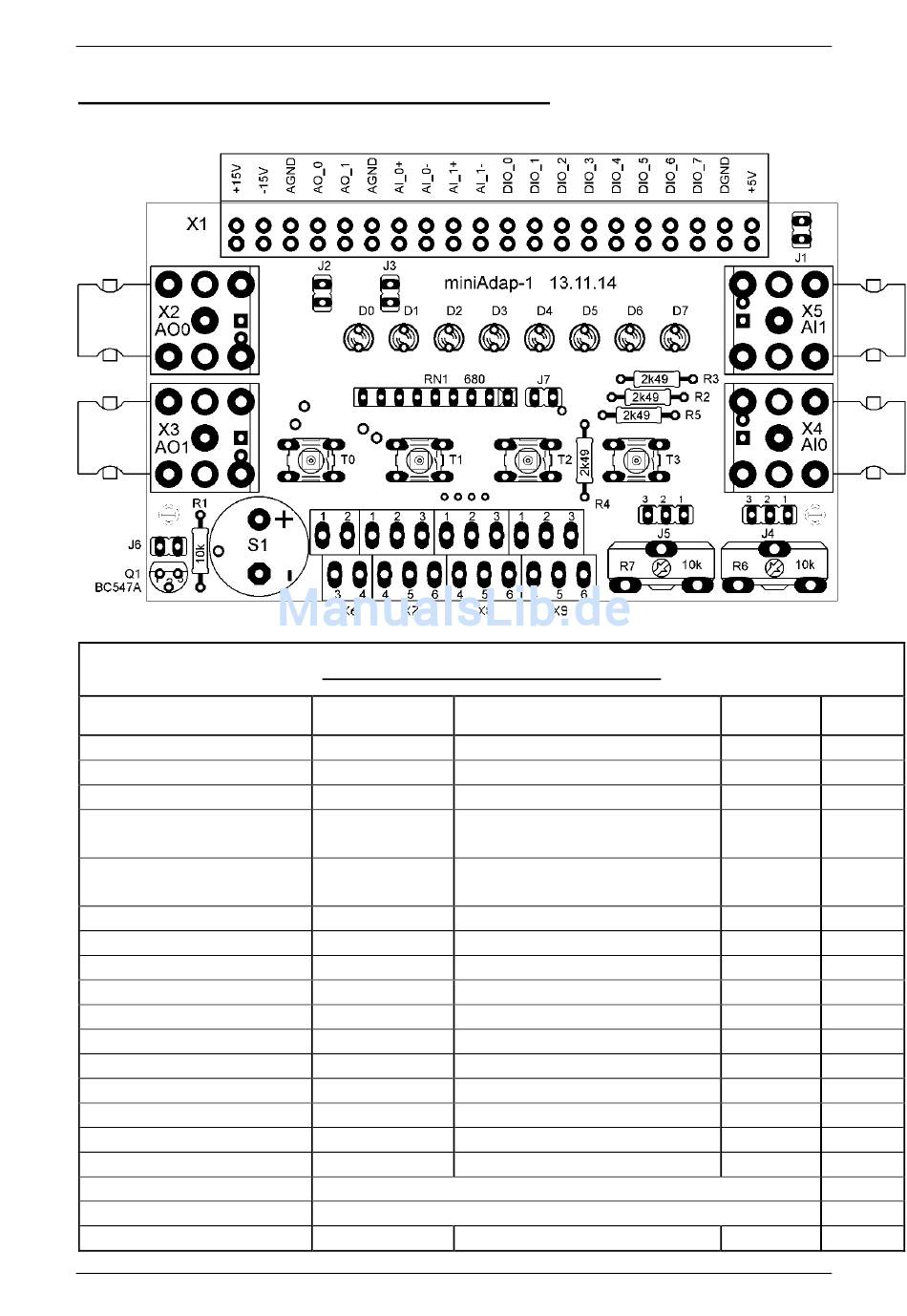

Bestückungsplan der Experimentieradapterplatine 1
Bauteil:
Metallschichtwiderstand
Kohleschichtwiderstand
Widerstandsnetzwerk
Potentiometer
Steckachse für Potentiome-
ter
Leuchtdiode
Abstandshalter für LEDs
Kurzhubtaster
Summer
Transistor
Stiftleisten
Stiftleisten
Codierbrücke
Doppelstockklemme
Doppelstockklemme
BNC Printbuchse
Abstandsbolzen
Zylinderkopfschrauben
myDAQ Anschlussleiste
Bauteilliste Experimentieradapterplatine 1
Bezeichnung:
Wert:
R2 - R5
2,49 kOhm, 1%, 1/4 Watt
R1
10 kOhm, 5%, 1/4 Watt
RN1
680 Ohm, 8-fach, Sternschaltung SIL 9-8
10 kOhm, stehend für Steckach-
R6, R7
se
für R6, R7
Achsenlänge ca. 13mm
D0 - D7
3mm, Low Current, 2mA, rot
für D0 - D7
3mm
T0 - T3
6mm * 6mm, Höhe 7 mm
S1
TDB 05
Q1
BC547
J1 - J3, J6, J7
2-polig
J4, J5
3-polig
für J1 - J7
JUMPER 2,54 SW
X6
AKL 267-04, 4-polig
X7 - X9
AKL 267-06, 6-polig
X2 - X5
50 Ohm
Typ: ABM 2550 5, 5mm lang mit Innengewinde
Für Abstandsbolzen, M2,5*8mm
20-polig, für NI myDAQ
Experimentieradapterplatine 1
Bauform:
0207
0207
PT 15 NH
RM 2,54
6mm*6mm
RM 7,62
TO 92
RM 2,54
RM 2,54
RM 2,54
UG 1094W
Anzahl:
4
1
1
2
2
8
8
4
1
1
5
2
7
1
3
4
2
2
1
107
