Experimentieradapterplatine 1

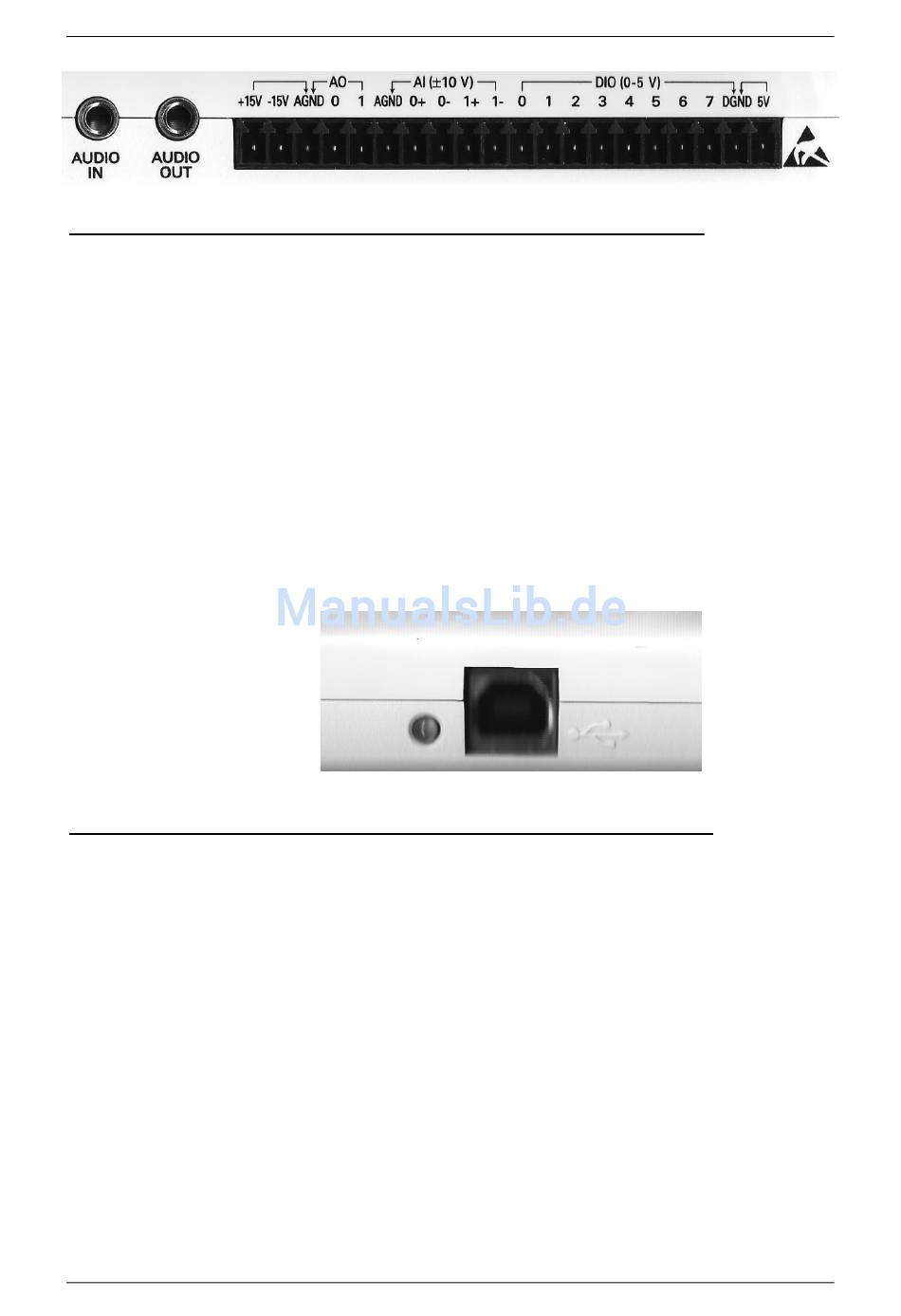

Abb.2.4: Der Anschlussbereich 2: Die restlichen Ein-/Ausgänge des myDAQs
An dieser Leiste können dem myDAQ die Signale nun über Schraubklemmen oder über Lötklem-
men entnommen bzw. zugeführt werden.
Über diese Leiste erfolgt die Ankopplung aller Experimentieradapterplatinen
Weiterhin befinden sich an dieser Gehäuseseite noch die beiden 3,5 mm-Klinkenbuchsen für den
Audio-Stereo-Ein- und den Audio-Stereo-Ausgang.
Über einen dritten Anschlussbereich wird mittels USB-Buchse und ´Blauer OK-LED´ die USB-
Verbindung zum übergeordneten Rechner hergestellt, Abb.2.5:
Abb.2.5: Der Anschlussbereich 3: USB-Anschlussbuchse mit blauer ´OK´-LED
Die Kenndaten
Alle wichtigen Kenndaten des myDAQ-Moduls sind natürlich detailliert im zugehörigen Datenblatt
beschrieben.
Nachfolgend sollen daher nur übersichtsartig einige wesentliche Kerndaten aufgeführt werden:
Digitalmultimeter
Spannungsmessungen
-
Gleichspannung:
Wechselspannung:
Strommessungen
-
Gleichstrom:
Wechselstrom:
8
und miniSysteme.
bis 60 V
bis 20 V effektiv
bis 1 A
bis 1 A effektiv
