Experimentieradapterplatine 1

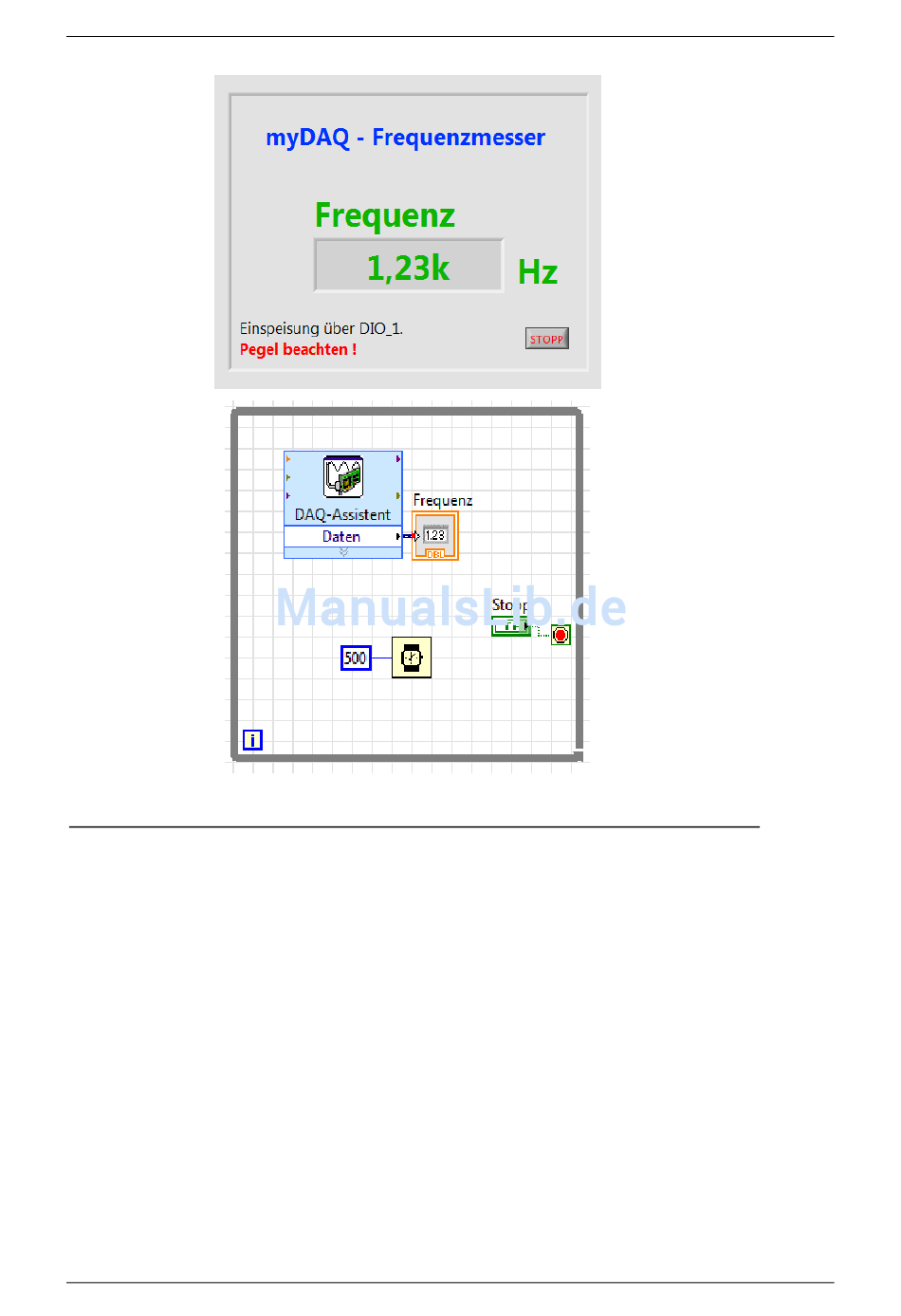

Abb.8.8.3: Frontpanel und Blockdiagramm des Frequenzmessers (´Freq-Mess-1.vi´)
Dieses Frequenzzähler-VI kann man nun sehr gut mit dem myDAQ-Funktionsgenerator und dem
myDAQ-Oszilloskop austesten.
Erstellen Sie dazu an den Schraubklemmen unserer Experimentieradapterplatine 1, mit einer klei-
nen isolierten Drahtbrücke, folgende Verbindung und stecken Sie folgende Jumper:
Ausgang AO_0 --->
-
d.h.
Jumper J4 auf Stellung 1-2:
-
Jumper J2 stecken:
-
Jumper J1 stecken:
-
90
X6/2
--->
Eingang AI_0+
X9/5
damit:
X9/5
damit:
AGND
damit:
AGND
<--->
AI_0+
<--->
AI_0-
<--->
DGND
