Experimentieradapterplatine 1
5. Die Experimentieradapterplatine 1

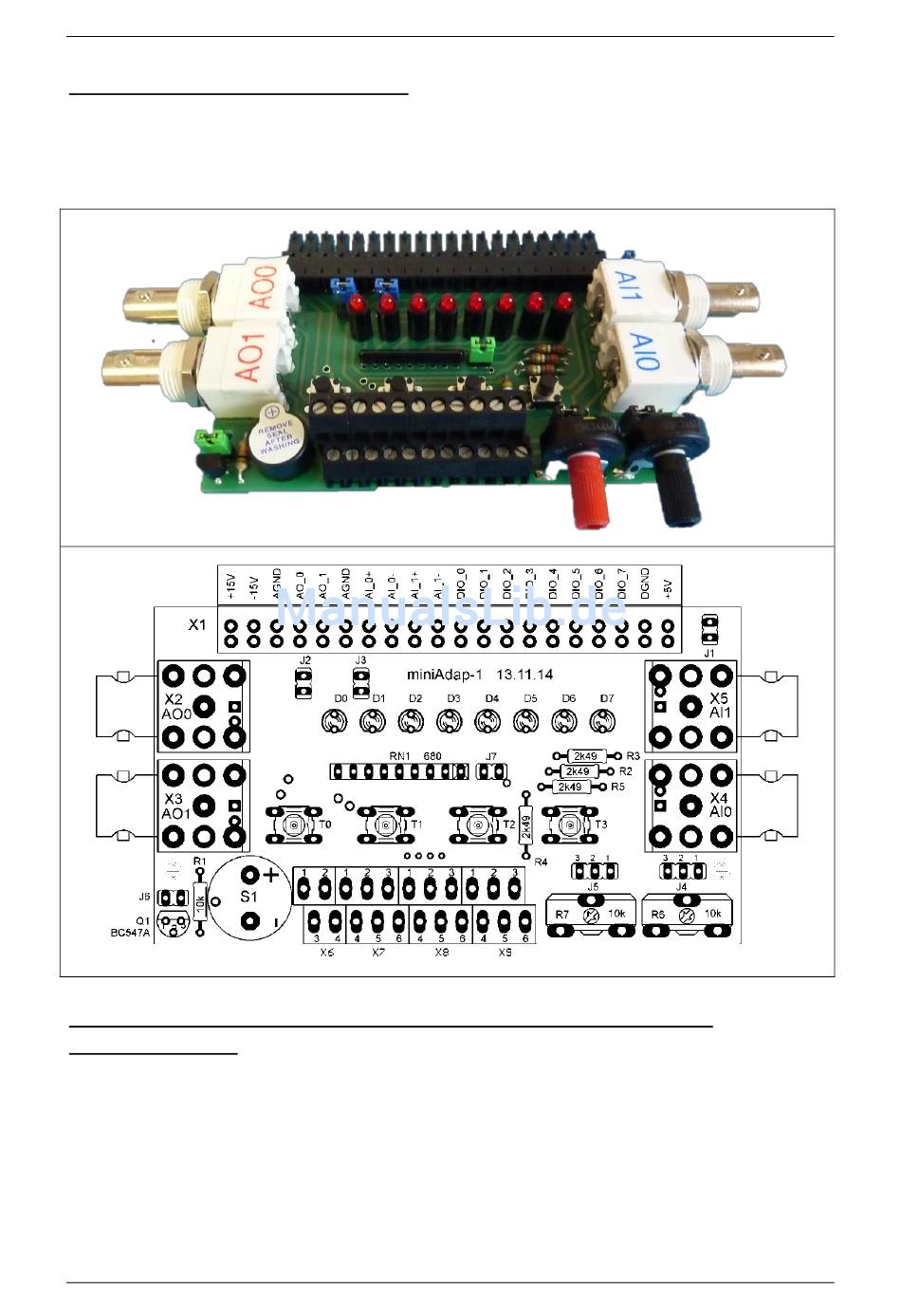

Die Abb.5.1 zeigt diese vielseitige Experimentieradapterplatine ´Experimentieradapterplatine 1´
und in der Abb.5.2 ist der zugehörige Schaltplan zu sehen:
Abb.5.1: Experimentieradapterplatine 1: Potentiometer-LEDs-Taster-Summer-
Schraubklemmblock
22
