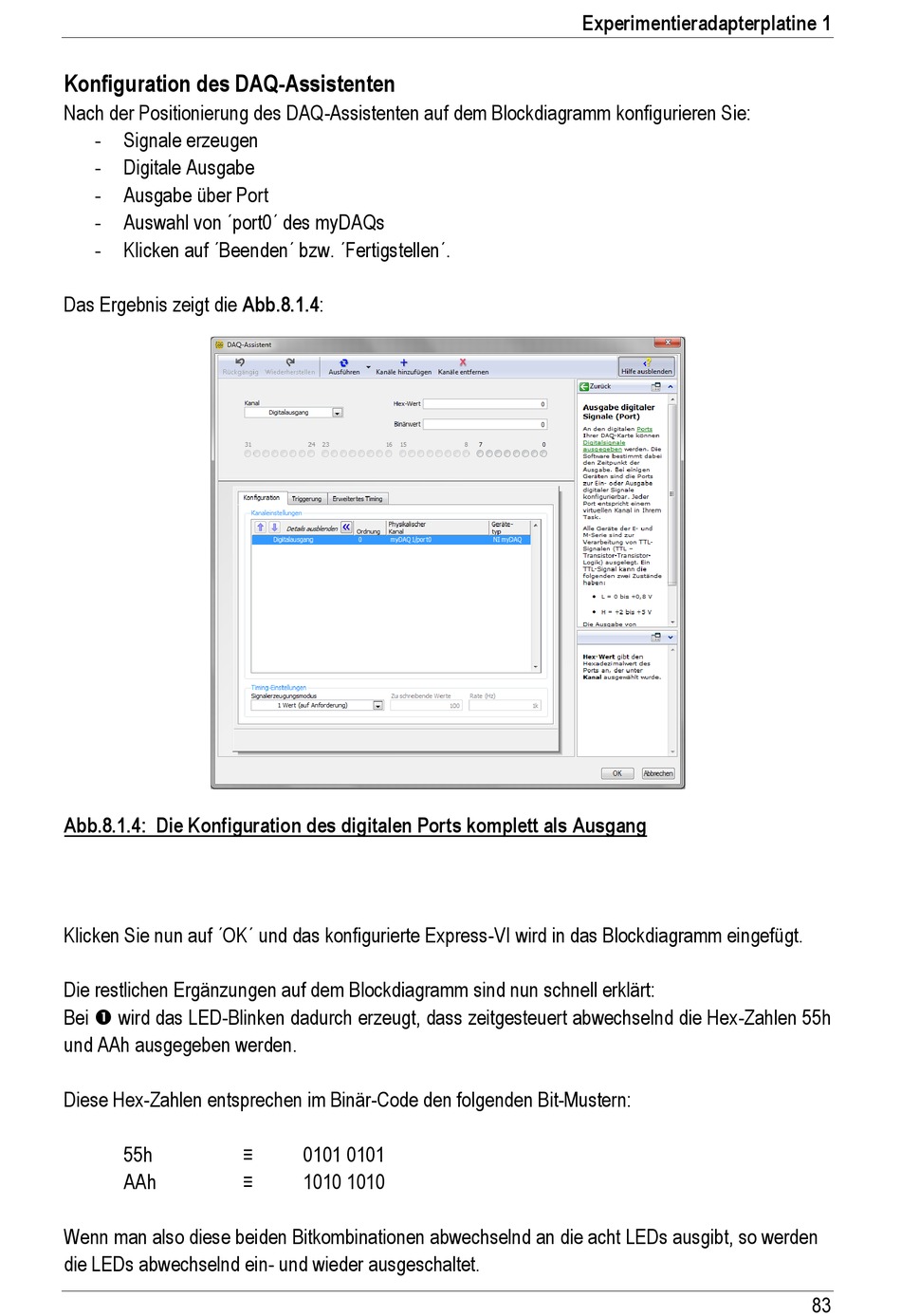

Konfiguration des DAQ-Assistenten
Nach der Positionierung des DAQ-Assistenten auf dem Blockdiagramm konfigurieren Sie:
Signale erzeugen
-
Digitale Ausgabe
-
Ausgabe über Port
-
Auswahl von ´port0´ des myDAQs
-
Klicken auf ´Beenden´ bzw. ´Fertigstellen´.
-
Das Ergebnis zeigt die Abb.8.1.4:
Abb.8.1.4: Die Konfiguration des digitalen Ports komplett als Ausgang
Klicken Sie nun auf ´OK´ und das konfigurierte Express-VI wird in das Blockdiagramm eingefügt.
Die restlichen Ergänzungen auf dem Blockdiagramm sind nun schnell erklärt:
Bei wird das LED-Blinken dadurch erzeugt, dass zeitgesteuert abwechselnd die Hex-Zahlen 55h
und AAh ausgegeben werden.
Diese Hex-Zahlen entsprechen im Binär-Code den folgenden Bit-Mustern:
55h
AAh
Wenn man also diese beiden Bitkombinationen abwechselnd an die acht LEDs ausgibt, so werden
die LEDs abwechselnd ein- und wieder ausgeschaltet.
≡
0101 0101
≡
1010 1010
