Menü Options
Anzeige
(Werkseinstellungen abgebildet)
Contrast:
3
Flow1 Decimal
*****.
Total1 Decimal
******.**
Averaging 1:
Off
Sensitivity 1:
0
Total Reset
Lock Off
Loop1 Adjust
4.00 mA
Loop1 Adjust
20.00 mA
Output1 Active
Low
Test Loop1:
Test Output 1:
Einstellungen für Schleife 2 und Ausgang 2 wiederholen.

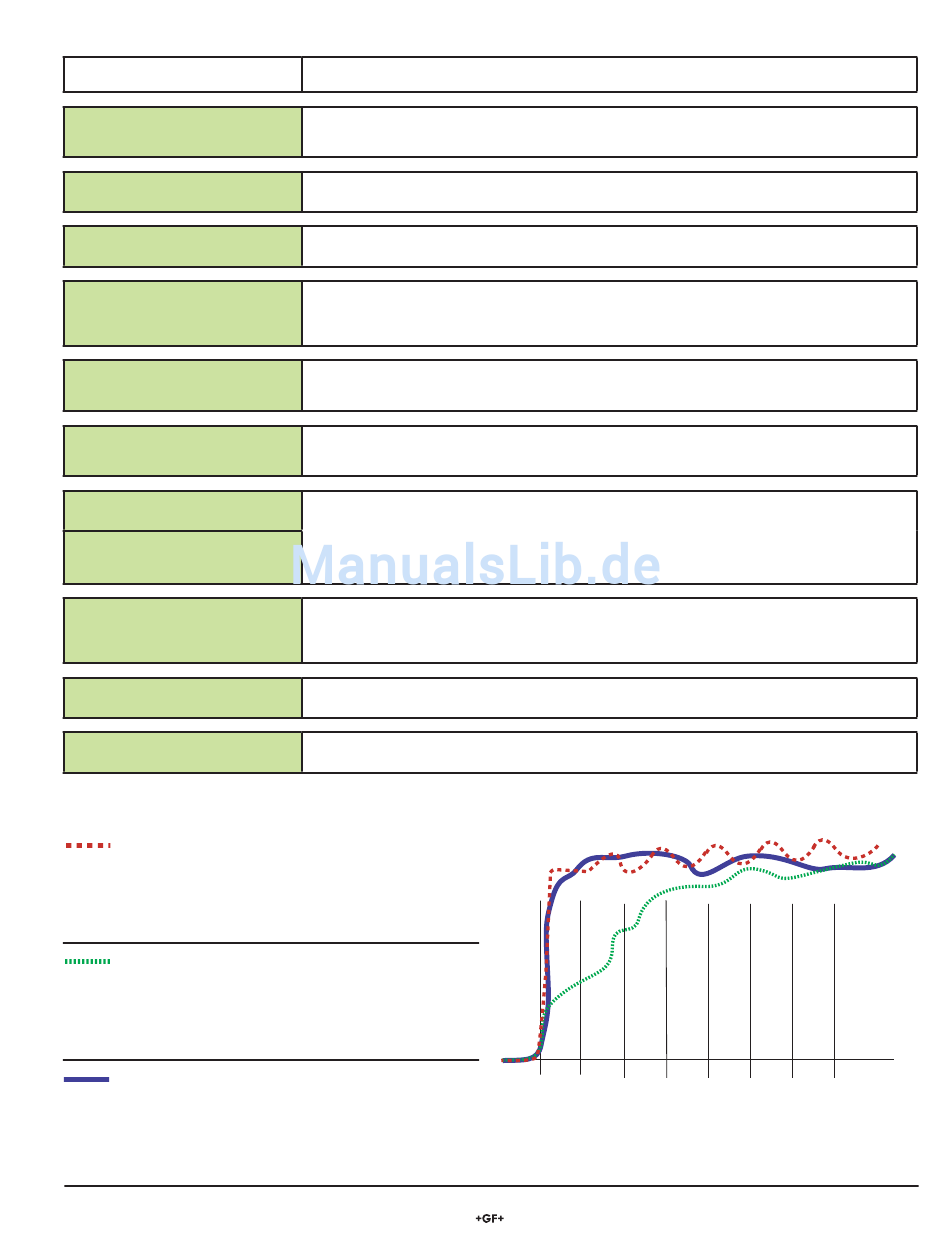

Keine Mittelwertbildung, keine Empfi ndlichkeit
Bei einer Einstellung der Mittelwertbildung auf 0 (Null) und einer
Einstellung der SENSITIVITY (EMPFINDLICHKEIT) auf Null kann
die Durchfl ussrate sehr instabil sein. Dieser Graph repräsentiert
die tatsächliche Messung des Durchfl usssensors, während der
Sensor auf instabile Durchfl ussbedingungen im Rohr reagiert.
Nur Mittelwertbildung
Bei einer Einstellung der Mittelwertbildung auf 50 Sekunden
und einer Einstellung der SENSITIVITY (EMPFINDLICHKEIT)
weiterhin auf 0 ist die Durchfl ussrate zwar stabilisiert, eine
Änderung in der Durchfl ussrate wird jedoch 50 Sekunden oder
länger nicht angezeigt (gepunkteter grüner Graph).
Mittelwertbildung und Empfi ndlichkeit
Bei einer Einstellung der Mittelwertbildung auf 50 Sekunden und
einer Einstellung der SENSITIVITY (EMPFINDLICHKEIT) auf 6
ist die Durchfl ussrate stabilisiert, und die plötzliche Schwankung
im Durchfl uss wird sehr schnell wiedergegeben (durchgezogener
blauer Graph).
Signet 8550-3 Durchfl ußtransmitter
Den LCD-Kontrast für optimales Betrachten einstellen. Der Wert 1 repräsentiert einen niedrigen
Kontrast, 5 einen höheren. Im allgemeinen einen niedrigeren Kontrast auswählen, wenn sich die
>
Anzeige in warmer Umgebung befi ndet.
Die Dezimalstelle auf die beste Aufl ösung für die Anwendung einstellen. Die Anzeige paßt die Skala
>
automatisch an diese Einschränkung an. *****., ****.*, ***.**, **.*** oder *.**** auswählen.
Die Dezimalstelle des Totalisators auf die für die Anwendung beste Aufl ösung einstellen. ********.,
>
*******.*, oder ******.** auswählen.
OFF (AUS) liefert die schnellstmögliche Reaktion auf Änderungen der Durchfl ußrate . Es ist die
bevorzugte Einstellung in Systemen, in denen die Messung sehr stabil ist.
8 s, 20 s, 50 s oder 120 s Mittelwertbildung auswählen, wenn der Prozeß regelmäßig Schwankungen
>
(oder extrem starken Schwankungen) unterleight.
Die Empfi ndlichkeit arbeitet in Verbindung mit der Mittelwertbildung, um die Ansprechzeit mit der
Signalstabilität auszugleichen. Die Auswahloptionen sind 0 bis 9 für minimale Empfi ndlichkeit bzw.
>
9 für maximale Empfi ndlichkeit wählen. Die Funktion ist nachstehend beschrieben.
Gesperrt: Der Tastencode muß eingegeben werden, um den rücksetzbaren Totalisator
zurückzusetzen.
>
Entsperrt: Zum Rücksetzen des rücksetzbaren Totalisators ist kein Tastencode erforderlich.
Den minimalen und den maximalen Stromausgang anpassen. Der Anzeigewert repräsentiert den
genauen Stromausgang.
>
Einstellgrenzwerte:
• 3,80 mA < 4,00 mA > 5,00 mA
• 19,00 mA < 20,00 mA > 21,00 mA
>
Diese Einstellung zur Anpassung des Systemausgangs an ein bel.
Aktiv-HIGH (Überschreitung): Diese Einstellung wird verwendet, um ein Gerät (Pumpe, Ventil) beim
Sollwert einzuschalten (ON).
Aktiv-LOW (Unterschreitung): Diese Einstellung wird verwendet, um ein Gerät beim Sollwert
>
auszuschalten (OFF).
Die ▲- und ▼-Tasten drücken, um einen beliebigen Ausgangsstromwert im Bereich von 3,8 mA bis
>
21,00 mA zum Testen der Ausgangsschleife manuell einzugeben.
Die ▲- und ▼-Tasten drücken, um einen beliebigen Ausgangsstromwert im Bereich von 3,8 mA bis
>
21,00 mA zum Testen der Ausgangsschleife manuell einzugeben.
Beschreibung
2 s
10 s
20 s
30 s
HINWEIS: Die Funktion SENSITIVITY (EMPFINDLICHKEIT)
hat keine Wirkung, wenn die Funktion AVERAGING
(Mittelwertbildung) auf 0 (Sekunden) eingestellt ist.
40 s
50 s
60 s
70 s
7
