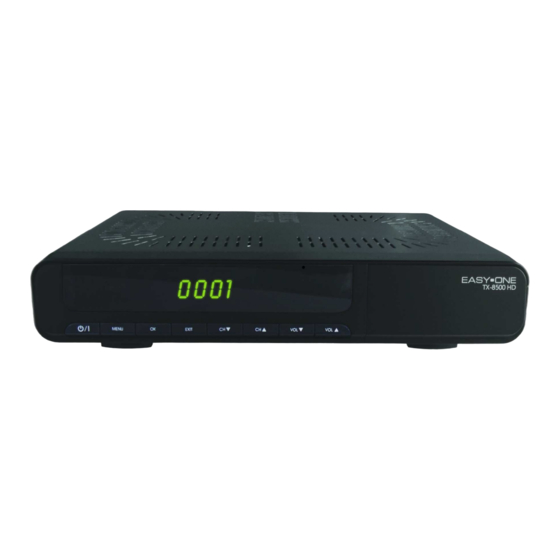

Inhaltszusammenfassung für SetOne EasyOne TX8500 HD

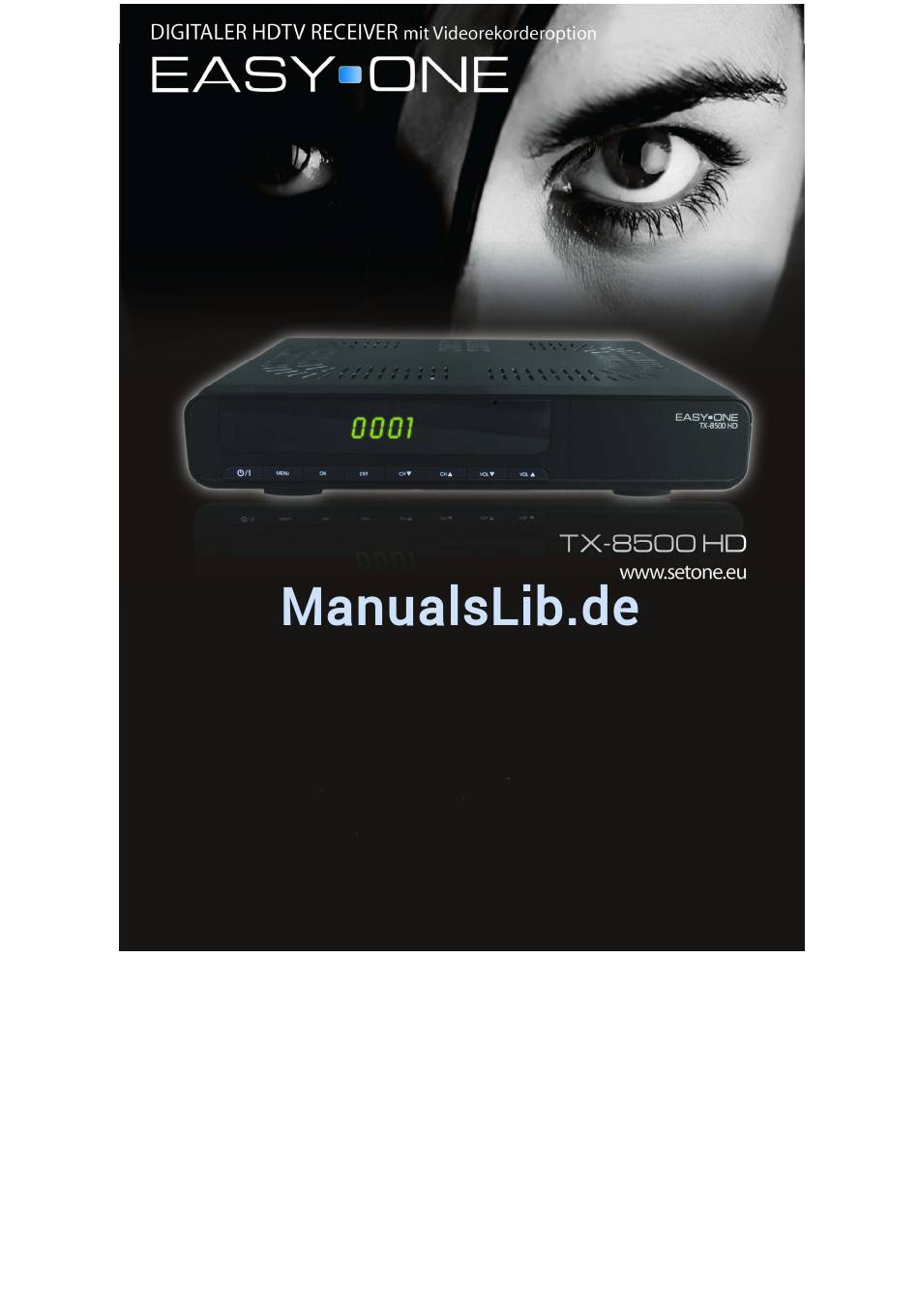

- Seite 1 Bedienungsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie die Sicherheitshinweise, bevor Sie den Receiver in Betrieb nehmen. Bewahren Sie die Bedienungsanleitung auf, um auch zu einem späteren Zeitpunkt etwas nachschlagen zu können. Alle Warnhinweise auf dem Receiver oder in der Bedienungsanleitung sollten unbedingt beachtet werden. -
Seite 3: Entsorgung Von Elektro- Und Elektronik-Geräten
Entsorgung von Elektro- und Elektronik-Geräten Dieses Gerät darf nicht mit normalem Hausmüll entsorgt werden. Bitte wenden Sie sich bei Fragen zur Entsorgung an Ihre kommunalen Entsorgungsbetriebe, das Umweltreferat Ihrer Gemeinde oder an Ihrem Fachhändler, bei dem Sie das Produkt erworben haben. Helfen Sie mit den Verbrauch von Rohstoffen durch Recycling der Geräte zu reduzieren und die Umwelt durch eine fachgerechte Entsorgung zu schützen. -
Seite 4: Inhaltsverzeichnis
Inhalt INHALT Wichtige Sicherheitshinweise ........1 Einführung ............6 Hauptmerkmale ............6 Zubehör ..............7 Bedienelemente / Funktionen ......8 Vorderseite ............. 8 Rückseite ..............9 Fernbedienung ............. 10 Anschluss des Receivers ......... 12 An ein TV Gerät (HDMI / SCART) ......12 Über den Komponenten Ausgang ...... - Seite 5 Inhalt Benutzer Präferenzen........... 30 5.3.1 Menüsprache............ 30 5.3.2 Audio Sprache..........30 5.3.3 Video Ausgang ..........30 5.3.4 Digital Audio ............. 30 5.3.5 TV Bildschirmverhältnis........31 5.3.6 Display Format ..........31 5.3.7 Display Zeit............31 5.3.8 Transparenz ............. 31 Common Interface ..........31 Personal Video Recorder (PVR) .......
-
Seite 6: Einführung
Einführung 1. Einführung 1.1 Hauptmerkmale • 64 programmierbare Satelliten • 6000 programmierbare Kanäle • 2 Common Interface (CI) Einschübe • DVB-S/DVB-S2 kompatibel • MPEG2 MP@HL, MPEG4 Part10/H.264 • 1 LNB Eingang mit ZF Ausgang zum Anschluss eines zweiten Receivers • Variable Symbolrate (Eingang): 1 ~ 45 Msps •... -
Seite 7: Zubehör
Einführung 1.2 Zubehör Receiver Fernbedienung Erklärung Anzahl Receiver Fernbedienung Batterien (Typ: AAA) Komponenten Kabel... -
Seite 8: Bedienelemente/Funktionen
Bedienelemente/Funktionen Bedienelemente / Funktionen 2.1 Vorderseite Schaltet den Receiver in den POWER Standby Modus und zurück MENU Ruft das Hauptmenü auf Anzeige der Senderliste oder Bestätigung einer Auswahl Kehrt aus jedem Menü zum TV Bild EXIT zurück ¡ Sender wechseln ¡... -
Seite 9: Rückseite
Bedienelemente/Funktionen 2.2 Rückseite LNB INPUT Anschluss für den LNB Durchgeschleiftes LNB Signal LOOP für einen zweiten Receiver Serieller Anschluss für das RS 232 Software Update und zum Datentransfer mit dem PC Stereo Audio Ausgang zum AUDIO L/R Anschluss an eine Stereoanlage VIDEO Video Ausgang... -
Seite 10: Fernbedienung
Bedienelemente/Funktionen 2.3 Fernbedienung 1. EIN/AUS ( ): Ein-/Ausschalten des Receivers 2. Stummschaltung ( ): Ein-/Ausschalten des Tons 3. V.Format: Umschaltung der Bildschirmauflösung. 4. EPG: Elektronische Programm Zeitschrift. Zeigt Ihnen Programm Informationen zum aktuellen Sender. 5. FAV ( ): Auswahl der Favoritenlisten 6. - Seite 11 Bedienelemente/Funktionen (+100), (-100): Seitenweise Blättern / Schaltet 100 Senderplätze höher oder niedriger. (Pause): Hält das TV Bild an, aber lässt den Ton weiterlaufen. 21. A-Z: Sortiert die Sender alphabetisch. 22. F1 (SLEEP): Einstellen des Sleep- Timers. (AUS; 120, 90, 60, 30, 20, 10 min) 23.
-
Seite 12: Anschluss Des Receivers
Anschluss des Receivers Anschluss des Receivers An ein TV Gerät (HDMI / SCART) Verbinden Sie das Antennenkabel mit dem Antenneneingang (IF INPUT). HDMI: Verbinden Sie den Receiver über ein HDMI Kabel mit dem TV-Gerät. Sie benötigen keine weitere Audioverbindung, über HDMI wird der normale Stereoton, als auch der Dolby Digital Ton (Senderabhängig) übertragen. -
Seite 13: Über Den Komponenten Ausgang
Anschluss des Receivers 3.2 Über den Komponenten Ausgang Verbinden Sie das Antennenkabel mit den Antenneneingang (IF-INPUT) Verbinden Sie den Komponentenausgang des Receivers mit dem TV-Gerät. Beachten Sie bitte, dass die Farben übereinstimmen. Verbinden Sie die Audio Ausgänge mit Ihrer Stereoanlage. Ansonsten haben Sie keinen Ton... -
Seite 14: Über Den Video Ausgang
Anschluss des Receivers 3.3 Über den Video Ausgang Verbinden Sie das Antennenkabel mit dem Antenneneingang. (IF-INPUT) Verbinden Sie den VIDEO Ausgang mit dem TV-Gerät. Hinweis: Über den Video Ausgang bekommen Sie keine gute Bildqualität. Verbinden Sie die Audio Ausgänge mit Ihrer Stereoanlage. Ansonsten haben Sie kein Ton. -
Seite 15: An Einen Stereo / Dolby Digital Verstärker
Anschluss des Receivers 3.4 An einen Stereo / Dolby Digital Verstärker Verbinden Sie den Receiver über den SPDIF Ausgang mit Ihrem Dolby Digital Verstärker, um den Ton in Dolby Digital genießen zu können. Um den Ton über Ihre Stereo Anlage auszugeben, verbinden Sie die Audio Ausgänge mit dem Line-IN oder AUX Eingang Ihrer Stereo Anlage. -
Seite 16: Betrieb
Betrieb Betrieb Senderinformationen Jedes Mal wenn Sie den Sender wechseln, werden für ein paar Sekunden Informationen zum aktuellen Sender angezeigt. Folgende Informationen werden Ihnen angezeigt: Aktuelle Zeit. Aktueller Sendername Programmplatznummer. Symbole für Verschlüsselung, Teletext, Anzahl der Audiospuren, EPG und Kindersperre. Anzeige der Empfangsparameter (Leistung (P) und Qualität (Q)) Name der laufenden... -
Seite 17: Senderliste (Tv/Radio)
Betrieb 4.4 Senderliste (TV/Radio) Drücken Sie die „OK“-Taste, um sich die Senderliste anzeigen zu lassen. Innerhalb der Senderliste können Sie mit den - Tasten und den - Tasten navigieren. Durch Drücken der „OK“-Taste wird der markierte Sender ausgewählt. Verlassen können Sie die Senderliste durch drücken der „EXIT“-Taste oder nochmaliges drücken der „OK“-Taste. -
Seite 18: Favoritenliste
Betrieb Gelb (Sortieren): Durch drücken der gelben Taste können Sie die Senderliste alphabetisch sortieren lassen. Auf die rechte Seite wechseln Sie mit der - Taste. Mit - Tasten wählen Sie die jeweilige Funktion aus und aktivieren diese durch drücken der „OK“-Taste. -
Seite 19: Elektronisch Programm Zeitschrift (Epg)
Betrieb 4.6 Elektronisch Programm Zeitschrift (EPG) Das EPG (Electronic Programm Guide) gibt Ihnen eine Übersicht über die einzelnen Programme eines Senders. Nach dem drücken der „EPG“-Taste, wird Ihnen das EPG-Fenster angezeigt, dieses ist in vier Bereiche eingeteilt. Oben links stehen Informationen zur markierten Sendung. Rechts daneben sehen Sie das laufende Programm in einem kleinen Vorschaufenster. - Seite 20 Betrieb Um eine Sendung aufzunehmen, drücken Sie bitte die rote Taste. Danach öffnet sich ein Timer- Fenster mit den richtigen Einstellungen, um diese Sendung aufzunehmen. (siehe Timer auf Seite 27 für nähere Informationen) Eine zur Aufnahme vorgesehene Sendung ist in der Zeitleiste rot markiert.
-
Seite 21: Teletext
Betrieb 4.7 Teletext Der Teletext versorgt Sie rund um die Uhr mit aktuellen Informationen. Er ist aber nur verfügbar, wenn der Sender die entsprechenden Daten ausstrahlt. Erkennbar ist dies am Symbol ( in der Informationsleiste. Aufrufen tun Sie den Teletext mit der „F2 ( )“-Taste. -
Seite 22: Hauptmenü
Hauptmenü 5. Hauptmenü 5.1 Installation In diesem Menü können Sie die Empfangsparameter Ihrer Satellitenanlage einstellen, sowie die Satellitenfrequenzen bearbeiten oder hinzufügen. Links sehen Sie die Liste der vorprogrammierten Satelliten rechts befinden sich die Einstellungen für den ausgewählten Satelliten. Mit den - Tasten wechseln Sie zwischen den beiden Spalten. -
Seite 23: Antennen Einstellung
Hauptmenü Nach drücken der grünen Taste kann ein neuer Transponder hinzugefügt werden. Die Frequenz und Symbolrate werden mit der Zifferntastatur eingegeben. Die anderen Werte werden mit den - Tasten ausgewählt. Durch drücken der gelben Taste wird ein neues Menü geöffnet, wo Sie die PID’s (Packet Identifier) der einzelnen Sender des Transponders ändern können. -
Seite 24: Sonstige Einstellungen
Hauptmenü 5.1.4 Sonstige Einstellungen LNB Frequenz: Hier kann mit Hilfe der - Tasten der LNB Typ eingestellt werden. Universal ist in den meisten Fällen richtig. DiSEqC: Sollte der Receiver an einem Multiswitch oder an einem Monoblock LNB betrieben werden, so können Sie hier die entsprechenden DiSEqC Einstellung vornehmen. -
Seite 25: Systemeinstellungen
Hauptmenü 5.2 Systemeinstellungen Im Systemeinstellungsmenü stehen Ihnen folgende Abschnitte zur Verfügung: 5.2.1 Kanal editieren Hier können Sie die Senderliste bearbeiten. Löschen: Nach dem drücken der roten Taste erscheint eine Auswahl mit verschiedenen Möglichkeiten. Gewählter Kanal: Hier wird nur der ausgewählte Kanal gelöscht. - Seite 26 Hauptmenü Umbenennen: Um den ausgewählten Sender umzubenennen, drücken Sie bitte die Gelbe Taste. Daraufhin öffnet sich eine virtuelle Tastatur mit deren Hilfe Sie bequem den Sendernamen ändern können. Sperren: Wählen Sie den zu sperrenden Sender aus und drücken die blaue Taste. Hinter dem Sendernamen erscheint ein...
-
Seite 27: Kindersicherung
Hauptmenü 5.2.2 Kindersicherung Altersgrenze: Hier können Sie auswählen bis zu welchem Alter die Kindersicherung aktiviert werden soll. (Wird nicht von allen Sendern unterstützt) Passwort ändern: Um das Passwort (Standard: 0 0 0 0) zu ändern, drücken Sie die „OK“- Taste und geben Sie ein neues Pass-wort ein und drücken die „OK“-Taste. -
Seite 28: Systeminformationen
Hauptmenü 5.2.5 Systeminformationen In diesem Menü werden Ihnen die Informationen zum Softwarestand (Version und Datum) angezeigt. 5.2.6 Timer In diesem Menü haben Sie die Übersicht über alle schon programmierten Timer und können selber Timer anlegen. Um ein neues Timerevent anzulegen, drücken Sie bitte die grüne Taste. Daraufhin öffnet sich ein neues Fenster, um den Timer einzustellen. -
Seite 29: Softwareupdate Via Usb
Hauptmenü Verfahren: Hier können Sie einstellen, ob das Timerevent wiederholt werden soll (z.B. um eine tägliche Serie aufzuzeichnen). Folgende Einstellungen sind möglich: Einmalig, täglich oder wöchentlich. Datum: Hier wird das Datum eingestellt, wann das Timerevent starten soll. Um das Datum einzustellen, drücken Sie „die OK“-Taste, danach ist der Tag hellblau markiert. -
Seite 30: Benutzer Präferenzen
Hauptmenü 5.3 Benutzer Präferenzen In diesem Menü werden alle Einstellungen mit den - Tasten vorgenommen. Die Auswahl der Menupunkte erfolgt über die Tasten. Die Änderungen werden durch das Verlassen dieses Menüs übernommen. 5.3.1 Menüsprache Hier können Sie die Menüsprache einstellen. Wählbar sind: Deutsch, Französisch, Spanisch, Russisch, Polnisch, Tschechisch, Griechisch, Niederländisch, Portugiesisch, Ungarisch, Italienisch, Slowakisch, Schwedisch, Slowenisch, Bulgarisch, Englisch,... -
Seite 31: Tv Bildschirmverhältnis
Hauptmenü 5.3.5 TV Bildschirmverhältnis Stellen Sie hier das Bildschirmverhältnis ein, welches von Ihrem TV- Gerät unterstützt wird (16:9 oder 4:3). 5.3.6 Display Format Hier können Sie einstellen, wie das Bild angezeigt werden soll, wenn es nicht dem in Punkt 5.3.5 eingestellten Bildschirmverhältnis entspricht. -
Seite 32: Personal Video Recorder (Pvr)
Personal Video Rekorder (PVR) 6. Personal Video Recorder (PVR) 6.1 Empfohlene Hardware Externe USB Festplatte (Empfohlene Geschwindigkeit: 7200 RPM) USB Memory Stick Dateisystemformat: FAT16/FAT32 (NTFS und andere Dateisysteme werden nicht unterstützt,) 6.2 Aufnahmefunktion 6.2.1 Eine Aufnahme starten Drücken Sie die „ “... -
Seite 33: Eine Datei Wiedergeben
Personal Video Rekorder (PVR) 6.2.3 Eine Datei wiedergeben Folgende Dateitypen kann der Receiver von einem externen Speichermedium abspielen: Musikdateien (*.mp3), Bilder (*.jpg) und aufgezeichnete Sendungen (*.ts) Dateiliste: Drücken Sie die „ “ - Taste um die Dateiliste aufzurufen. Datei auswählen: Mit den - Tasten markieren Sie die Datei,... -
Seite 34: Erweiterte Wiedergabe Funktionen
Personal Video Rekorder (PVR) Wiedergabeoptionen ändern Bei der Wiedergabe von MP3-Dateien können Sie mit der gelben Taste den Wiedergabemodus bestimmen. Durch mehrmaliges betätigen wird zwischen folgenden Möglichkeiten hin- und hergeschaltet: Keine Wiederholung, Spiele alle Dateien ab, Wiederhole die aktuelle Datei, Spiele alle Dateien im aktuellen Ordner ab 6.2.4 Erweiterte Wiedergabe Funktionen Schneller Vorlauf:... -
Seite 35: Dateiliste
Personal Video Rekorder (PVR) 6.2.5 Dateiliste Um sich die Dateiliste anzeigen zu lassen, drücken Sie bei angeschlossenem USB Speichermedium die „ “ - Taste. In der Liste werden allen abspielbaren Dateien angezeigt. Nach dem drücken der grünen Taste, werden Ihnen Informationen (z.B. -
Seite 36: Zeitversatz (Time Shift)
Personal Video Rekorder (PVR) Mit dem drücken der roten Taste wird die externe Festplatte formatiert. Diese Funktion steht nur zur Verfügung wenn eine externe Festplatte angeschlossen ist. ACHTUNG! Alle Dateien und Verzeichnisse auf der Festplatte gehen bei einer Formatierung unwiderruflich verloren. Um sich nur bestimmte Dateien anzeigen zu lassen (z.B. -
Seite 37: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Problem Mögliche Ursache Abhilfe Das Display auf Netzkabel nicht Netzkabel richtig der Vorderseite angeschlossen an der Steckdose funktioniert anschliessen nicht Kein Bild oder Receiver falsch am Überprüfen Sie die TV-Gerät Verbindung angeschlossen. zwischen Receiver Antennenleitung und TV-Gerät nicht richtig Überprüfen Sie die angeschlossen Antennenleitung... -
Seite 38: Technische Spezifikation
8. Technische Spezifikation Tuner Steckverbinder IEC 169-24, Buchse Frequenzbereich 950 ~ 2150 MHz Eingangsimpendance 75 Ohm Signalpegel -65 dBm~-25 dBm LNB Spannungsversorgung 13/18 Volt, max. 500 mA LNB Umschaltung 22 kHz ± 4 kHz DiSEqC Version 1.0/1.2/.1.3 Demodulation DVB-S QPSK, DVB-S2 QPSK/8PSK Symbolrate... - Seite 39 3 RCA Cinch (Komponent) Audio 2 RCA Cinch SPDIF (Koaxial) Daten RS 232 (115,2 bps) USB 2.0 Spannungsversorgung Versorgungsspannung 100 – 250V AC , 50/60 Hz Leistungsaufnahme Max. 35 Watt Abmessungen und Größe (B x H x T) 280x215x50 mm Gewicht Gewicht (netto) 1,3 kg...
- Seite 40 EN 61000-3-2:2006 • EN 61000-3-3:1995 +A1:2001 +A2:2005 Gerätetyp/Type: Digitaler Satelliten-Receiver Ihr Gerät trägt das CE-Zeichen. DiSEqC ist ein eingetragenes Wahrzeichen von EUTELSAT. DVB ist ein eingetragenes Warenzeichen von DVB Digital Video Broadcasting Project Setone GmbH Rebgartenweg 27 D-79576 Weil am Rhein...
