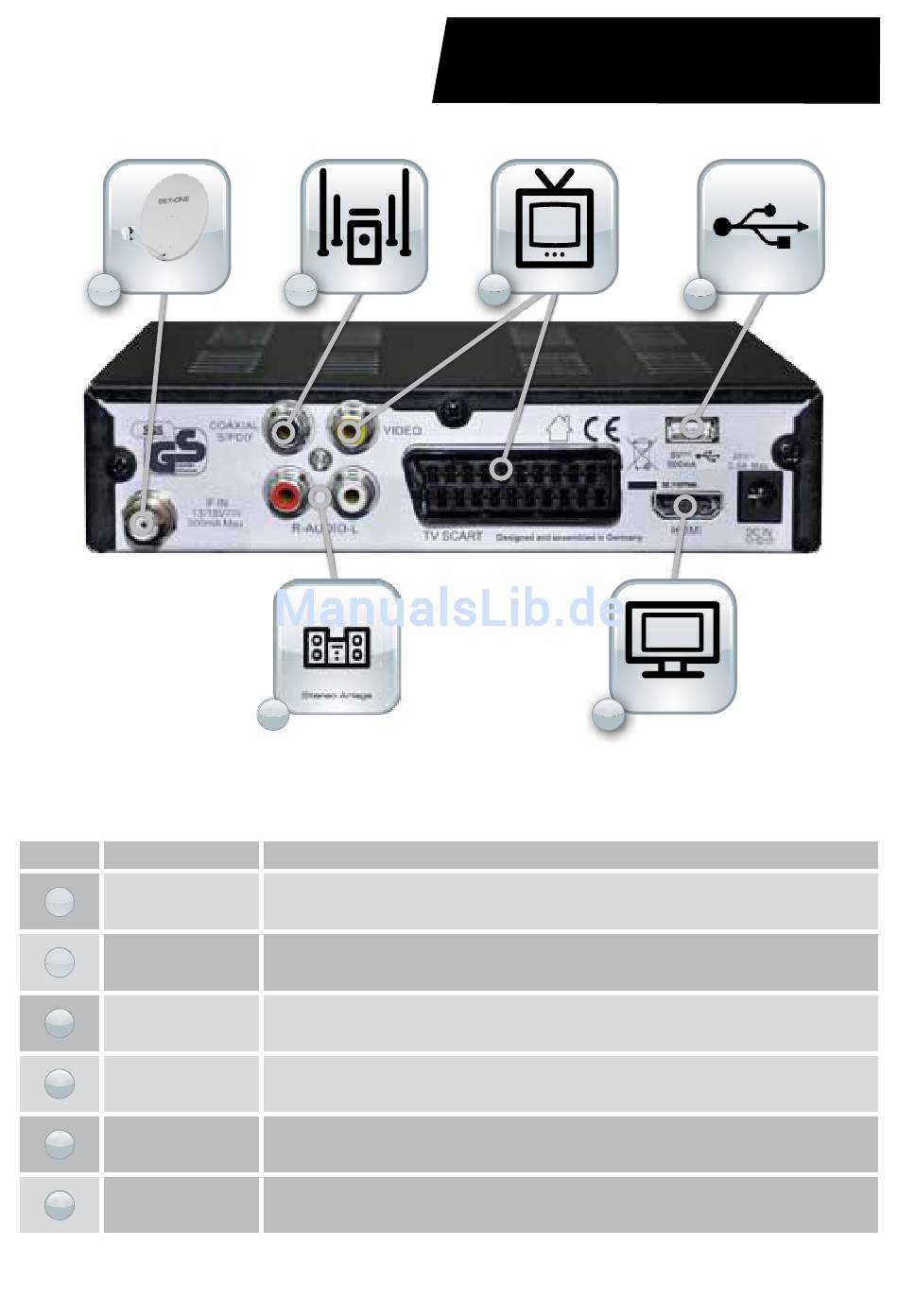

5.1 Übersicht der Anschussmöglichkeiten
SAT-Anlage
1
Nr. Anschluss
IF IN
1
S/PDiF
2
SCART/CVBS*
3
USB-Port
4
HDMI
5
Audio L-R
6
*Beim Anschluss des TV-Gerätes über CVBS muss zusätzlich eine Audio-Verbindung "Audio L-R" hergestellt werden.
HiFi-Anlage
2
(Digitalton, 5.1)
6
Erläuterung
LNB-Eingang - Für die Zuleitung von Ihrer Satelliten-Antenne oder von
Ihrer Sat-Anschlussdose.
Digitaler Tonausgang zum Anschluss Ihrer digitalen HiFi-Anlage (5.1
Ton) über ein Koaxialkabel.
Analoger Ausgang zum Anschluss eines herkömmlichen Röhrenfern-
sehgerätes, Videorekorders oder ähnlichem.
Anschluss eines externen USB-Speichermediums.
Digitaler HDMI-Ausgang zum Anschluss Ihres digitalen HDTV-Fernseh-
gerätes.
Dieser Anschluss stellt ein analoges Audiosignal zur Verfügung.
Installation
3
TV-Gerät
TV-Geräte
mit HDMI-Anschluss
5
USB
Speichermedien
4
