www.evolutionpowertools.com

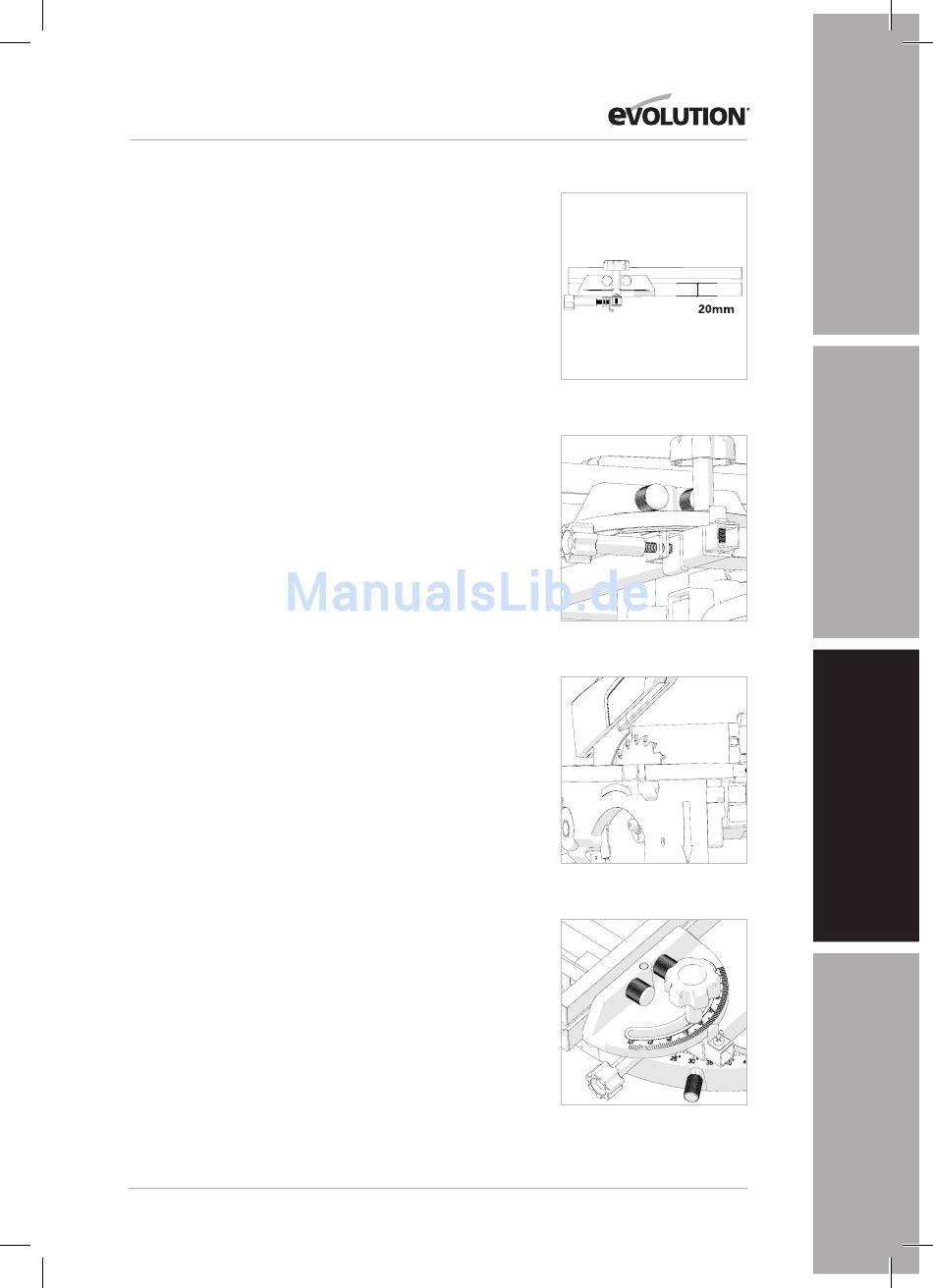

MONTAGE DU GUIDE DE PROTECTION (Fig. 19)
Le montage du guide de protection se fait en deux (2) étapes:
• La jauge d'angle.
• Le plateau du guide de protection.
NOTE : La fente en "T" du guide de protection n'est pas centrée.
• Glissez le plateau du guide de protection sur les deux (2) vis
situées sur la plaque d'angle.
• Assurez-vous que la partie la plus large (20 mm) est positionnée
en bas et qu'elle se trouvera sur la table lors de l'utilisation.
Le plateau d'angle peut maintenant être glissé dans la fente du
guide de protection située sur le devant de l'outil. (Fig. 20)
Faites le glisser de gauche à droite en vous assurant que la fixation
se trouve bien en face de la fente du guide de protection.
ASSEMBLAGE DU GUIDE DE PROTECTION EN
TANT QUE PROTECTION ANTI-GLISSE
Pour utiliser le guide de protection en tant que protection
anti-glisse, le guide de protection doit être correctement
aligné avec la lame.
ATTENTION : Ne faites ce réglage que lorsque l'outil est
débranché du secteur.
Pour aligner le guide de protection anti-glisse:
• Assurez-vous que la table est en position basse (voir 23a &23b)
• Réglez l'angle à 90°.
• Faites glisser le guide de protection jusqu'à la lame, en
soulevant le carter de protection de lame de telle façon
que le plateau repose contre la lame et sous le carter de
protection de la lame. (Fig. 21)
• Serrez doucement la vis de réglage d'angle pour bloquer
l'ensemble dans la fente du guide de protection.
• La face du plateau doit se trouver exactement en face de la lame.
• Si un nouveau réglage est nécessaire, desserrez doucement
la vis de réglage d'angle et ajustez le réglage pour obtenir un
alignement parfait.
• Serrez la vis de réglage d'angle.
• Ajustez l'angle pour vous placer exactement à 90°.
• Utiliser un tournevis cruciforme N°2 pour desserrer la vis de
réglage d'angle. (Fig. 22) Ajustez le pointeur et resserrez la
vis de fixation.
• Desserrez la vis de fixation du réglage d'angle pour permettre à
l'assemblage de glisser dans la fente.
Fig. 19
Fig. 20
Fig. 21
Fig. 22
91
