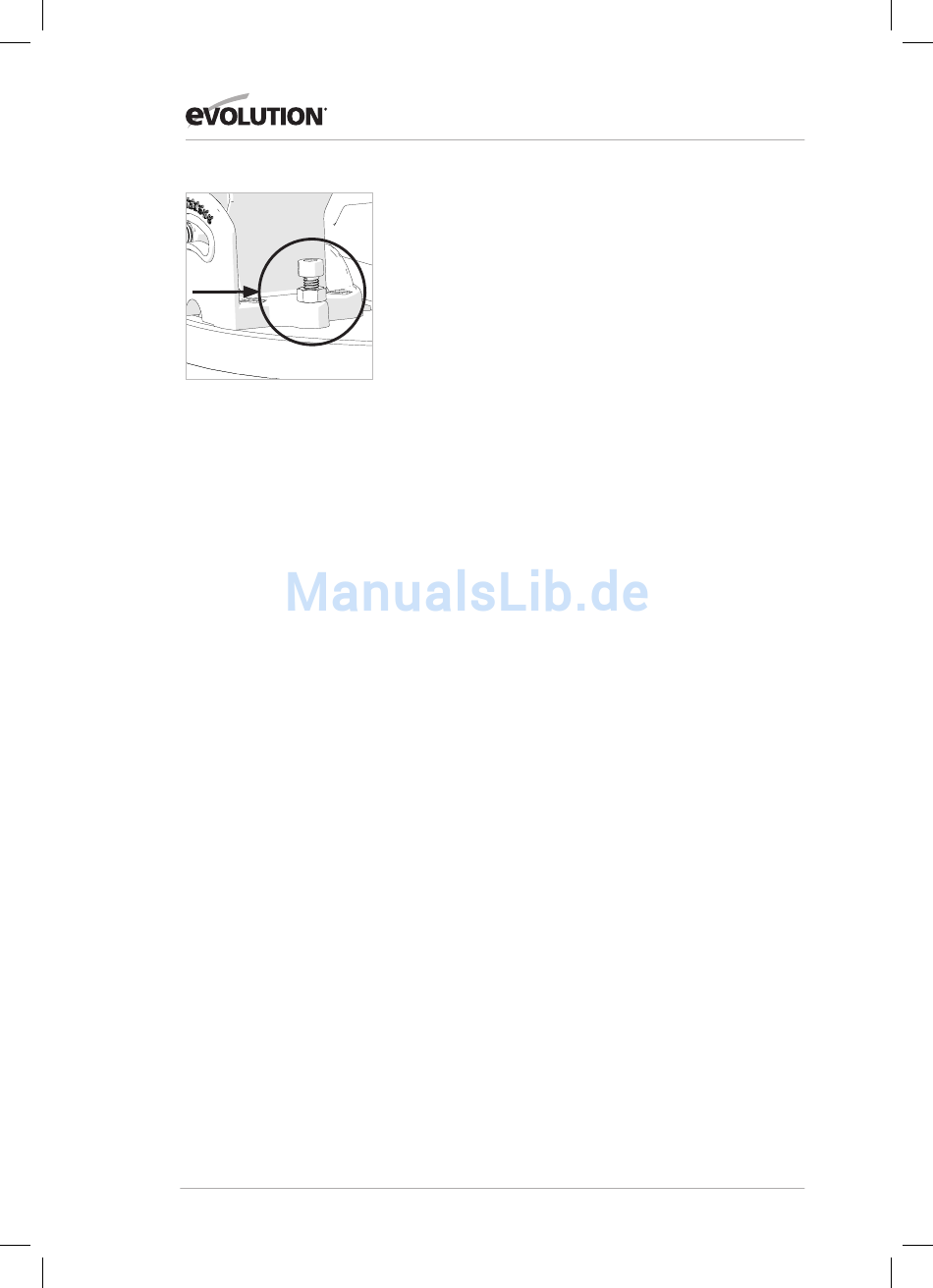

Şekil 32
• Bıçak ile Döner Masa arasında tam hizalama sağlandığında
kilitleme somununu sıkıştırınız.
45˚ ŞEV AÇISI
45˚ lik Şev Açısı 0˚ lik şev Açısına benzer şekilde kontrol edilebilir.
Hassas bir 45˚ lik Mühendis Set Gönyesi (tedarik edilmemiştir)
gerekli olacaktır.
Kontrol etmek:
• Kesme Başının 45˚ lik konumda yatırılmış ve Şev İbresi 45˚ lik Şev
Açısını gösterir şekilde stopunda olduğundan emin olunuz.
• Şev Kilit Tutamacını sıkıştırınız.
• Kesme Başını en düşük konumuna indiriniz. Geri Çekilebilir
Alt Bıçak Muhafazası makine içerisine doğru dönecektir.
• Bıçak ile öner Masa arasındaki açının kontrol edilmesi için 45˚
Mühendis Seti Gönyesini kullanınız.
Ayarlama gerekmesi halinde:
NOT: 45˚ lik Şev Stop Ayarlama Vidasına erişilmesi için Kesme
Başının eğilmesi gerekmektedir.
• 45˚ Şev Stop Ayarlama Vidası kilitleme somununu hafifçe
gevşetiniz. (Şekil 32)
• Altıgen Anahtar kullanarak Şev Stop Vidasını istendiği şekilde
saat yönüne veya ters saat yönüne çeviriniz.
• Bıçak ile Döner Masa arasında tam hizalama sağlandığında
kilitleme somununu sıkıştırınız.
ÇİT AYARLAMA (Şekil 33a ve b)
Çit makine tabanına her iki yanda bir adet olmak üzere iki (2)
adet soket başlı vidayla tutturulur. Bu vidalar Çitin istendiği
gibi yeniden konumlanabilmesini sağlayan uzatılmış delikler
içerisine yerleştirilmiştir.
Çitin düzgün bir şekilde takılmış bir bıçağa tam olarak 90˚ de
ayarlanması gerekmektedir.
Çitin tam olarak konumlanması için hassas bir Mühendis
Gönyesi (tedarik edilmemiştir) gerekli olacaktır.
