sind, zu lesen, zu verstehen und danach zu handeln. Die
Nichtbeachtung der Umbauanweisungen können Schäden an
der Maschine und/oder Verletzungen der Bedienperson zur
Folge haben.
• Vergewissern Sie sich, dass der Drehtisch auf einen
Gehrungswinkel von 0˚ und der Schneidkopf auf einen
Neigungswinkel von 0˚ eingestellt ist. Positionieren Sie den
zusätzlichen unteren Sägeblattschutz auf dem Drehtisch
über den Einsatz so, dass er den Parallelanschlag überspannt
(Abb. 16)

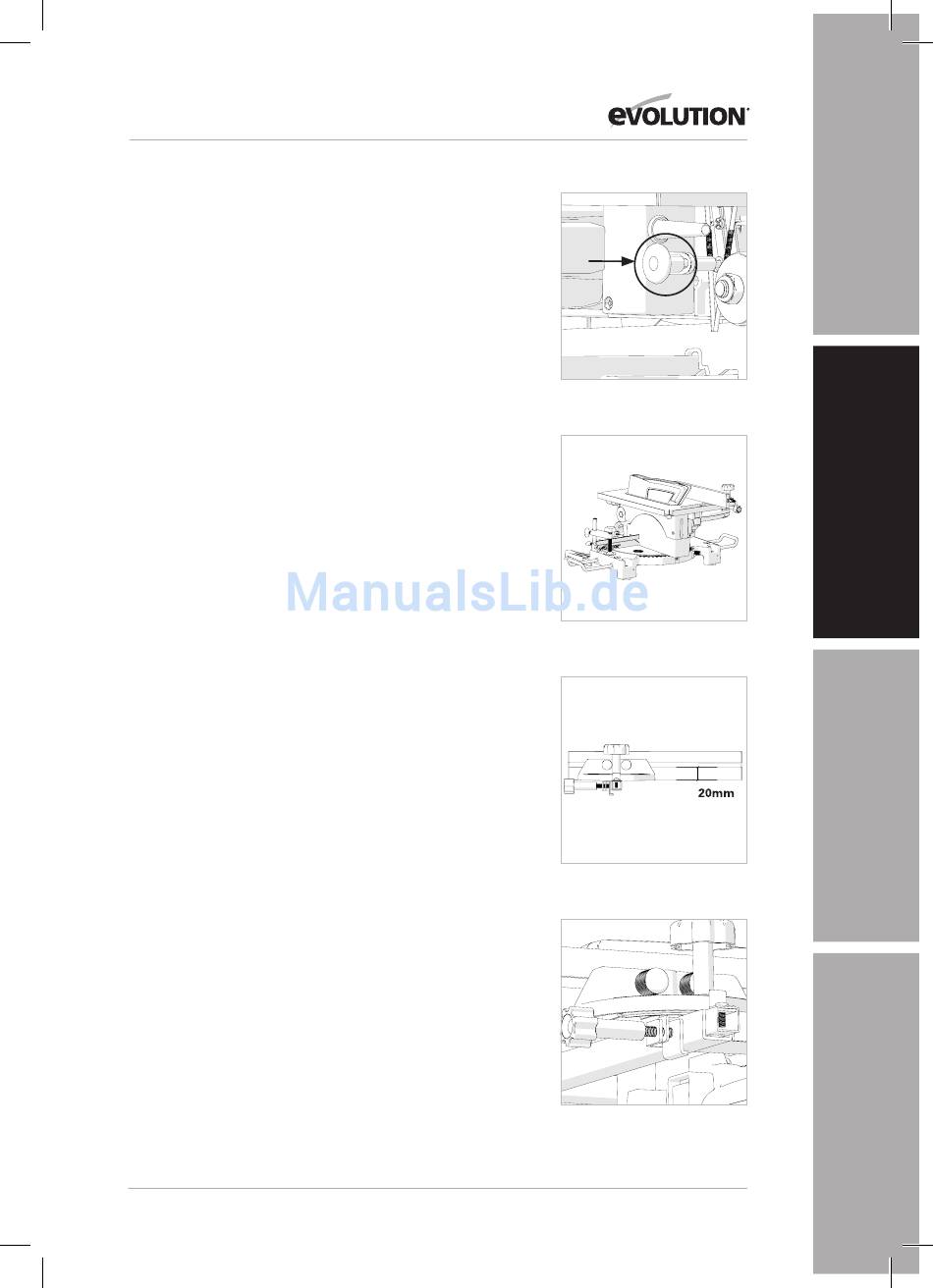

• Den Schneidkopf vollständig nach unten senken, so dass er
in den zusätzlichen unteren Sägeblattschutz hineingreift.
Den Arretierstift des Schneidkopfs in seinen Sockel drücken..
(Abb. 17).
• Feststellschraube für die Höheneinstellung (Abb.18) lockern
und Tisch vollständig nach unten senken.
• Schraube für die Höheneinstellung wieder festdrehen.
Die FURY6 ist nun für den Gebrauch als Tischsäge bereit.
ANSCHLAGSAUFBAU (Abb. 19)
Der Anschlagsaufbau besteht aus zwei (2) Hauptteilen:
• Dem Gehrungswinkelmesser
• Der Führungsfläche des Parallelanschlags.
ANMERKUNG: Der T-Schlitz in der Führungsfläche des
Parallelanschlags befindet sich nicht in der Mitte.
• Die Führungsfläche des Parallelanschlags auf die zwei
(2) Befestigungsschrauben, die sich auf der Winkelplatte
befinden, schieben.
• Vergewissern Sie sich, dass sich der breitere Teil (20 mm) der
Führungsfläche unten befindet und während des Gebrauchs
auf dem Sägetisch aufliegt.
Die Winkelplatte kann nun in den Kanal des Parallelanschlags
geschoben werden, der sich vorne am Sägetisch befindet. (Abb. 20)
Von der rechten Seite aus einschieben und dabei sicherstellen,
dass die Feststellklammer richtig in die Vorderseite des
Anschlagkanals greift.
Fig. 17
Fig. 18
Fig. 19
Fig. 20
