• Malafa vidasını altıgen anahtarla sıkıştırınız.
• Elinizle çevirerek bıçağın serbest bir şekilde döndüğünü
kontrol ediniz.
• Bıçak dişlerinin tamamen kapanması için Geri Çekilebilir
Bıçak Muhafazasını bıçak etrafında kapatınız.
• Geri Çekilebilir Bıçak Muhafazası Çalıştırma Levyesini pivot vidası
kullanmak suretiyle servis konumuna yeniden bağlayınız.
• Kurulumu ve özellikle tüm güvenlik muhafazalarının
çalışması kontrol ediniz.
ŞEV AÇILARININ KONTROL EDİLMESİ VE AYARLANMASI
UYARI: Herhangi bir ayarlama yapmadan önce makinenin güç
kaynağından ayrılmış olduğundan emin olunuz.
NOT: Tüm açısal ayarla fabrika ayarlarındayken kontrol ve ayarlama
işlemleri normal kullanıma bağlı eskime ve aşınmanın bir neticesi
olarak gerekebilir.
NOT: Şev Açılarını kontrol etmek ve ayarlamak için makinenin Gönye
Testeresi konfigürasyonunda olması gerekmektedir.
0˚ ŞEV AÇISI
0˚ Şev Açısında bıçağın dikey ve Döner Masaya tam olarak
90˚ açıda olması gerekmektedir. 0˚ Şev Açısının kontrol
edilmesi için hassas bir mühendis gönyesi gereklidir (tedarik
edilmemiştir).
Kontrol etmek:
• Kesme Başının dikey konumda ve Şev İbresi 0˚ Şev Açısını
gösterir şekilde stopunda olduğundan emin olunuz.
• Şev Kilit Tutamacını sıkıştırınız.
• Kesme Başını en düşük konumuna indiriniz. Geri Çekilebilir
Alt Bıçak Muhafazası makine içerisine doğru dönecektir.
• Mühendis gönyesi şimdi bıçakla Döner Masa arasındaki
açının ölçülmesi için kullanılabilir.
Ayarlama gerekmesi halinde:
NOT: 0˚ Şev Stop Ayarlama Vidasına erişilmesi için Kesme
Başının eğilmesi gerekmektedir.
• 0˚ Şev Stop Ayarlama Vidası kilitleme somununu hafifçe
gevşetiniz. (Şekil 31)
• Altıgen Anahtar kullanarak Şev Stop Vidasını istendiği şekilde
saat yönüne veya ters saat yönüne çeviriniz.

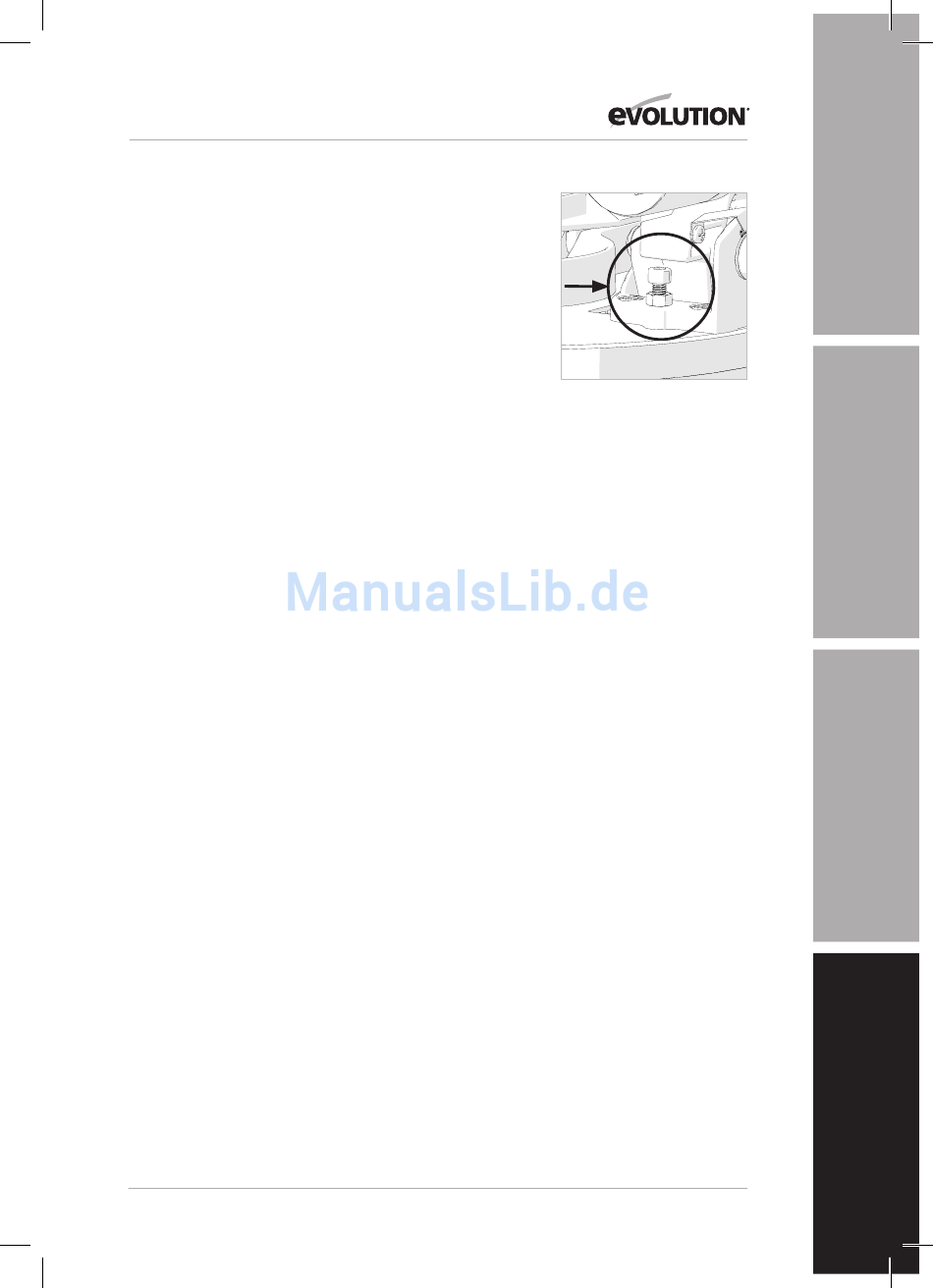

Şekil 31
