ANSCHLÜSSE

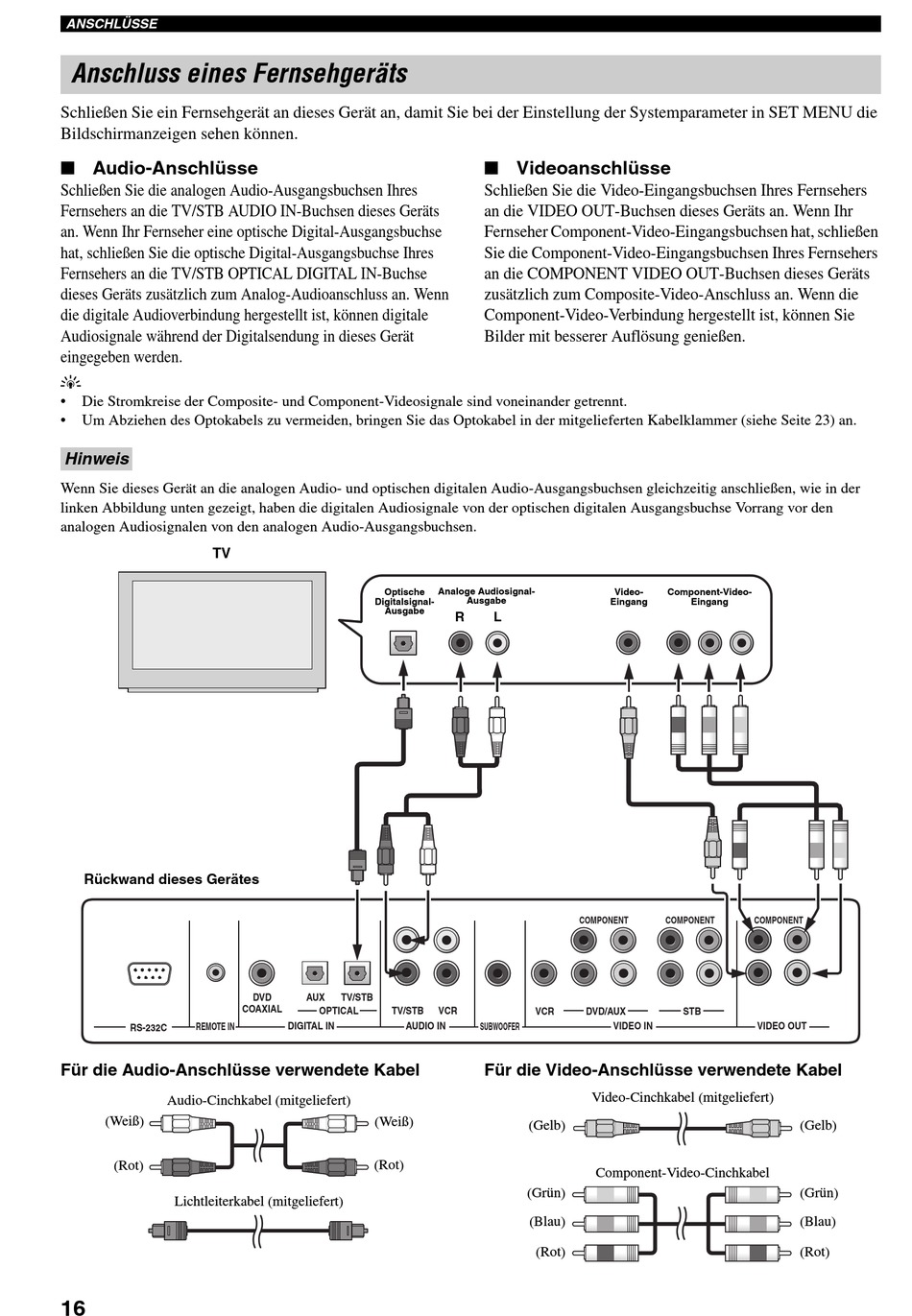

Anschluss eines Fernsehgeräts
Schließen Sie ein Fernsehgerät an dieses Gerät an, damit Sie bei der Einstellung der Systemparameter in SET MENU die
Bildschirmanzeigen sehen können.
■ Audio-Anschlüsse
Schließen Sie die analogen Audio-Ausgangsbuchsen Ihres
Fernsehers an die TV/STB AUDIO IN-Buchsen dieses Geräts
an. Wenn Ihr Fernseher eine optische Digital-Ausgangsbuchse
hat, schließen Sie die optische Digital-Ausgangsbuchse Ihres
Fernsehers an die TV/STB OPTICAL DIGITAL IN-Buchse
dieses Geräts zusätzlich zum Analog-Audioanschluss an. Wenn
die digitale Audioverbindung hergestellt ist, können digitale
Audiosignale während der Digitalsendung in dieses Gerät
eingegeben werden.
y
•
Die Stromkreise der Composite- und Component-Videosignale sind voneinander getrennt.
•
Um Abziehen des Optokabels zu vermeiden, bringen Sie das Optokabel in der mitgelieferten Kabelklammer (siehe Seite 23) an.
Hinweis
Wenn Sie dieses Gerät an die analogen Audio- und optischen digitalen Audio-Ausgangsbuchsen gleichzeitig anschließen, wie in der
linken Abbildung unten gezeigt, haben die digitalen Audiosignale von der optischen digitalen Ausgangsbuchse Vorrang vor den
analogen Audiosignalen von den analogen Audio-Ausgangsbuchsen.
TV
Rückwand dieses Gerätes
RS-232C
REMOTE IN
Für die Audio-Anschlüsse verwendete Kabel
Audio-Cinchkabel (mitgeliefert)
(Weiß)
(Rot)
Lichtleiterkabel (mitgeliefert)
16
Optische
Digitalsignal-
Ausgabe
DVD
AUX
TV/STB
COAXIAL
OPTICAL
TV/STB
DIGITAL IN
AUDIO IN
(Weiß)
(Rot)
■ Videoanschlüsse
Schließen Sie die Video-Eingangsbuchsen Ihres Fernsehers
an die VIDEO OUT-Buchsen dieses Geräts an. Wenn Ihr
Fernseher Component-Video-Eingangsbuchsen hat, schließen
Sie die Component-Video-Eingangsbuchsen Ihres Fernsehers
an die COMPONENT VIDEO OUT-Buchsen dieses Geräts
zusätzlich zum Composite-Video-Anschluss an. Wenn die
Component-Video-Verbindung hergestellt ist, können Sie
Bilder mit besserer Auflösung genießen.
Analoge Audiosignal-
Ausgabe
Eingang
R
L
COMPONENT
VCR
VCR
DVD/AUX
SUBWOOFER
Für die Video-Anschlüsse verwendete Kabel
Video-Cinchkabel (mitgeliefert)
(Gelb)
Component-Video-Cinchkabel
(Grün)
(Blau)
(Rot)
Video-
Component-Video-
Eingang
COMPONENT
COMPONENT
STB
VIDEO IN
VIDEO OUT
(Gelb)
(Grün)
(Blau)
(Rot)
