Entfernen der Bildschirmbaugruppe

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a. Standrahmen
b. hintere Abdeckung
c. Kabelabdeckung
d. Lautsprecherabdeckung
e. VESA-Halterung
f. Abdeckung der Systemplatine
g. WLAN-Karte
h. Optisches Laufwerk
i. Festplattenlaufwerk
j. Eingriffschalter
k. Betriebsschalter- und OSD-Tasten-Platine
l. Umwandlerplatine
m. Netzteil
n. Kühlkörper
o. Prozessorlüfter
p. Lautsprecher
q. Systemplatine
ANMERKUNG: Diese Anweisungen gelten nur für Computer ohne Touchscreen. Bei Computern
mit Touchscreen sollte der Bildschirm in einer Reinraumumgebung demontiert werden.

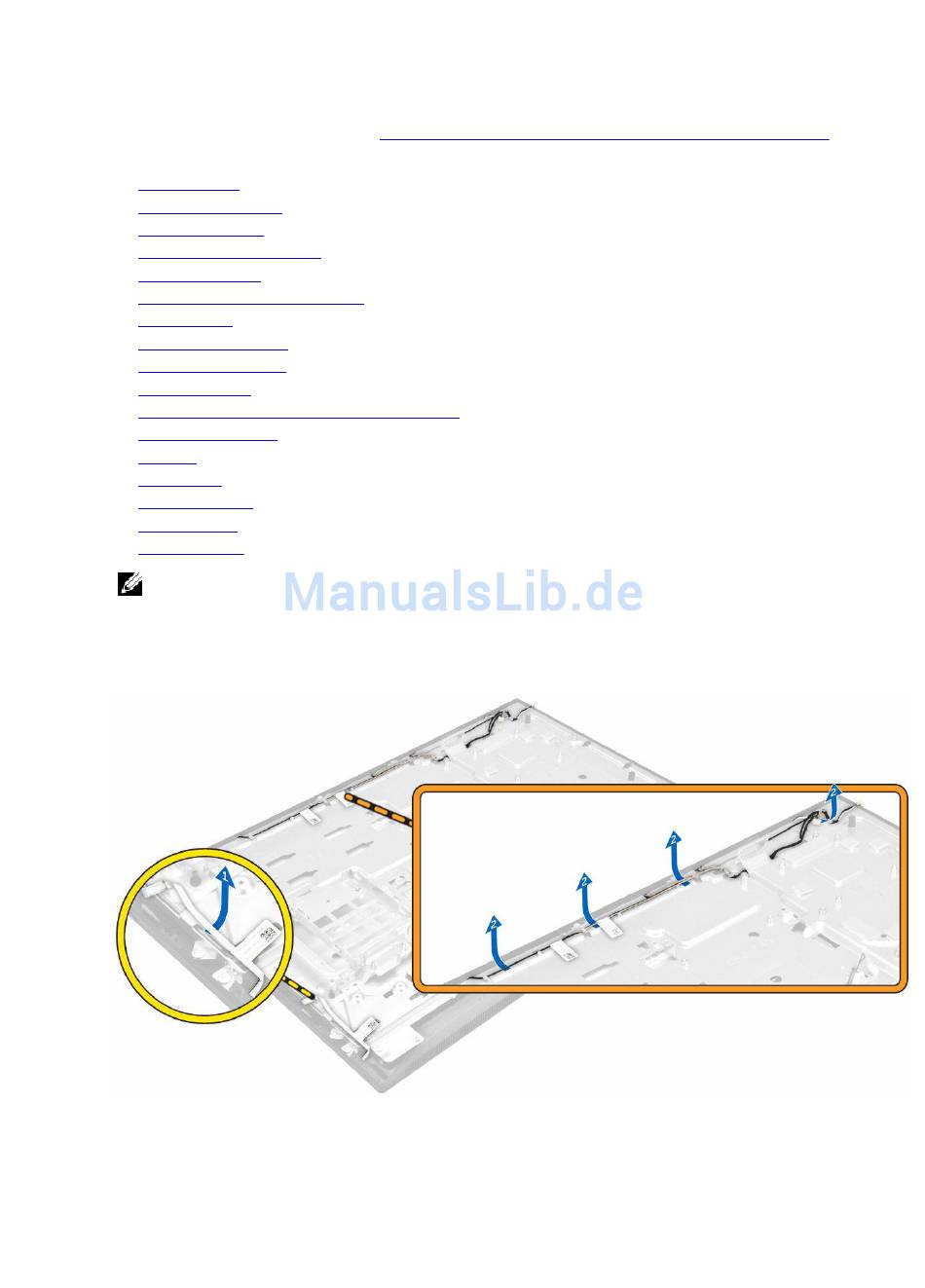

3. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch:
a. Entfernen Sie das Kabel des Betriebsschalters aus der Halteklammer [1].
b. Lösen Sie das Kamerakabel aus den Halteklammern auf dem Bildschirmrahmen [2].
4. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch:
a. Ziehen Sie das Klebeband ab, um Zugang zu den Kabeln zu erhalten [1].
