Bildschirmbaugruppe

Entfernen der Bildschirmbaugruppe

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a. Standrahmen
b. Optisches Laufwerk
c. hintere Abdeckung
d. Festplattenlaufwerk
e. Abdeckung der Systemplatine
f. Kabelhalter
g. Speichermodul
h. Knopfzellenbatterie
i. SSD-Karte
j. WLAN-Karte
k. Kühlkörper
l. Prozessor
m. Systemlüfter
n. OSD-Platine
o. Lautsprecher
p. Grafikkartenbaugruppe
q. Systemplatine
r. Gehäuserahmen

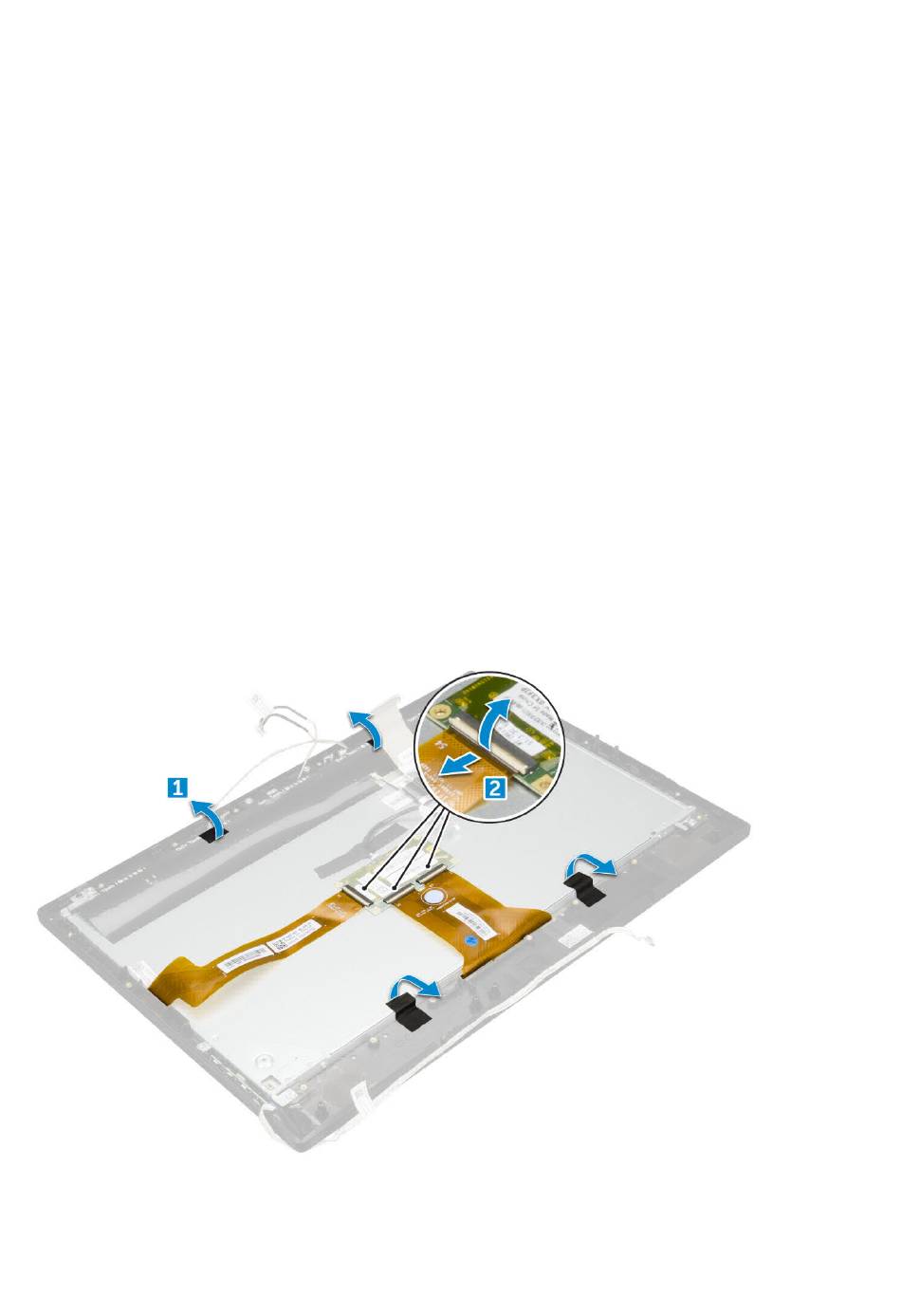

3. So trennen Sie das Kabel:
a. Ziehen Sie das Klebeband ab, das den Bildschirm sichert [1].
b. Trennen Sie das Touchscreen- und das eDP-Kabel von der Platine ab [2].
4. So entfernen Sie die Bildschirmbaugruppe:
a. Entfernen Sie die M3x3.7-Schrauben, mit denen die Bildschirmbaugruppe am Gehäuse befestigt ist [1].
b. Nehmen Sie die Bildschirmbaugruppe vom Computer ab [1].
